小型钮子式拨动开关结构设计

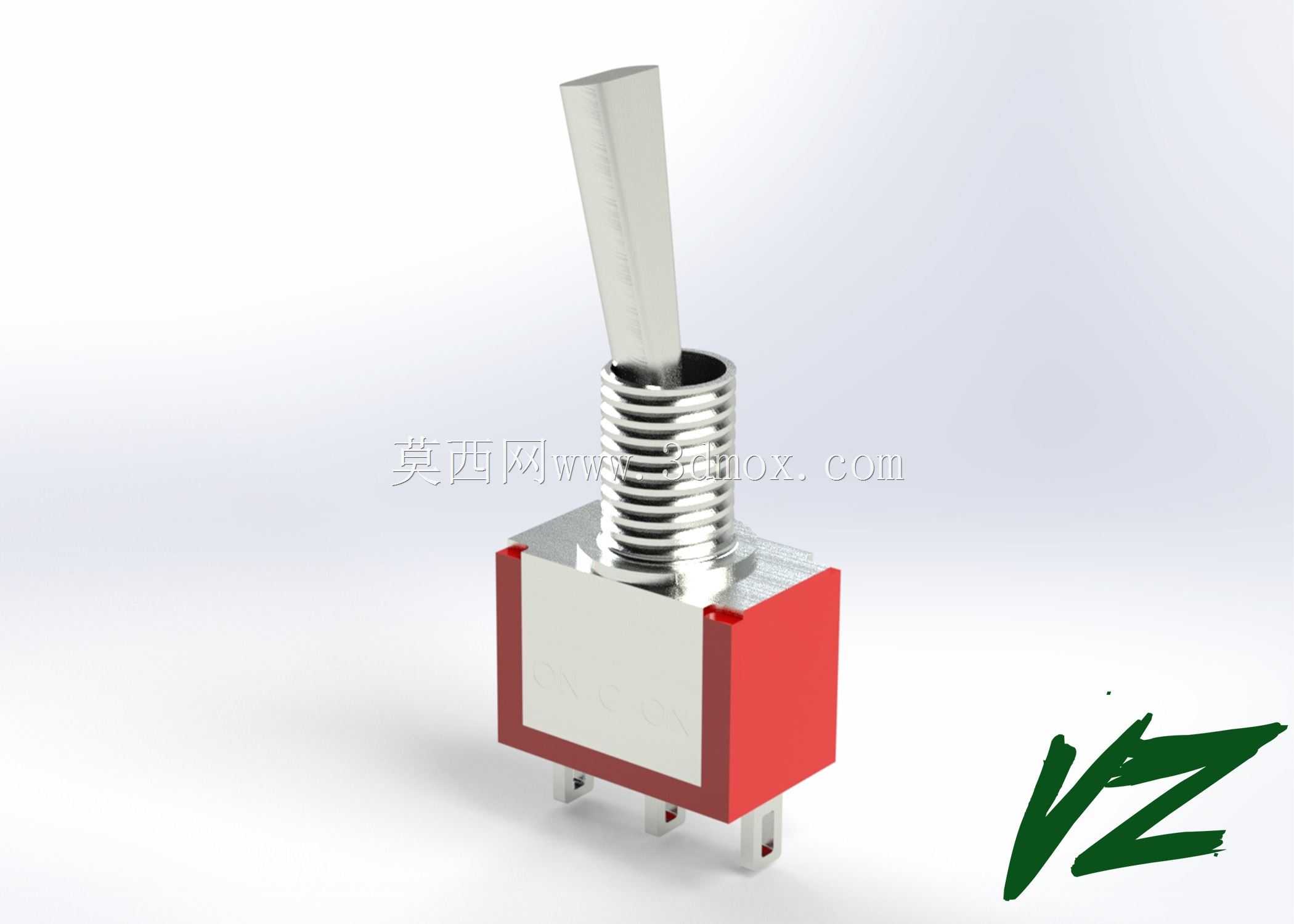

　　这类小型拨动开关常被应用在小型消费电子、航模无人机、遥控设备、桌面小型机器人、便携收音机这类对安装空间有严格限制的设备上，作为电源通断、信号通路切换的核心操作元件，日常使用中依靠拨杆的扳动实现触点的稳定切换，相比轻触开关具备更明确的操作档位反馈，不会因为误触轻易改变通断状态。从结构设计角度看，这款开关采用了标准的螺纹安装方式，主体基座为红色绝缘阻燃材质，基座上方延伸出带标准外螺纹的金属安装柱，配套锁紧螺母可以从面板外侧将开关牢牢固定在设备壳体上，安装时只需要在设备面板上开出对应直径的圆孔，将开关从面板内侧穿入，外侧拧上锁紧螺母即可完成固定，不需要额外设计复杂的卡扣或者螺丝固定位，对小批量样机制作、量产装配都十分友好。

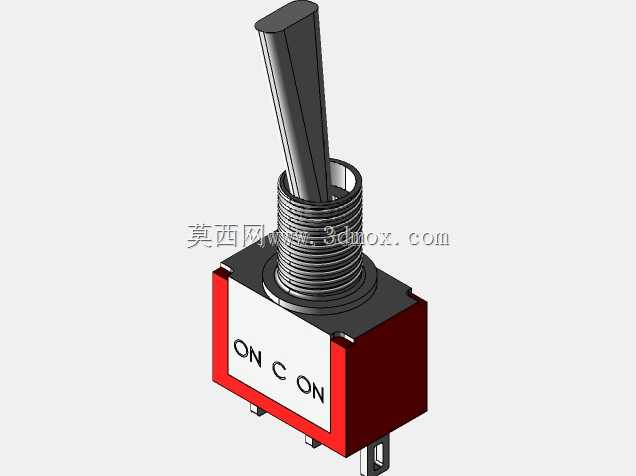

　　开关的拨杆采用扁平长条形金属结构，表面做了防滑处理，扳动时的阻尼感经过调校，既不会因为过于松动在设备震动时自行跳档，也不会因为阻尼过大导致操作费力，拨杆的摆动角度控制在合理区间，单刀双掷或者两档通断的结构藏在基座内部，外部完全看不到触点结构，能避免日常使用中灰尘、杂物进入触点间隙造成接触不良。基座下方伸出的两个插脚采用标准直插式设计，既可以直接焊接在PCB板上对应预留的焊盘位置，也可以搭配导线焊接后引出接线，插脚的间距符合通用小型开关的安装规范，在做PCB Layout的时候可以直接调用通用封装，不需要单独重新绘制焊盘位置。设计这款开关的三维模型时，首先要确认安装螺纹的公称直径和螺距，保证和通用锁紧螺母完全适配，

　　其次要控制基座的整体外形尺寸，不能超出小型设备内部预留的安装空间，拨杆的长度也要匹配设备面板的操作深度，避免拨杆过长突出面板过多容易被碰撞折断，也不能过短导致操作时没有足够的施力位置。实际选型使用时，要注意这类开关的额定电流参数，不能用在大功率负载的通断场景中，仅适合小功率信号回路、低压供电回路的切换，安装时锁紧螺母的拧紧力矩要控制在合理范围，力矩过大容易压裂绝缘基座，力矩过小则会导致开关在面板上松动，长期使用后接线处容易因为拉扯出现脱焊。模型还原了开关的所有外部装配特征，包括螺纹的牙型、基座的倒角、插脚的尺寸公差、拨杆的摆动行程限位，在做整机结构装配校验时，可以直接将模型导入装配体，检查开关和周边壳体、PCB板、

　　其他元器件的干涉情况，提前预判安装时可能出现的空间冲突，避免实际打样后才发现开关和周边结构碰擦，反复修改壳体模具或者PCB布局。这类拨动开关的内部触点采用弹簧加载结构，拨杆扳动到对应档位时，弹簧会推动动触点牢牢压在静触点上，保证接触电阻稳定，不会因为设备的轻微震动出现接触断续的问题，外部的金属安装柱和内部触点之间做了绝缘隔离，不会出现外壳带电的安全隐患。在做手持类设备设计时，拨杆的位置要避开用户日常握持时容易误触的区域，同时要预留足够的手指操作空间，保证用户戴薄手套时也能顺利扳动拨杆切换档位。
