卡特V12发动机油底壳壳体结构设计

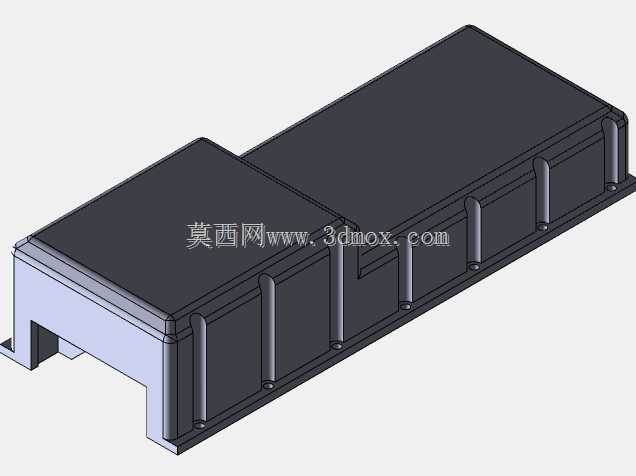

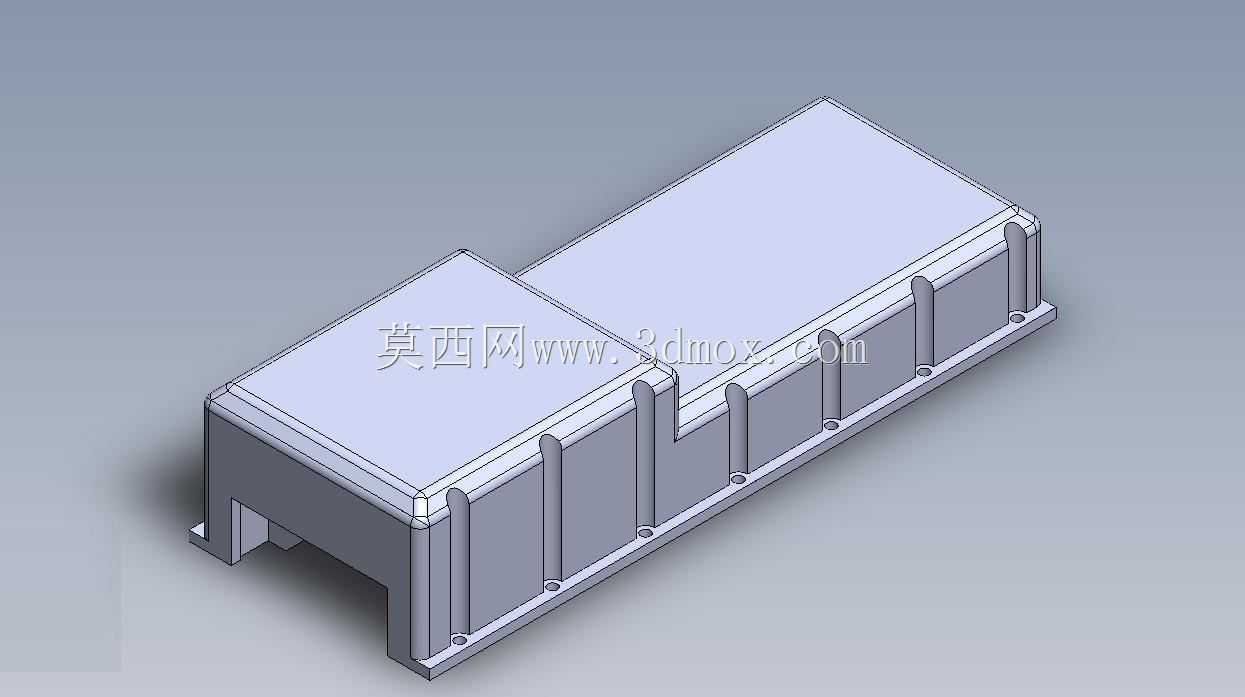

　　本次呈现的是卡特彼勒V12内燃机配套的油底壳壳体三维结构，这类部件属于大马力柴油动力单元的核心下部承载构件，主要适配重型矿用自卸车、大型工程机械、固定式柴油发电机组这类持续高负荷运转的动力场景。在实际动力总成布局中，该壳体安装于缸体下方下曲轴箱位置，核心作用是封闭曲轴箱下部腔体，储存润滑系统所需的机油，同时承接曲轴运转过程中回落的润滑油，通过壳体内部预设的挡油、导油结构，避免设备在大角度倾斜、急加减速工况下出现机油泵吸空的问题，同时阻隔外界杂质进入润滑回路，还能一定程度上散去机油携带的摩擦热量。

　　从设计思路来看，该壳体采用分体式高低腔布局，对应V12发动机两列气缸错落的曲轴回转空间，高腔位置避让曲轴连杆大头的回转轨迹，低腔位置设置集油槽，匹配机油泵吸油口的安装位置，保证低油位状态下依然能稳定吸油。壳体侧壁设置多道纵向加强筋，沿着螺栓安装孔位垂直分布，既提升了薄壁壳体的整体刚性，避免柴油机高转速运转时产生共振异响，也能在螺栓紧固时分散压紧力，防止壳体结合面变形出现渗油问题。壳体上沿的法兰边均匀布置安装孔，孔位内嵌钢制衬套，避免反复拆装时螺栓压溃铝合金壳体的安装基面，法兰面加工有密封胶槽，适配成型密封垫或者现场打胶的密封工艺，保证和缸体结合面的密封性。

　　安装边界方面，该壳体整体为长条形阶梯结构，长度方向匹配V12发动机的缸体纵向尺寸，宽度方向不超出缸体两侧的安装悬置点位，不会和发动机舱内的排气管、启动马达、机油冷却器等周边部件产生干涉。壳体下部预留了机油放油螺塞的安装位，位置处于集油腔的最低点，方便保养时彻底排空废机油，侧壁预留了机油液位传感器、机油温度传感器的安装接口，无需额外打孔改造即可适配不同配置的机型需求。壳体下部的支撑凸台，可匹配发动机悬置软垫的安装点位，在动力总成吊装时可作为辅助支撑位，分散缸体的承载负荷。

　　在实际工程应用中，这类大马力柴油机的油底壳设计需要兼顾储油量、结构刚性、空间避让多重需求，不同于小排量乘用车的冲压油底壳，该类重载机型的油底壳多采用铸造铝合金或者高强度铸铁材质，壁厚根据不同位置的受力情况做差异化设计，安装法兰位置壁厚更大，腔体中部的壁厚在保证刚性的前提下尽量做薄，降低整机自重。建模过程中需要严格匹配缸体下平面的孔位坐标，核对曲轴运动的包络空间，预留足够的安全间隙，避免运转过程中运动部件和壳体发生碰撞，同时还要核算不同倾斜角度下的机油液面位置，保证设备在矿山坡道作业、场地倾斜停放时，机油吸油口始终处于液面以下，不会因为吸空导致发动机拉瓦、抱轴等严重故障。
