小型摩托车用二冲程动力装置结构设计

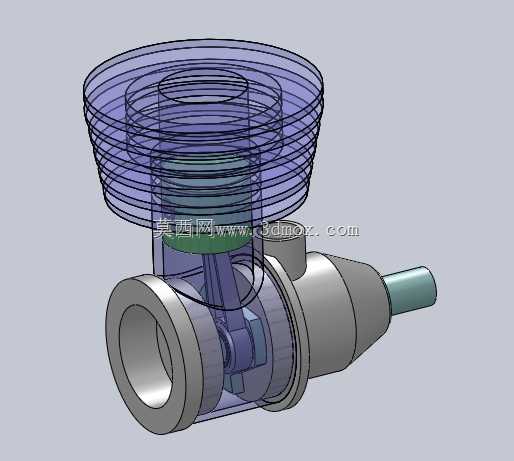

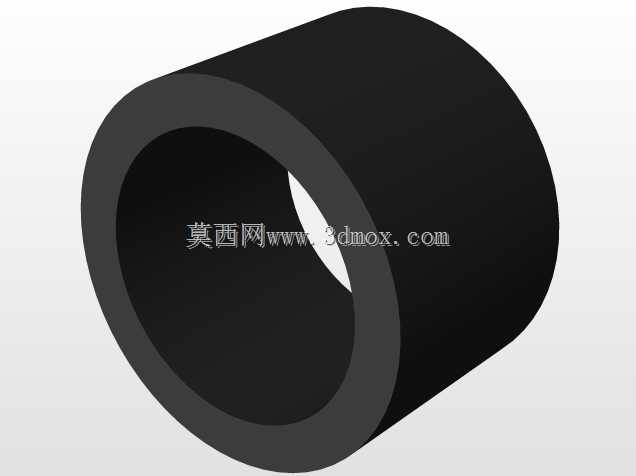

　　在小排量代步摩托、园林动力机具、小型航模与便携动力设备的应用场景里，二冲程结构的动力单元始终占据着不可替代的位置，这类动力装置没有复杂的配气气门机构，依靠活塞上下移动同步完成进气、压缩、做功、排气的全循环，单位重量下的功率输出密度远高于同排量四冲程结构，非常适合对整机重量、安装空间有严格限制的便携动力场景。本次拆解呈现的透明化结构模型，完整还原了小排量摩托二冲程动力的核心装配关系，从上部带环形散热鳍片的气缸盖，到中部的气缸套、活塞销、连杆组件，再到下部曲轴箱体、输出轴端的锥形连接位，所有配合面的装配间隙、运动件的行程边界都做了精准的结构还原，方便结构设计人员直观理解内部动力传递路径。

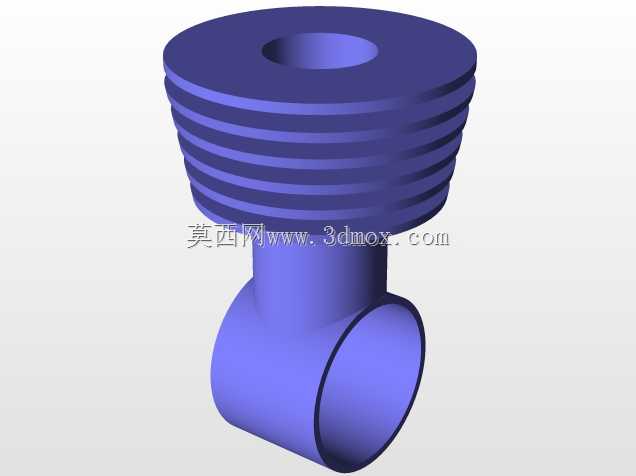

　　从实际使用的功能逻辑来看，这类二冲程动力的核心优势在于结构零件少，维护成本低，高转速区间的动力响应直接，非常适合短途代步的轻便摩托、割草机、小型便携发电机这类不需要长时间持续高负荷运行的设备。设计这类动力结构时，首先要确定的是活塞的行程与缸径比值，小排量机型通常会选择略大于1的行程缸径比，兼顾低转速扭矩输出与高转速的功率延伸，同时要匹配曲轴的平衡块配重，抵消活塞往复运动产生的一阶惯性力，降低整机运行时的振动幅度。上部的散热鳍片采用等间距环形布局，鳍片的厚度、间距与突出高度都经过热负荷校核，保证自然风冷状态下，气缸壁的工作温度维持在润滑油膜可承受的范围内，避免过热导致的拉缸故障。

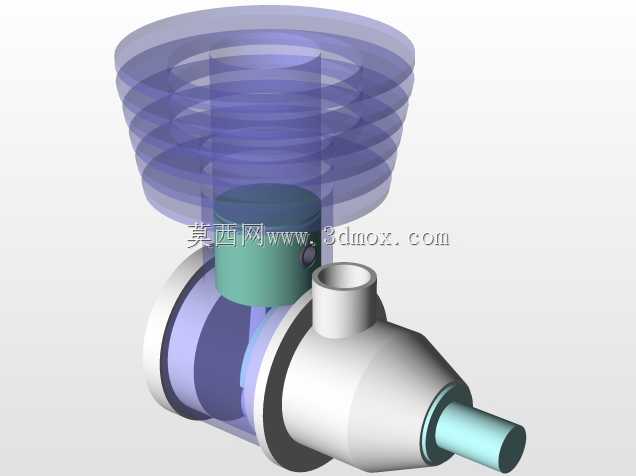

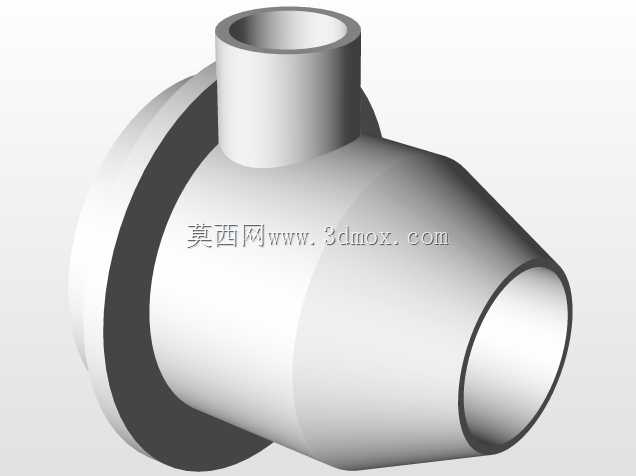

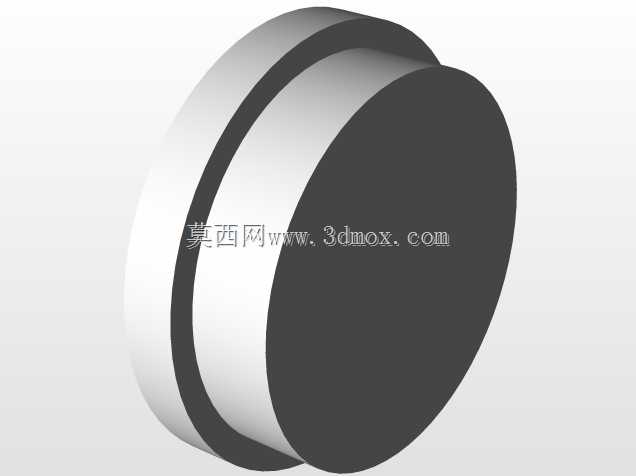

　　安装边界的设计上，这类动力单元的曲轴箱体侧面预留了化油器安装的进气接口，与排气侧的出口呈对向布局，避免进排气气流的相互干扰，输出轴端采用锥形轴面配合半圆键的连接结构，能够传递更大的扭矩，同时方便拆卸维护离合器与传动链轮组件。气缸盖与箱体之间采用定位销加密封垫的连接方式，保证燃烧室的气密性，同时控制装配时的位置偏差，避免活塞运行时与缸壁产生偏磨。模型中采用半透明的缸体与缸盖展示方式，能够清晰看到活塞在上止点、下止点位置时，活塞环与气缸扫气口、排气口的位置关系，这也是二冲程发动机设计的核心要点——扫气口的开启高度、角度直接影响缸内废气的排出效率与新鲜混合气的填充率，直接决定整机的动力输出与燃油消耗水平。

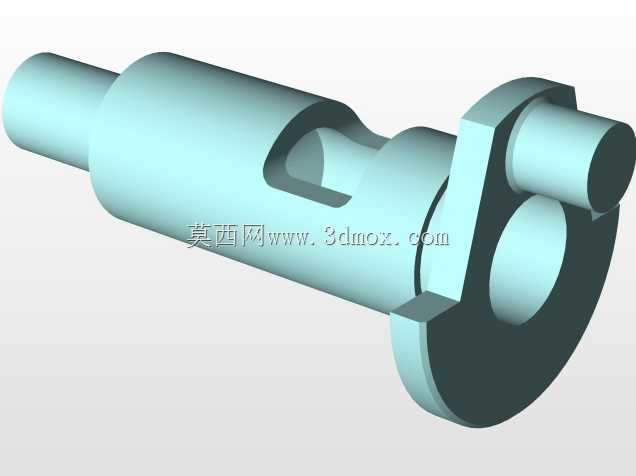

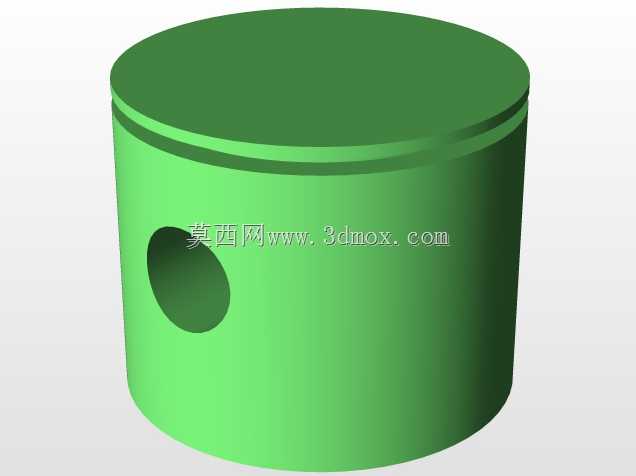

　　在结构细节处理上，连杆大头采用滚针轴承与曲轴曲柄销配合，能够承受高转速下的冲击载荷，小头通过活塞销与活塞连接，配合卡簧实现轴向定位，避免运行过程中活塞销窜出刮伤缸壁。曲轴箱体的内腔同时承担润滑油存储的功能，二冲程机型通常采用燃油与润滑油混合的润滑方式，不需要单独的机油油路，进一步简化了整机结构，降低了故障发生的概率。输出轴端的密封件采用双唇口油封结构，防止箱体内的混合气泄漏，同时阻挡外部的灰尘杂质进入箱体内部，延长运动件的使用寿命。这类动力单元的整体外形紧凑，上部散热鳍片的最大外径是整机的最宽安装边界，输出轴的轴向长度决定了与车架、传动系统的连接尺寸，在进行整车匹配设计时，需要预留足够的散热空间，避免散热鳍片被周边部件遮挡，影响风冷散热效果。

　　从建模逻辑来看，该模型采用自下而上的装配设计思路，先完成单个零件的参数化建模，再按照实际装配的配合关系添加约束，运动件之间保留了合理的活动间隙，能够直观模拟活塞往复运动、曲轴旋转的完整工作过程，对于刚接触内燃机结构的设计人员来说，能够快速建立二冲程动力的工作原理认知，也可以作为小型动力设备选型时的结构参考，核对安装尺寸与连接接口的匹配度。
