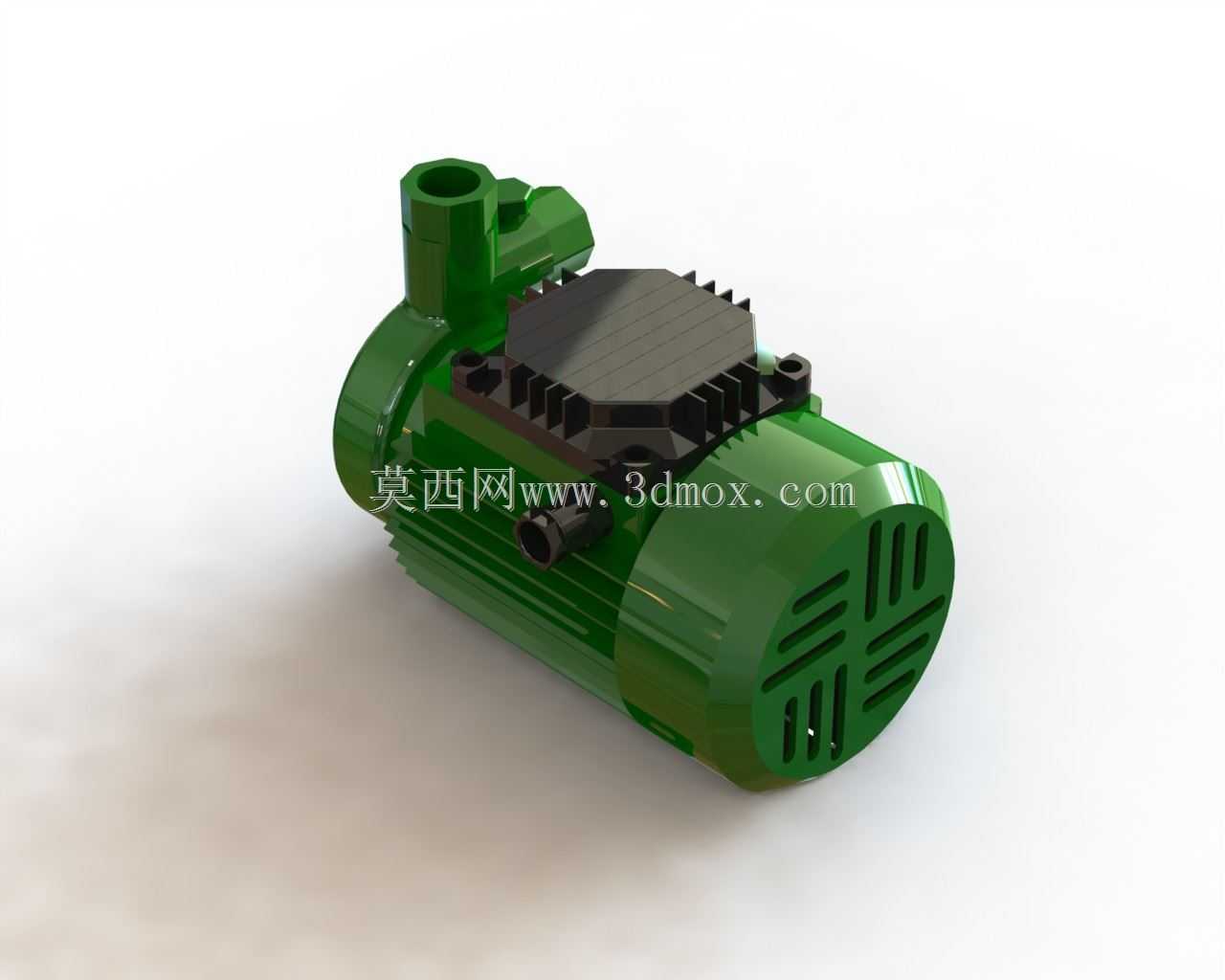

卧式单级离心泵结构三维设计

　　在民用供水、小型暖通循环、农田小片灌溉这类场景里，这类卧式单级离心泵的出镜率一直很高，做结构设计的时候首先要卡的就是安装边界——这类泵的进出水口采用同轴水平布局，进水口位于泵体端侧轴向位置，出水口垂直向上布置，安装时要预留进出水管道的法兰对接空间，泵脚的安装孔位按照常规民用泵的安装间距做了适配，底座的承重接触面做了平整处理，避免安装时出现应力集中导致泵体变形。从功能逻辑上看，这款泵的核心作用是输送常温清水类低粘度无颗粒液体，叶轮采用闭式离心结构，流道做了顺滑过渡处理，能在常规2900转的配套转速下实现稳定的流体增压，泵腔的密封腔位置预留了标准机械密封的安装空间，既可以装普通填料密封也能适配常用的轻型机械密封，

　　满足不同泄漏等级要求的场景使用。设计的时候把电机和泵体做了直联共轴的结构，省去了联轴器的传动环节，一方面缩短了整机的轴向尺寸，减少了安装需要预留的长度空间，另一方面也降低了传动环节的功率损耗，直联结构的对中精度在建模时就做了同轴度约束，泵轴和电机输出轴的配合面采用过渡配合公差，避免运行时出现轴系跳动。外壳的散热筋结构不是随意布置的，电机端的散热筋沿着轴向平行排布，和电机后端的风罩风向匹配，能让冷却风顺着筋条流过整个电机外壳，带走运行时产生的热量；泵体端的外壳做了加厚处理，因为泵腔要承受流体的工作压力，壁厚按照1.0MPa的工作压力做了强度校核，进出水口的连接位置做了加强筋过渡，避免管道安装时的外力造成接口开裂。实际选型的时候要注意，

　　这款泵的吸程范围在常规大气压下适配3-5米的吸水高度，不能用来输送含硬质颗粒的污水或者有腐蚀性的化工液体，密封件的材质默认适配常温清水，如果要输送温度稍高的流体，需要更换对应的耐高温密封件。建模过程中对所有配合面都做了干涉检查，叶轮和泵腔之间的间隙控制在合理范围，既不能间隙太大造成回流影响效率，也不能间隙太小出现运行摩擦；接线盒的位置设在电机顶部，方便现场布线的时候接线操作，不用在狭窄的侧面空间操作，提升现场安装的便利性。泵体的底部预留了放水螺塞的位置，冬季停机的时候可以拧开螺塞排空泵腔内的存水，避免低温冻裂泵壳，这个细节是很多新手建模时容易遗漏的结构，实际使用中如果没有放水结构，北方冬季户外使用很容易出现泵体冻损的问题。整体外形做了圆润过渡处理，没有尖锐的外凸棱角，既避免安装搬运时划伤操作人员，也让外壳的喷涂工艺更容易实现，不会出现棱角位置涂层过薄容易锈蚀的问题。
