浮筒式双泵组水上取水输送装置

　　这套浮置式双泵取水结构，主要适配内河港口、近岸养殖区、小型临时水上作业点的取水输水需求，区别于传统岸基固定泵站，整套设备依托底部的浮筒结构直接漂浮在水面作业，不需要浇筑固定的混凝土安装基础，转场时可以通过小型船舶拖带移位，也可以借助岸侧吊装设备整体转运，适合作业点位频繁变动的临时供水场景。

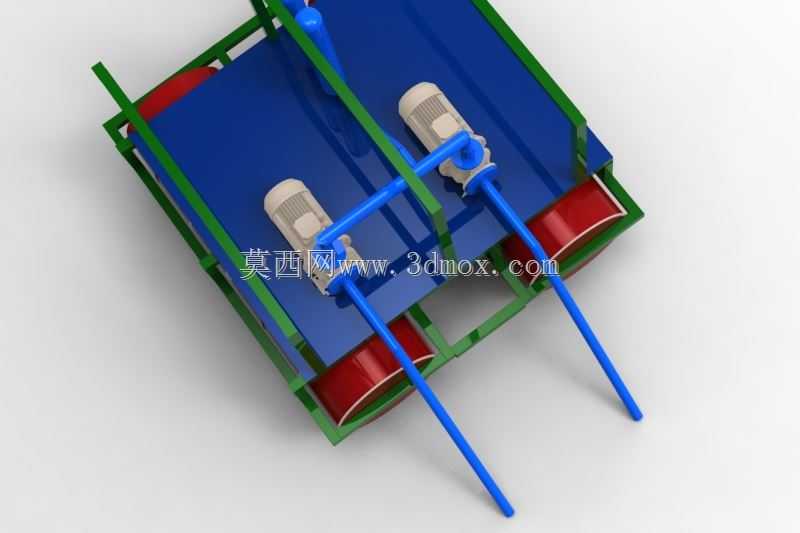

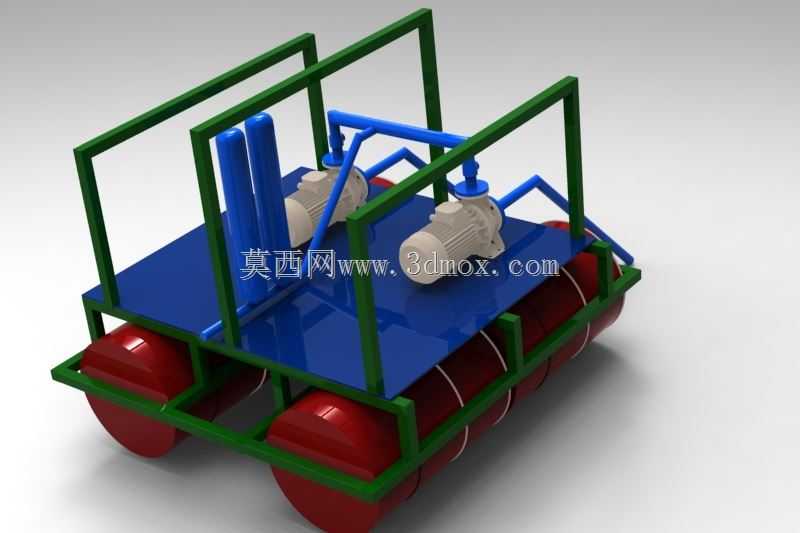

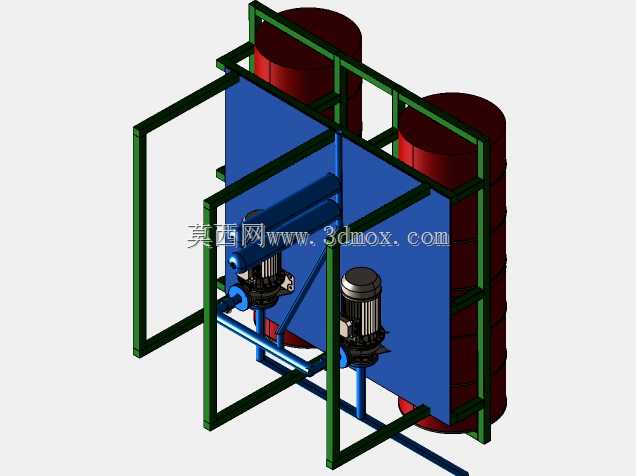

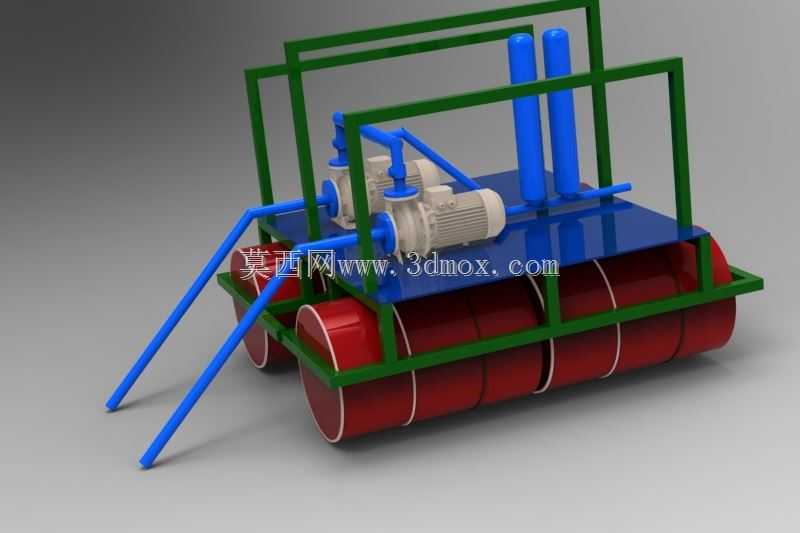

　　从结构布局来看，底部采用多组圆柱形密封浮筒拼接作为承载基础，浮筒之间通过金属抱箍与绿色方管焊接的框架刚性连接，框架上层铺设平板作为泵组安装基座，两台卧式离心泵平行固定在基座平面上，泵体进出口通过蓝色PVC管路延伸布置，两根长斜向管路作为吸水管直接伸入水面以下，泵体出口侧的竖向管路可以根据输水需求对接不同规格的输水软管，将抽取的水体输送到岸侧储水设施或者作业用水点。

　　设计阶段首先考虑的是水上作业的稳定性，浮筒的总浮力预留了1.8倍的安全系数，除了承载泵组、管路、框架的自重之外，还能抵消泵体运行时产生的振动载荷，以及水面小幅波浪带来的倾覆力矩，框架整体做了防锈防腐处理，所有焊接位置都做了满焊打磨，避免长期接触水汽出现锈蚀脱焊。泵组的选型匹配了常规取水场景的流量扬程需求，两台泵既可以同时运行提升总输水流量，也可以单独作为备用单元，单台泵出现故障时可以随时切换，不需要整体停运设备，降低水上作业的维护成本。

　　安装边界方面，整套设备的整体宽度控制在2.2米以内，长度不超过3米，高度从浮筒底部到管路最高点约2.1米，常规的5吨级随车吊就可以完成整体吊装，拖带移位时的吃水深度不超过0.4米，即使在近岸浅水区也能正常作业，不会出现搁浅问题。管路布置时特意将吸水管的进水口设置在浮筒底部以下0.3米的位置，既可以避免吸入水面漂浮的杂物，也不会因为水位小幅下降导致吸水管空露出水面，泵体的安装位置做了减震垫缓冲，运行时的振动不会传递到浮筒框架引发共振，减少设备运行的噪音和结构疲劳。

　　实际作业过程中，这套设备不需要安排专人长期驻点值守，只需要定期检查浮筒的密封性、管路接口的紧固情况以及泵体的运行状态即可，相比固定泵站，它的前期投入成本更低，部署周期更短，尤其适合短期工程施工取水、应急抗旱供水、近岸养殖区换水这类不需要长期固定布设泵站的场景。结构建模时所有的管路接口都做了标准件适配，吸水管、出水管的接口尺寸都匹配行业通用的快接接头规格，现场安装时不需要额外切割焊接管路，直接对接就可以完成布设，框架的方管选型也考虑了通用型材规格，后期如果出现结构损坏，可以直接采购标准型材替换维修，不需要定制特殊构件。

　　浮筒的排布方式特意做了重心优化，泵组的安装位置位于整套设备的重心中心区域，即使单侧人员站在框架上操作阀门，也不会出现明显的侧倾，吸水管的斜向布置除了满足进水深度要求之外，还可以在设备拖带时起到一定的导流稳流作用，减少行进过程中的水流阻力。泵体上方的框架除了作为结构加强件之外，还可以预留位置安装小型防雨罩，避免露天作业时雨水直接淋在泵体电机上，提升户外作业的设备可靠性。
