挤出机输送螺杆变螺距结构设计

　　在橡塑加工、食品膨化、建材挤出成型等连续化生产场景中，螺杆是挤出设备的核心做功部件，其结构设计直接决定物料的输送效率、塑化均匀度与最终挤出制品的成型质量。本次呈现的螺杆结构采用变螺距分段式设计，从进料端到出料端螺距逐步收窄，配合连续螺旋叶片的曲面过渡，可在物料输送过程中逐步建立轴向压力，避免进料段物料蓬松架桥、出料段压力不足导致的挤出成型缺陷。

　　从实际工况适配角度看，进料段采用大螺距设计，可适配颗粒状、粉状原料的大容积进料需求，螺旋叶片的升角经过匹配计算，能在螺杆旋转时快速将进料口落下的物料向前推送，减少物料在进料口的滞留堆积，避免因进料不畅导致的设备负载波动。中段螺距逐步减小，螺旋槽的容积同步收缩，物料在向前输送的过程中被逐步压缩，配合机筒外壁的加热结构，可让物料在剪切、挤压作用下逐步完成熔融塑化，变螺距的过渡段没有突变的结构棱角，能避免物料在槽内滞留降解，尤其适配热敏性物料的加工需求，减少糊料、焦料的产生概率。出料端采用小螺距等距设计，可建立稳定的挤出压力，让熔融态物料以均匀的压力、稳定的流量从模头挤出，保证挤出制品的截面尺寸一致性，减少因压力波动导致的制品厚薄不均、表面波纹等质量问题。

　　从结构设计细节来看，螺杆的螺旋叶片与芯轴采用一体化结构设计，叶片的厚度沿轴向保持均匀一致，根部做了圆弧过渡处理，可有效降低螺杆旋转过程中的应力集中，提升部件的抗扭强度，适配高扭矩、长时间连续运转的工况需求。螺杆两端的轴颈尺寸经过匹配设计，可适配标准挤出机的轴承安装位与传动连接结构，安装时无需对原有设备的支撑结构做额外改造，直接替换原有螺杆即可完成部件更换，降低设备维护的改造成本。螺杆的整体长度与直径比值经过合理匹配，可适配中小规格挤出机的机筒安装尺寸，安装边界与常规同规格螺杆保持一致，不需要调整机筒的加热段位置、进料口位置与传动端的连接尺寸，可直接用于现有设备的部件升级或故障替换。

　　在功能特性层面，该螺杆的螺旋曲面经过连续平滑处理，没有局部的凹陷或凸起结构，物料在螺旋槽内输送时不会出现流动死角，换料、换色时的残留量更少，可减少清机的物料损耗与时间成本。叶片的工作表面粗糙度控制在合理区间，既能减少物料与叶片表面的摩擦阻力，降低驱动电机的负载功耗，又能保证足够的摩擦力带动物料向前输送，避免物料在螺杆上打滑空转导致的输送效率下降。螺杆的出料端端面做了平齐处理，可与挤出机的多孔板、分流板结构紧密贴合，避免熔融物料从装配间隙处反流，保证挤出压力的稳定建立。

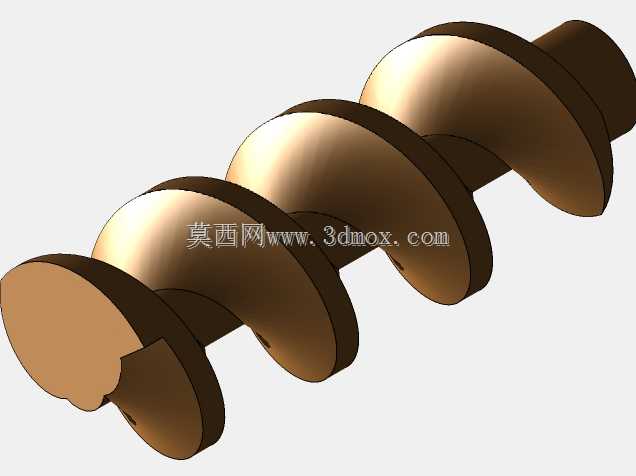

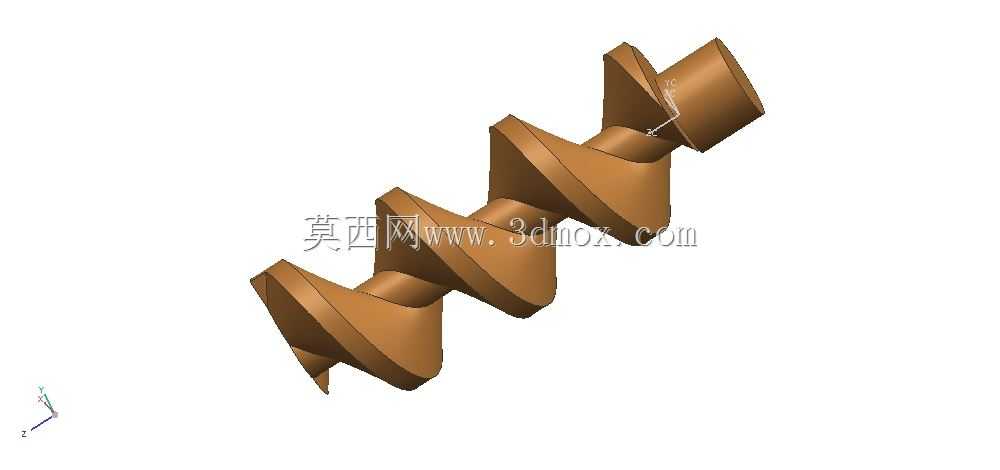

　　针对不同物料的加工需求，该螺杆的结构可通过调整螺距变化率、叶片升角、螺旋槽深度来适配不同的物料特性，比如加工高粘度物料时可适当加大螺距的收缩比例，提升压缩比来增强剪切塑化效果；加工低粘度物料时可放缓螺距变化速率，避免压力上升过快导致的物料反流。在三维建模过程中，螺旋曲面的生成采用扫掠路径与截面轮廓的参数化关联设计，调整参数时可快速生成不同规格的螺杆结构，方便设计人员根据具体的设备参数、加工物料特性快速完成结构迭代，不需要重新绘制基础曲面，提升设计效率。建模过程中对叶片根部的过渡圆角、轴颈的退刀槽、密封位的尺寸都做了精准还原，模型可直接用于后续的工程图生成、加工工艺编制，也可用于设备装配过程中的干涉检查，验证螺杆与机筒、传动系统、模头部件的装配匹配性，减少实际加工装配过程中的尺寸偏差问题。
