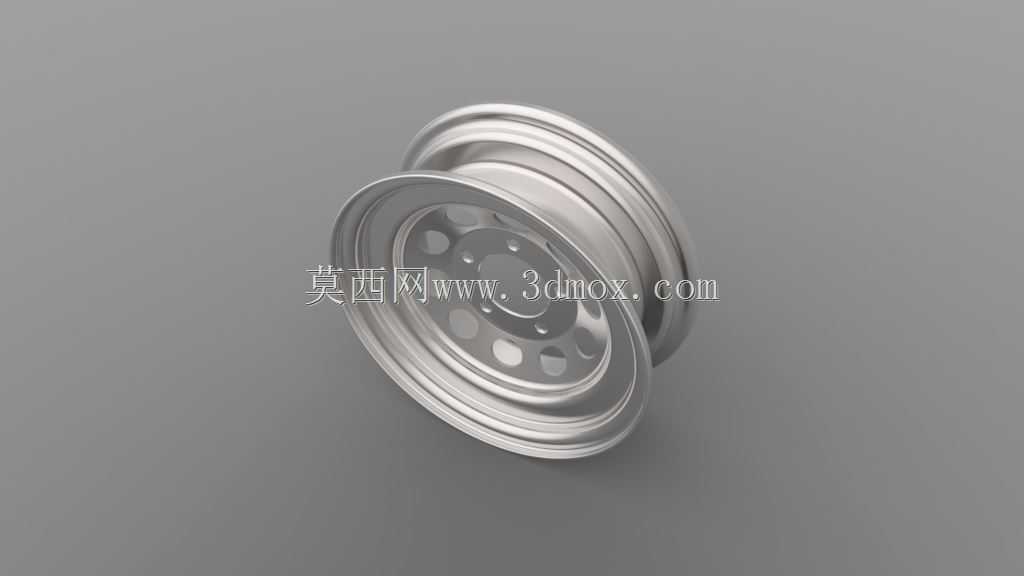

钢制车轮轮辋边沿结构三维设计

　　在商用车与乘用车辆的行走系统设计中，轮辋边沿作为连接轮胎与轮毂主体的核心受力结构，其设计合理性直接决定了轮胎装配的密封性、高速行驶的动平衡表现以及复杂路况下的承载可靠性。日常车辆行驶过程中，轮辋边沿需要同时承受轮胎充气后的周向张紧力、过坑洼路面时的径向冲击载荷，以及转弯工况下传递的侧向剪切力，尤其是重载货运车辆的轮辋边沿，长期处于高应力交变状态，结构设计上的微小缺陷都可能导致轮胎脱圈、轮缘变形甚至行驶安全事故。

　　从实际工程应用场景来看，这类钢制轮辋边沿结构广泛适配于微型客车、轻型货运车辆以及低速工程作业车辆的钢制轮毂总成，区别于铝合金轮毂的一体铸造成型工艺，钢制轮辋边沿多采用多道次辊压成型工艺加工，通过板材逐步卷曲压合形成带特定安装止口的环形结构，设计过程中需要重点匹配对应规格轮胎的胎圈座尺寸参数，确保胎圈与轮辋边沿的贴合面在额定充气压力下无间隙，避免高速行驶时出现轮胎慢漏气、动平衡量超差的问题。

　　在结构功能特性的设计考量上，轮辋边沿的外侧轮缘采用圆弧过渡结构，一方面是为了在轮胎拆装过程中避免尖锐边角割伤胎圈钢丝层，另一方面圆弧轮廓能够在轮胎受到侧向挤压时提供平滑的支撑面，分散胎圈部位的集中应力；内侧的止口台阶则需要严格控制轴向尺寸公差，保证轮辋与轮毂装配后，轮胎的安装中心与车辆轮轴的回转中心重合，减少整车行驶过程中的径向跳动量。设计时还需要在轮辋边沿对应的轮辐位置预留均匀分布的螺栓过孔与通风孔，通风孔的排布不仅要满足制动系统的散热需求，还要兼顾轮辋整体的动平衡配重，避免因质量分布不均导致高速行驶时方向盘抖动。

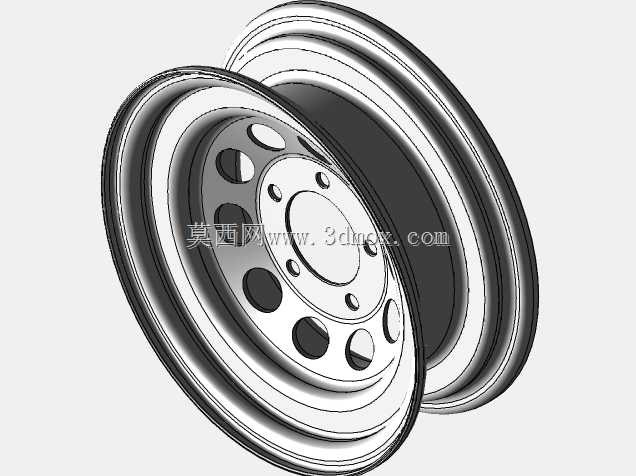

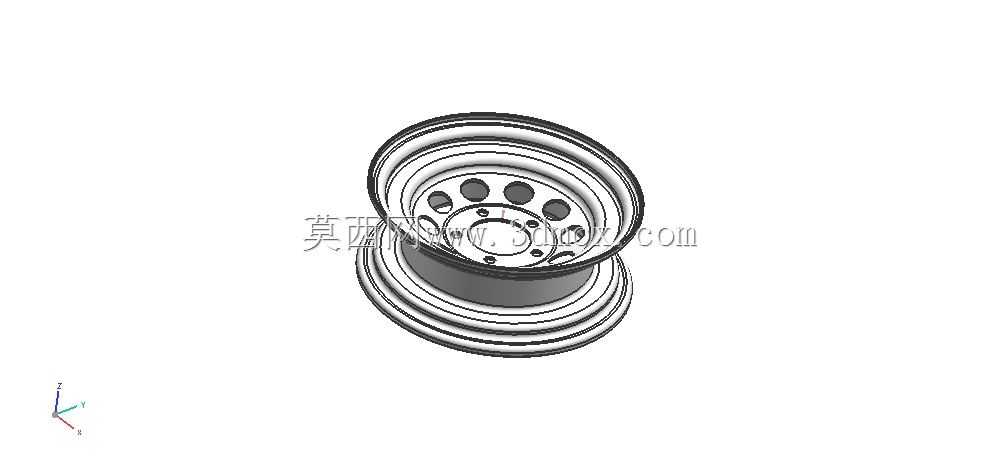

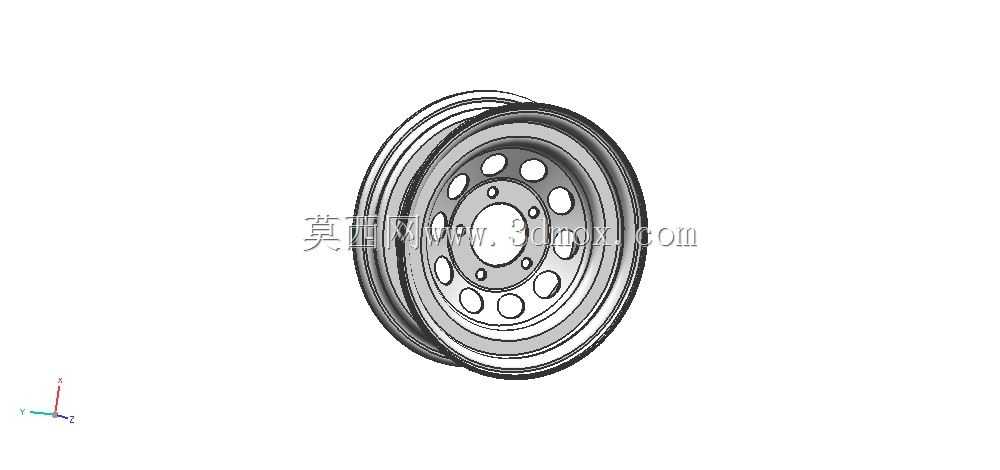

　　从建模设计思路来看，这类轮辋结构优先采用旋转特征构建基础环形基体，再通过阵列特征完成安装孔与减重孔的布局，过程中需要重点校核轮缘部位的壁厚均匀性，辊压成型的工艺特性决定了轮辋边沿的壁厚不能出现突变，否则在成型过程中容易出现板材开裂、应力集中的问题；同时要预留合理的装配倒角，所有与轮胎接触的表面粗糙度需要控制在合理区间，过于粗糙的表面会加速胎圈的磨损，过于光滑则可能导致轮胎充气后出现周向滑移。

　　在安装边界与尺寸匹配层面，轮辋边沿的轴向宽度需要严格对应轮胎的断面宽度参数，轮缘的高度尺寸要符合对应轮辋规格的国标要求，既要保证轮胎安装后有足够的侧向限位量，又不能因为轮缘过高导致轮胎拆装难度增大；与轮毂配合的中心孔定位面需要保证同轴度公差，螺栓孔的分布圆直径要与车桥法兰的安装尺寸完全匹配，装配后轮辋的安装平面与车桥法兰平面的贴合率需要达到90%以上，避免局部受力不均导致轮辋变形。实际路试工况下，轮辋边沿还要耐受碎石冲击、雨水腐蚀等外部环境影响，设计时通常会在表面做电泳防锈处理，结构上避免出现容易积留泥水的死角，减少长期使用后的锈蚀风险。
