带温度交换功能的房车加热器冷却隔板结构

　　在自行式房车的旅居舱热管理系统设计中，加热器与冷却回路的隔板结构是容易被忽略但直接影响舱内温控效率、空间利用率的核心部件，这套适配太阳能电池板供电架构的带温度交换器冷却隔板，就是针对紧凑型B型、C型房车的舱内设备集成需求开发的结构方案。从实际装车场景来看，这类隔板通常布置在旅居舱侧围内饰板与车身外蒙皮之间的夹层空间，紧邻驻车加热器、循环水泵以及太阳能充放电控制器的安装位，既要承担不同温区的物理分隔作用，避免加热器工作时的高温直接传导至电池板控制模块引发过热保护，也要集成温度交换器的流道固定位，让冷却回路的介质可以在隔板区域完成热量置换，把加热器工作产生的多余热量导入生活热水储水罐，

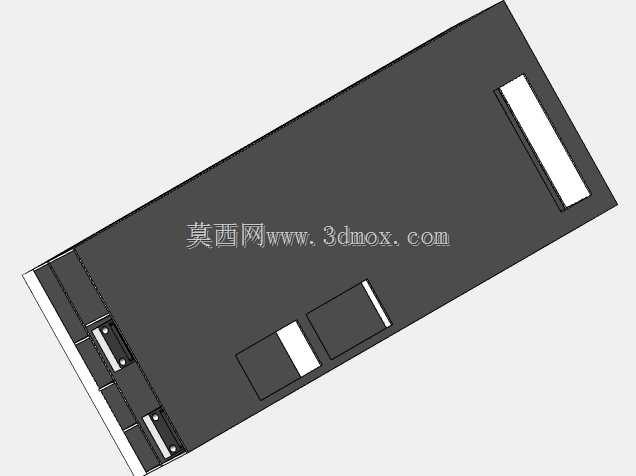

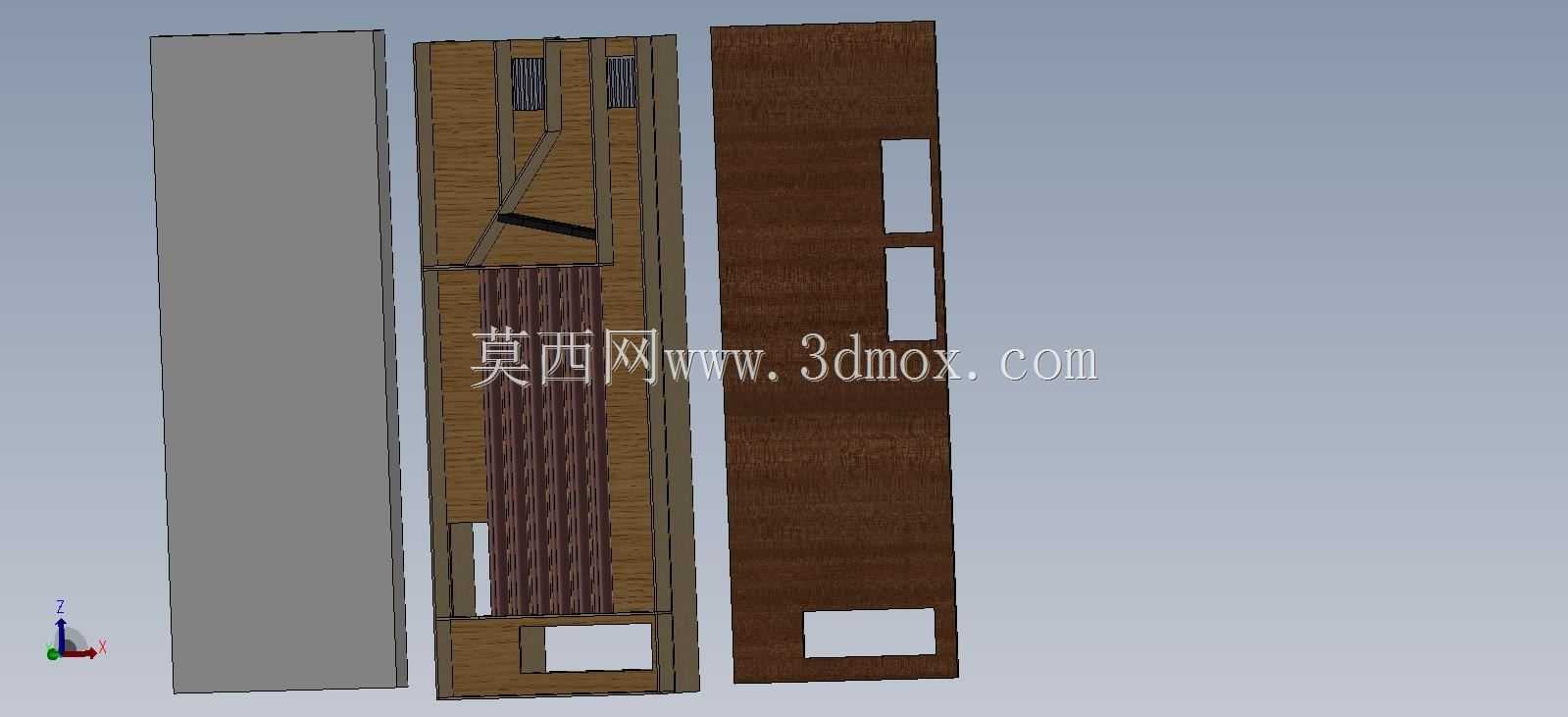

　　或是在夏季驻车时把舱内电器产生的积热通过外循环通路导出，减少驻车空调的负载压力。设计阶段首先要考虑的是安装边界的适配性，房车侧围夹层的可用空间非常有限，常规车型的夹层净深度普遍在80mm到120mm之间，高度方向要避开侧窗边框、车身加强筋的位置，因此这套隔板采用了分层嵌套的结构形式，主体承托板采用高密度耐温复合板材，表面预留了加热器排烟管的过孔、温度交换器的循环水管接头避让位，以及太阳能电池板控制线束的走线槽，所有开孔边缘都做了翻边加强处理，避免车辆行驶过程中线束与板材边缘摩擦出现绝缘层破损。温度交换器的固定位采用嵌入式安装设计，没有额外突出的安装支架，把交换器芯体完全嵌入隔板的预留空腔内，芯体与隔板之间填充了耐高温隔热棉，

　　既可以减少冷热交换过程中的无效热损耗，也能避免芯体工作时产生的冷凝水直接渗透到内饰板侧。从功能实现逻辑上看，这套隔板不是单纯的物理分隔件，而是整个房车热管理回路的集成安装载体：隔板朝向加热器的一侧预留了暖风导流的导风槽，可以把加热器产生的暖风均匀导向旅居舱的地板出风口，避免局部温度过高；朝向冷却回路的一侧设计了介质流道的固定卡扣，循环水管沿着隔板预设的路径排布，不需要额外打胶固定，后期维护时可以直接拆卸卡扣更换管路，大幅降低售后维修的拆装难度。针对太阳能电池板供电的特性，这套结构在设计时特意做了金属构件的接地处理，隔板上的所有金属固定件都通过预留的接地端子与车身主接地回路连通，避免太阳能系统工作时产生的感应静电在隔板区域累积，

　　影响周边传感器的检测精度。实际装车验证阶段，这套隔板的安装公差控制在±1mm以内，和周边的车身加强筋、内饰板卡扣位完全对齐，不需要现场裁切修改，工人只需要按照定位孔位拧入固定螺丝即可完成安装，单工位安装时间可以控制在15分钟以内，相比传统的现场制作隔板的施工方式，装配效率提升了60%以上。在热性能表现上，隔板两侧的温区隔离效果可以达到持续工作2小时后，高温侧与低温侧的温差保持在35摄氏度以上，完全满足加热器满功率工作时，另一侧的电池控制模块工作环境温度不超过45摄氏度的设计要求，同时集成的温度交换器可以把加热器尾气中的多余热量回收40%左右，用来预热生活用水，在太阳能供电充足的工况下，可以减少驻车加热器的燃油消耗，提升房车的野外自持能力。结构细节上，隔板的边缘做了圆弧过渡处理，没有尖锐的棱角，避免安装过程中划伤施工人员，也防止车辆行驶震动过程中割伤周边的线束与管路；所有的固定孔位都预埋了金属衬套，避免反复拆装后板材出现滑牙问题，提升结构的耐用性；针对房车行驶过程中的震动工况，隔板与车身连接的位置都加装了橡胶减震垫，过滤路面颠簸产生的震动传递，避免温度交换器的管路接头因为长期震动出现渗漏问题。
