12mm面板安装式金属按钮开关结构设计

　　在工业控制、小型机电设备、户外电控装置的面板布局设计中，小口径安装的金属按钮开关是极为常用的人机交互元件，这类元件的选型与结构适配，直接影响整套设备面板的防护等级、操作手感与长期运行可靠性。本次涉及的12毫米规格按钮开关，核心适配12mm直径的面板安装切口，是目前紧凑型电控设备里应用占比极高的一个规格品类，覆盖从民用小家电控制、工业手持操作盒、户外机柜内嵌控制单元到小型自动化设备操作面板的诸多场景。

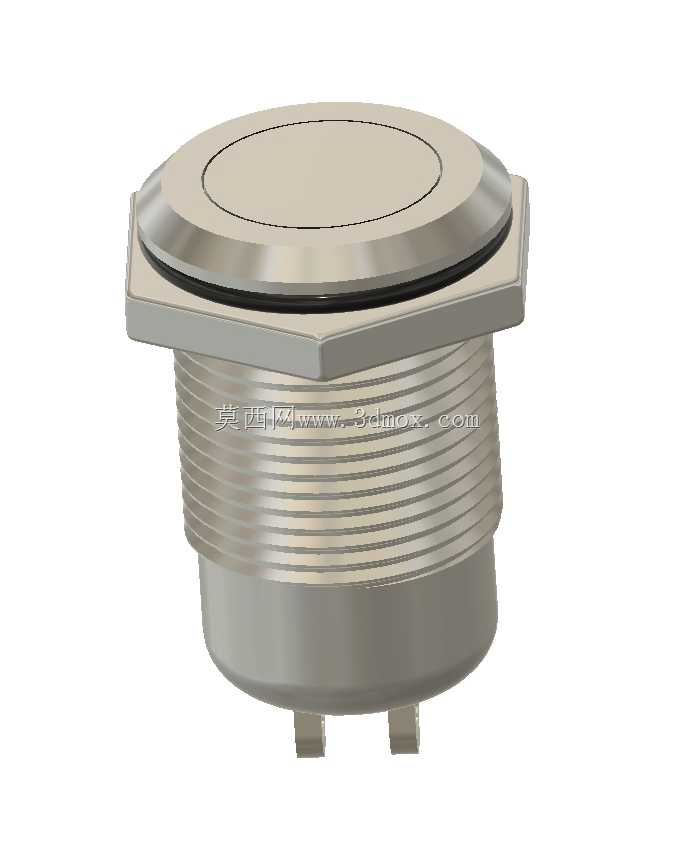

　　从结构设计逻辑来看，这款开关采用六角法兰式安装基座搭配外螺纹锁紧结构，区别于传统塑料卡扣式按钮的安装方式，金属材质的六角基座可以在面板安装时承受更大的锁紧扭矩，不会因为长期按压受力、户外温度变化导致塑料件蠕变松脱，安装时仅需在面板上开出标准12mm圆形通孔，将开关本体从面板正面穿入，背面配套锁紧螺母拧紧即可完成固定，六角结构的设计可以在拧紧螺母时通过扳手卡住基座防止跟转，大幅提升现场装配的效率，也能保证安装后开关与面板之间的贴合紧密度，配合基座上预装的密封胶圈，可以轻松达到IP65及以上的面板正面防护等级，适配有防尘、防溅水要求的户外设备、食品加工设备清洗场景的使用需求。

　　功能层面，这款开关同时覆盖瞬时动作与闭锁动作两种通用操作逻辑，瞬时型适用于点动控制场景，比如设备的寸动调整、信号触发、复位操作，按压时触点闭合、松开后自动回弹复位；闭锁型则适用于电源通断、功能模式切换这类需要保持状态的场景，按压一次触点锁止保持导通，再次按压才会复位断开，两种功能结构的本体安装尺寸完全一致，在做面板设计时不需要预留不同的安装孔位，可以根据后期功能需求灵活替换选型，大幅降低面板结构的通用化设计成本。

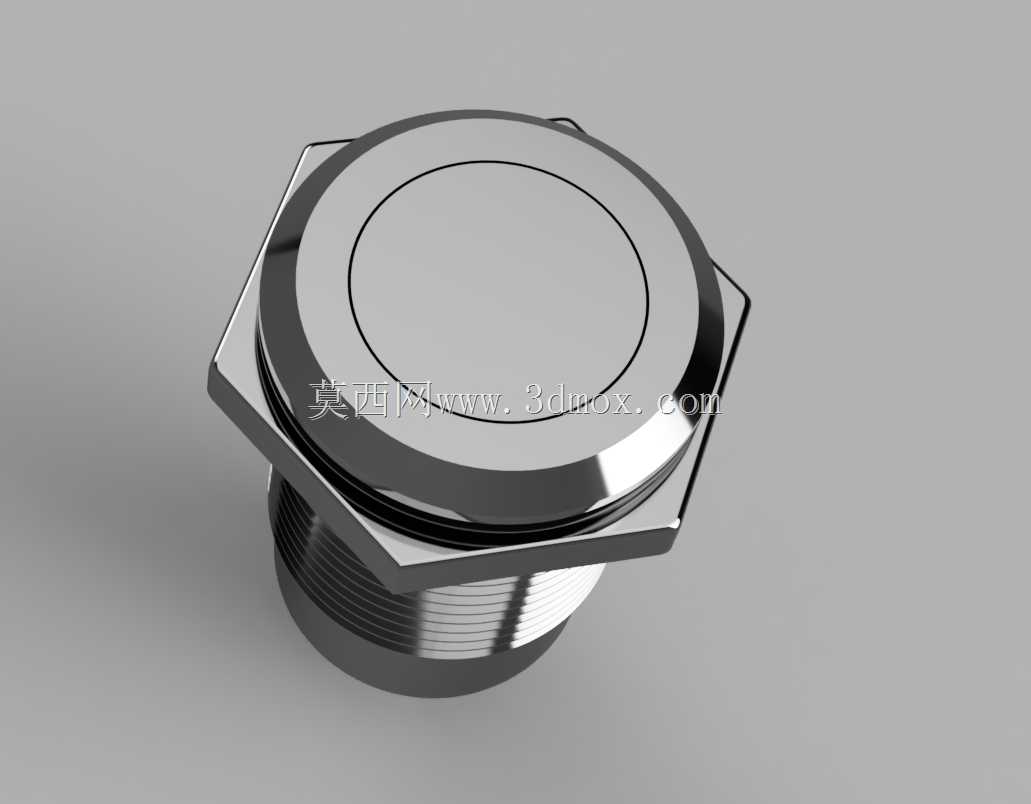

　　从外形尺寸与安装边界来看，开关头部采用平圆形金属按键设计，按键表面做高光倒角处理，头部法兰直径略大于安装螺纹直径，覆盖在面板开孔边缘，既可以遮挡开孔的加工毛刺，也能避免按压时按键受力下陷到面板内侧；螺纹段长度适配1-5mm厚度的常规面板，不管是薄款的铝塑面板、不锈钢薄板面板，还是稍厚的亚克力操作面板、工程塑料机柜面板，都能通过调整背面锁紧螺母的位置完成可靠固定，安装完成后按键突出面板表面的高度控制在合理范围，既不会因为突出过高容易被误碰，也不会因为突出过短导致操作时按压不到位，操作行程设计在2mm左右，按压力度控制在3-5N，符合绝大多数操作人员的操作手感习惯，长期按压不会产生明显的疲劳感。

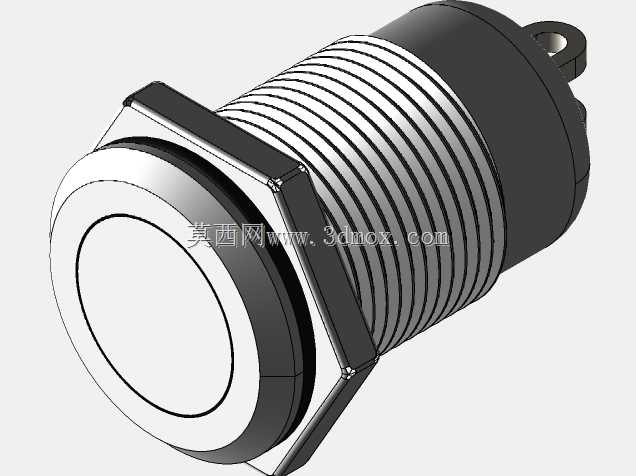

　　在三维建模的细节处理上，这款开关的结构完全还原了实际量产产品的装配关系，头部按键与基座之间的活动间隙、螺纹段的牙型细节、六角基座的对边尺寸、密封胶圈的安装槽位都做了1:1的还原，在做设备面板的虚拟装配时，可以直接调用模型完成开孔位置的干涉检查，验证安装后按键与周边元件的安全距离，避免实际加工后面板元件出现干涉、操作空间不足的问题；金属外壳的材质表现也做了对应处理，不锈钢材质的哑光与高光面区分清晰，能够直接用于设备的渲染效果图制作，不需要额外调整材质参数。

　　实际选型应用中，这类12mm金属按钮开关因为体积小巧、防护性能好、结构可靠性高，经常被用在空间受限的小型控制盒上，比如小型气动设备的手持操作端、自动化线体的分布式控制按钮盒、特种车辆的驾驶室内控面板，相比大尺寸的22mm工业按钮，12mm规格可以在相同面积的面板上布置更多的功能按键，同时金属外壳的抗冲击性能远高于塑料按钮，在有磕碰风险的工业现场使用时，不容易因为外力撞击导致外壳破损失效；接线端采用标准的插片式接线结构，适配常规的6.3mm插簧端子，现场接线不需要焊接，直接将压好端子的导线插入即可完成接线，后期维护更换也极为方便，不需要重新做线，只需要拔掉插片更换新开关就能完成维修。

　　从结构设计的合理性角度看，这款开关的所有外露部件都采用金属材质，按键与基座之间的配合间隙控制在0.1mm以内，既可以保证按键活动顺畅，也能避免灰尘、水汽从间隙进入开关内部，内部触点采用银合金材质，具备一定的载流能力，可以直接控制小功率的负载，也可以作为PLC等控制器的输入信号触发元件使用，适配绝大多数低压控制回路的使用需求，不需要额外增加中间继电器进行扩容，简化控制回路的布线复杂度。
