带锁片正负极铲形接线端子结构

　　在低压电气线束装配、储能设备接线、小型机电设备内部布线场景里，这类带锁片的铲形接线端子是非常常见的压接式导电连接件，很多刚入行的结构工程师在选型时容易只关注导电通流能力，忽略端子本身的防松、防反接结构设计，实际装配后很容易出现端子松脱、正负极接反导致的设备烧损、电池反向充电等故障，这类故障在售后返修里占比不低，所以在做端子三维建模的时候，不能只画个外形凑数，要把实际装配的干涉边界、锁片的卡接余量、压接段的尺寸公差都考虑进去。

　　从实际使用场景来看，这类端子主要用在10A以内的低压直流回路里，比如小型储能电池组的输出接线、工控板卡的电源输入接线、小型电动工具的内部线束连接，和普通无锁片的铲形端子比，它自带的弹性锁片是核心功能结构，当端子插入对应的接线座或者插片母端之后，锁片会卡在母端的卡槽里，不会因为设备运行的振动、线束拉扯出现松脱断电的情况，很多户外使用的小型电气设备，比如便携储能电源、户外照明设备，都会优先选带锁片的端子，就是为了应对运输、使用过程中的振动工况，避免接触不良。

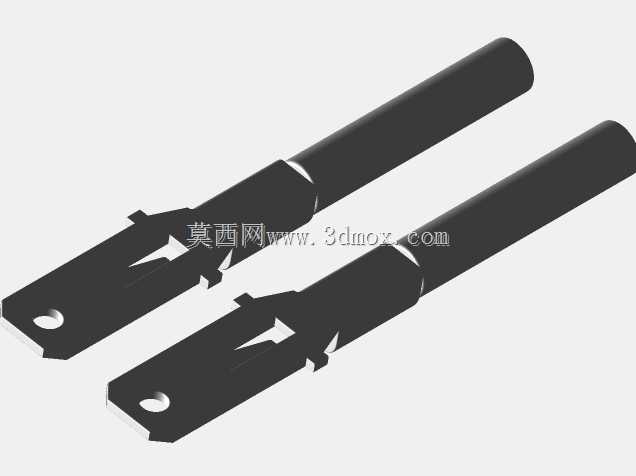

　　做这个端子的三维结构设计时，首先要明确外形尺寸的安装边界，端子主体的铲形接触片宽度6.3mm，整体压接后总长度24mm，这个尺寸是和通用的6.3mm系列插片母端匹配的，设计的时候不能随意更改接触片的厚度和宽度，不然会出现插接过松或者插不进去的问题。接触片头部的安装孔是用来做螺丝固定场景的备用结构，当不需要插接、直接用螺丝压接接线的时候，这个孔可以穿M4的螺丝，把端子固定在接线柱上，所以孔的中心到端子头部的距离要留够螺丝垫片的压紧空间，不能太靠近边缘，不然压接的时候会把端子头部压变形。

　　锁片的结构设计是整个端子的难点，锁片是和端子本体一体冲压成型的，向外翘起的角度要控制在12度到15度之间，角度太小的话锁止力不够，振动的时候容易脱开，角度太大的话插入母端的时候需要的插接力太大，工人装配的时候很难插到位，还容易把锁片压断。锁片下方的让位槽尺寸也要精准，当端子插入母端时，锁片被向内压，要能完全收进让位槽里，不会和端子本体或者母端内壁产生卡滞，很多新手建模的时候容易忽略让位槽的深度，做出来的模型实际装配时锁片压不下去，根本插不到位。

　　端子尾部的压接段分成两个部分，前面的芯线压接区是用来压剥掉绝缘皮的铜线芯的，后面的绝缘皮压接区是用来压住线束的绝缘外皮的，两个压接区的内径要根据适配的线径来设计，一般这类6.3mm的端子适配16AWG到14AWG的多股铜线，压接区的翼片长度要留够，压接之后芯线压接区的抱紧力要能承受50N以上的拉力不松脱，绝缘皮压接区主要是承受线束的弯折应力，避免线芯和端子连接的位置反复弯折断裂。建模的时候要注意压接翼片的折弯圆角，不能做直角，不然压接的时候翼片容易开裂，导电性能也会受影响。

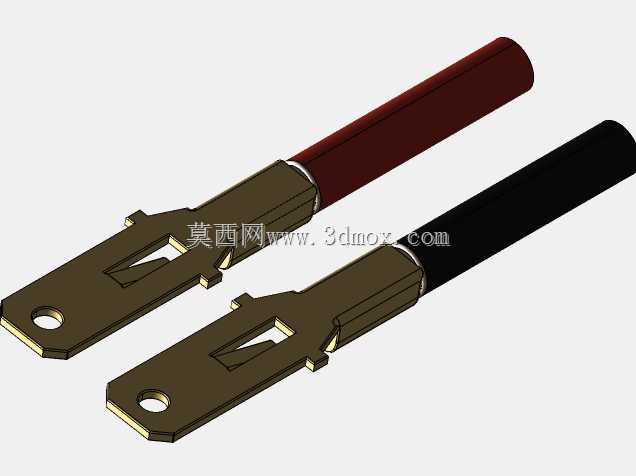

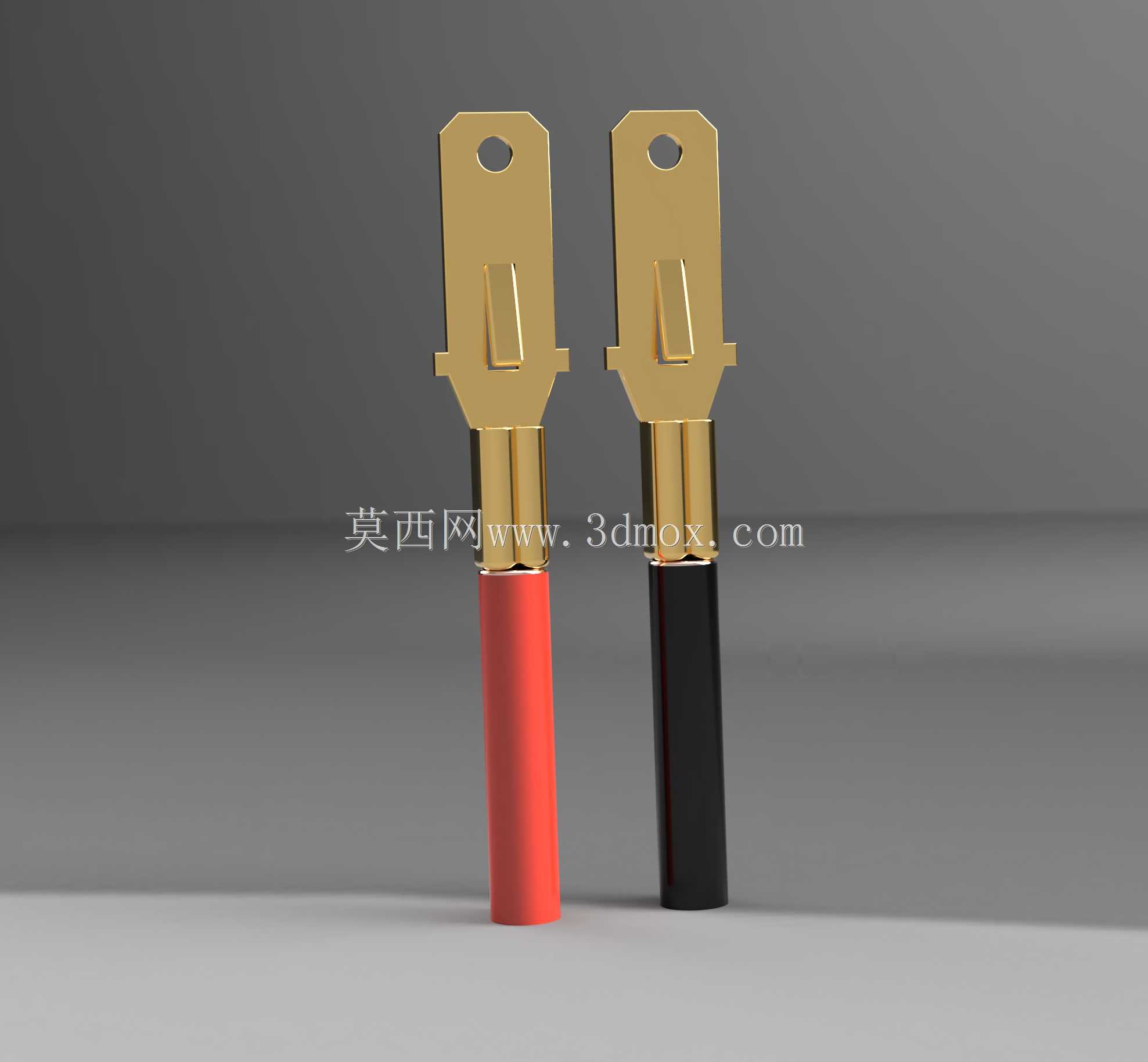

　　端子表面的镀层一般是镀锡或者镀镍，建模的时候不用特意表现镀层厚度，但是要注意接触表面的平面度，铲形接触片的两个接触面平面度要控制在0.1mm以内，不然和母端插片接触的时候有效接触面积不够，大电流通过的时候会发热，严重的会烧蚀端子。另外正负极端子的外形是完全一致的，实际使用时靠压接的线束绝缘皮颜色区分正负极，红色对应正极，黑色对应负极，布线的时候要留够正负极端子之间的爬电距离，两个端子不能靠太近，避免绝缘破损之后出现短路。

　　在做整机结构的装配校验时，要给端子的插拔留出足够的操作空间，端子尾部压接线束之后，线束的弯曲半径不能小于线径的3倍，不然时间长了线芯容易断。还要注意端子和周边塑料结构件的间隙，因为端子通电的时候会有一定的温升，要和不耐高温的塑料件留够2mm以上的间隙，避免长期烘烤导致塑料件变形。很多工程师做结构设计的时候只算元器件的静态尺寸，没考虑端子压接线束之后的实际占用空间，最后装配的时候发现线束顶到外壳，或者端子离外壳太近安规距离不够，只能临时改模，浪费很多时间。

　　另外这类端子的材质一般是H62黄铜，有比较好的弹性和导电性能，建模的时候如果要做受力仿真，要把黄铜的弹性模量、屈服强度参数设置准确，锁片的反复插拔寿命要能达到500次以上不会出现塑性变形，也就是说插拔500次之后锁片的翘起角度变化不能超过2度，不然锁止力就会下降到合格值以下。很多廉价的端子用回收铜做材质，弹性差，插几次锁片就塌下去了，用在振动大的设备上很容易出问题，所以设计选型的时候不仅要看尺寸，还要关注材质和锁片的结构参数。
