直插式聚丙烯薄膜高压滤波电容结构

　　在高压脉冲类电子设备的电路搭建中，这类直插封装的聚丙烯电容是非常常见的被动元件，尤其在特斯拉线圈这类需要耐受高频高压冲击、同时对回路杂散参数有严格要求的装置里，选对电容的结构参数直接决定了整套装置的运行稳定性。很多爱好者在搭建高频谐振回路时，往往只关注容值与耐压参数，忽略了元件本体的安装尺寸、引脚刚度带来的布局影响，最终做出来的装置要么因为引脚过长引入额外电感导致谐振频率偏移，要么因为元件排布拥挤出现高压爬电打火，甚至因为电容本体固定不牢在长期振动下出现引脚脱焊的问题。

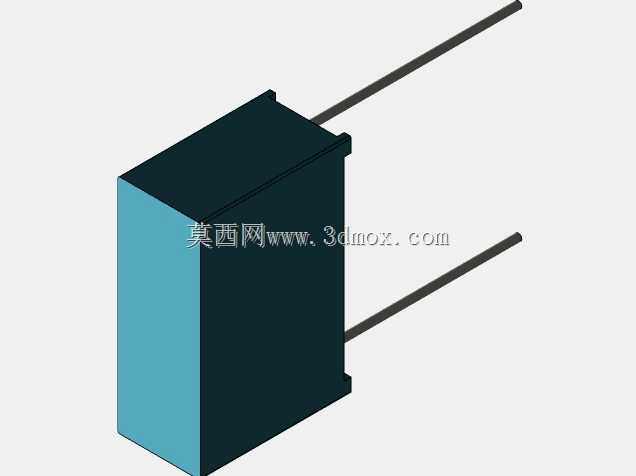

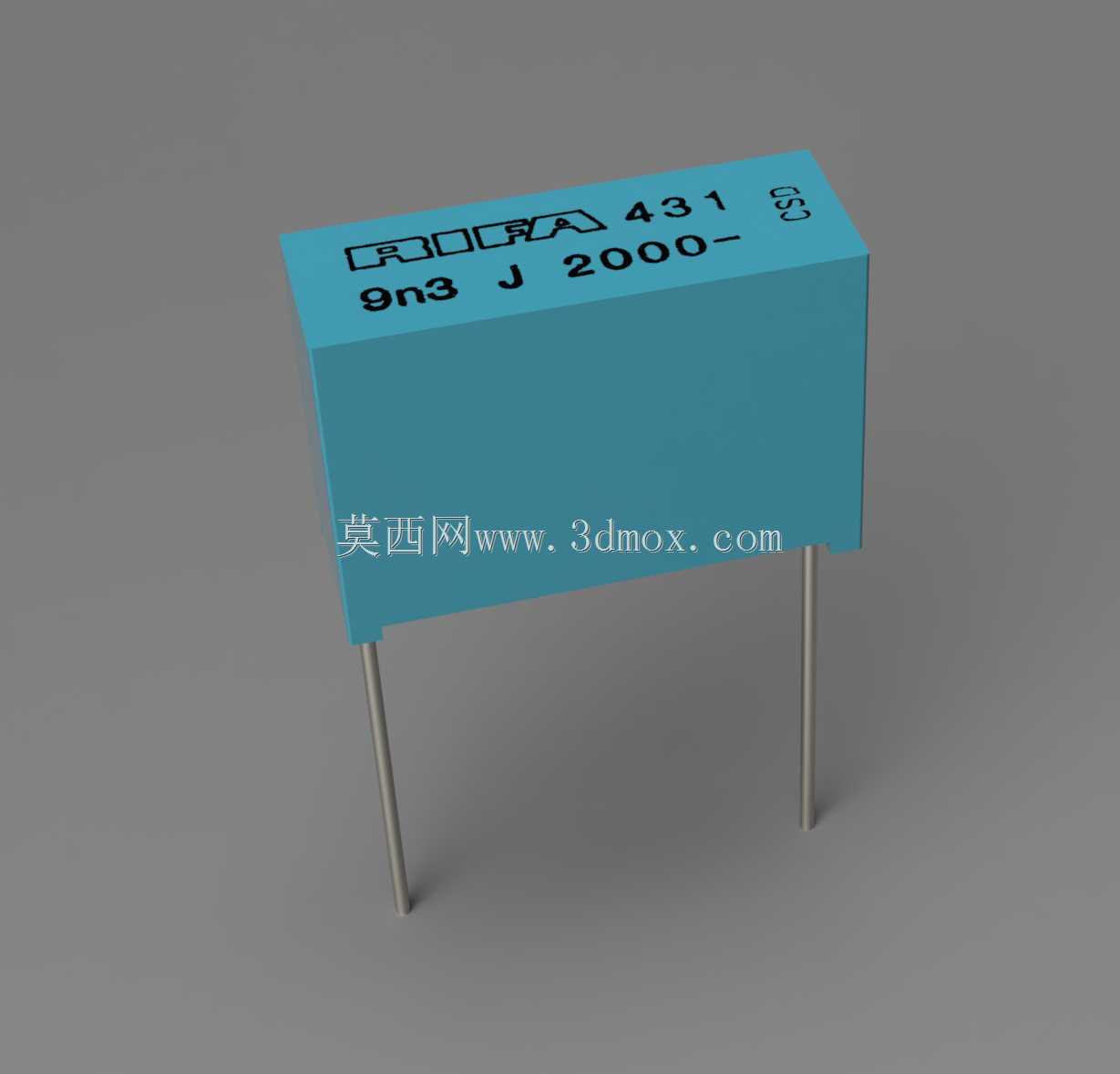

　　这款电容的本体采用长方体环氧包封结构，本体尺寸控制在31mm×11.5mm×21mm的区间，两个引出引脚采用镀锡硬铜材质，引脚直径适配常规PCB板的1.0mm标准安装孔，引脚中心距与本体长度方向的安装边界匹配，在做PCB布局时可以直接按照本体外轮廓预留32mm×12mm的安装空间，引脚伸出本体的长度足够穿过2mm厚度的玻纤板后完成波峰焊或手工焊接，不需要额外剪脚就能满足常规板卡的安装需求。包封外壳采用耐温阻燃的环氧材质，表面印刷的容值、耐压、精度标识清晰，在批量装配时可以通过视觉识别快速完成物料核对，避免错料。

　　从功能特性来看，这类聚丙烯薄膜介质的电容相比电解电容有着极低的介质损耗，在高频高压的充放电循环中不会出现快速发热导致的容值漂移，自身的等效串联电阻极低，能够承受短时间的大电流脉冲冲击，非常适合作为谐振回路的谐振电容、或者高压电源输入端的滤波元件使用。在特斯拉线圈的滤波组应用中，多颗该型号电容并联使用时，统一的外形尺寸可以让排布更加整齐，引脚长度保持一致就能最大限度降低各支路的电感差异，避免因支路参数不均出现单颗电容过流击穿的问题。

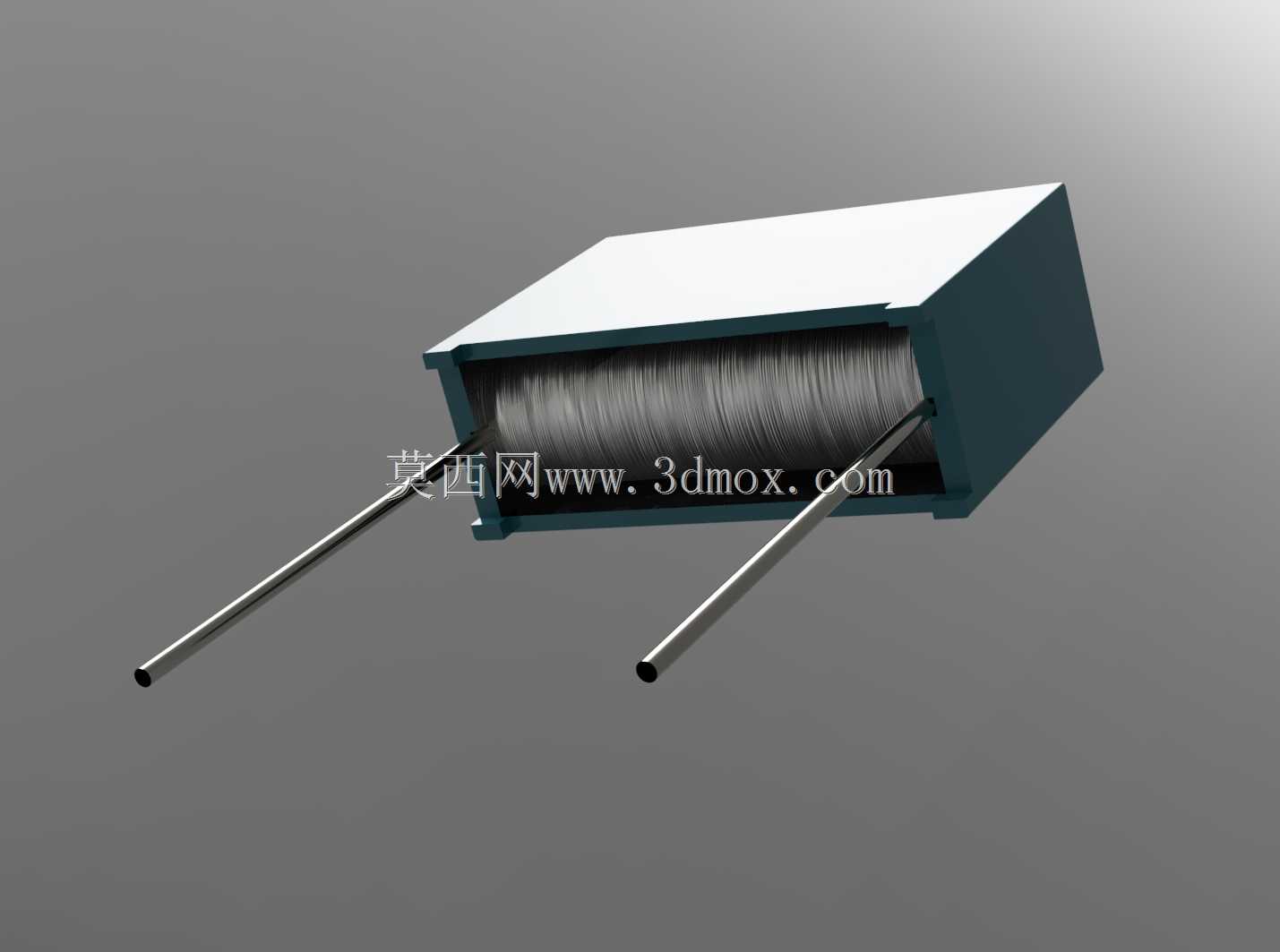

　　做三维建模的时候，需要重点还原本体的方正轮廓与引脚的相对位置，不能简单将引脚做成垂直于本体底面的直杆，要注意实际生产中引脚与本体封装处的微小过渡结构，避免在做装配干涉检查时出现误判。同时本体表面的标识凹槽也要做适当还原，在做整机装配渲染时能够更贴近真实物料的视觉效果，方便后续做装配工艺验证的时候直观核对物料排布。在高压回路的结构设计中，这类电容的本体安装高度也要纳入安全距离核算，21mm的本体高度意味着在电容上方与其他高压导体之间需要预留足够的空气绝缘距离，避免高压状态下出现沿面放电。

　　很多新手在设计高压电路的结构件时，容易把电容这类被动元件当成理想化的电路符号，忽略其物理尺寸带来的布局约束，比如在做电容阵列的固定支架时，如果没有按照31mm的本体长度预留卡槽，就会出现装配时电容卡不进去或者固定过松的问题；如果引脚孔的位置偏差超过0.5mm，焊接时就会出现引脚歪斜，导致相邻电容之间的安全距离不足。这款电容的结构设计本身就考虑了批量自动化插装的需求，本体的平整度足够，引脚的共面度控制在行业标准范围内，不管是手工搭棚焊接还是机器自动插件都能适配。

　　在实际的设备维护场景中，统一尺寸的电容也能快速完成故障件替换，不需要额外调整安装位的结构。作为滤波组使用时，规整的长方体外形可以紧密排布，在有限的机箱空间内最大化利用安装面积，相比圆柱形的高压电容，方形结构的空间利用率更高，也更容易通过固定压条完成整体加固，避免设备移动过程中元件受振动出现引脚断裂。
