直流0-30V面板安装式数显电压表结构设计

　　在各类低压电控柜、小型实验电源、DIY电子装置、车载改装配电模块、小型工业控制终端的设计搭建过程中，电压参数的实时可视化是保障设备运行状态可查、故障快速排查的核心需求之一，这类场景往往不需要高精度实验室级别的测量设备，而是需要一款安装便捷、读数直观、成本可控的电压显示部件，这款面板安装式直流0-30V数显电压表就是针对这类通用场景设计的嵌入式检测部件。

　　从实际使用的角度出发，这类电压表的核心功能是对0到30V区间的直流电压进行实时采样并通过数码管直接输出数值，不需要额外外接显示模块，也不需要复杂的通讯配置，接线完成后即可直接工作，适配绝大多数12V、24V常见低压直流系统的电压监测需求，比如小型光伏离网系统的蓄电池端电压监测、自动化设备控制回路的供电电压核查、改装车辆的副电瓶电压显示、学生实验平台的电源输出指示等场景都能适配，相比传统指针式电压表，数显的读数不存在视差，不同观测角度下都能快速读取准确数值，红色数码管的显示亮度足够，在车间光照、设备内部弱光、户外非阳光直射场景下都能清晰辨识数值。

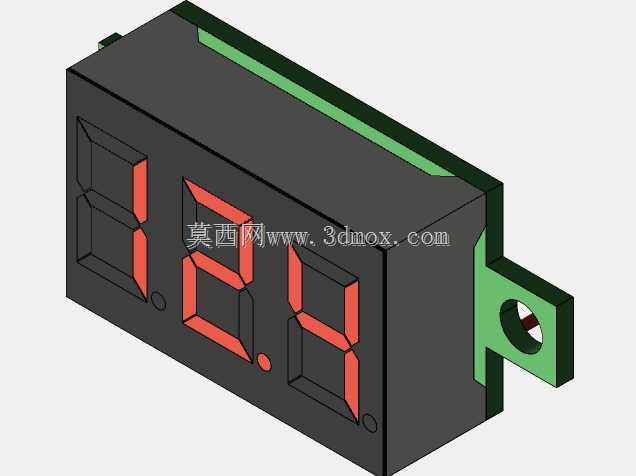

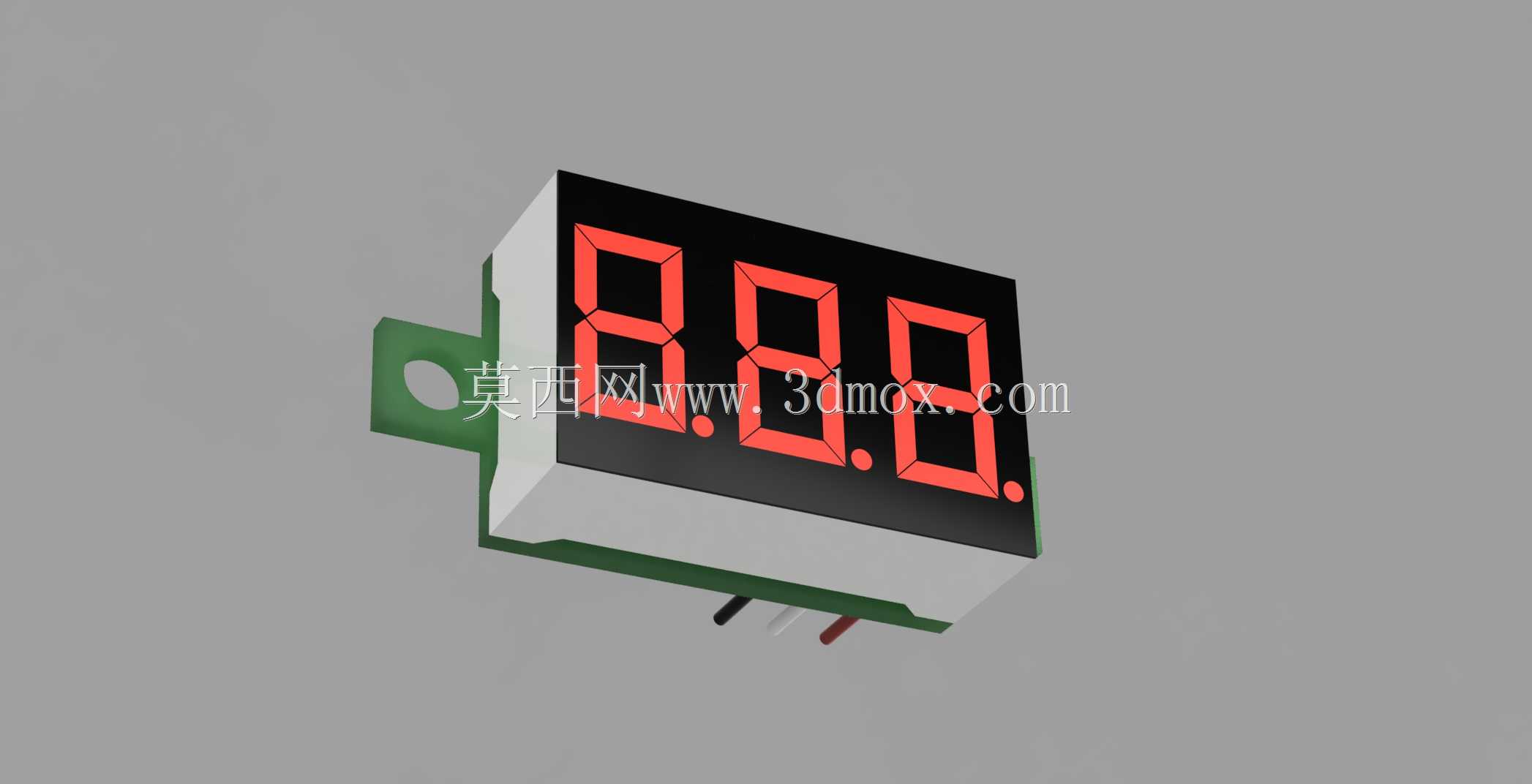

　　在结构设计层面，这款电压表采用了嵌入式面板安装的思路，主体为方形壳体结构，侧边延伸出带安装孔的固定耳片，安装时只需要在目标面板上开出对应尺寸的方形安装孔，将电压表主体从面板正面嵌入，再通过固定耳片上的孔位用螺丝锁紧，或者搭配卡扣结构即可完成固定，不需要额外设计复杂的安装支架，能大幅降低面板设计的加工复杂度。安装边界的设计充分考虑了通用面板的厚度适配范围，固定耳片与壳体台阶面的间隙可以覆盖常见的1mm到3mm厚度的金属面板、塑料面板、亚克力面板，不需要针对不同面板厚度单独调整安装结构。背部的接线引脚采用直插式设计，分别对应电源输入与电压采样端，引脚间距符合通用接插件的适配标准，既可以直接焊接在设备内部的PCB板上，也可以通过杜邦线、冷压端子快速接线，适配不同的装配工艺需求。

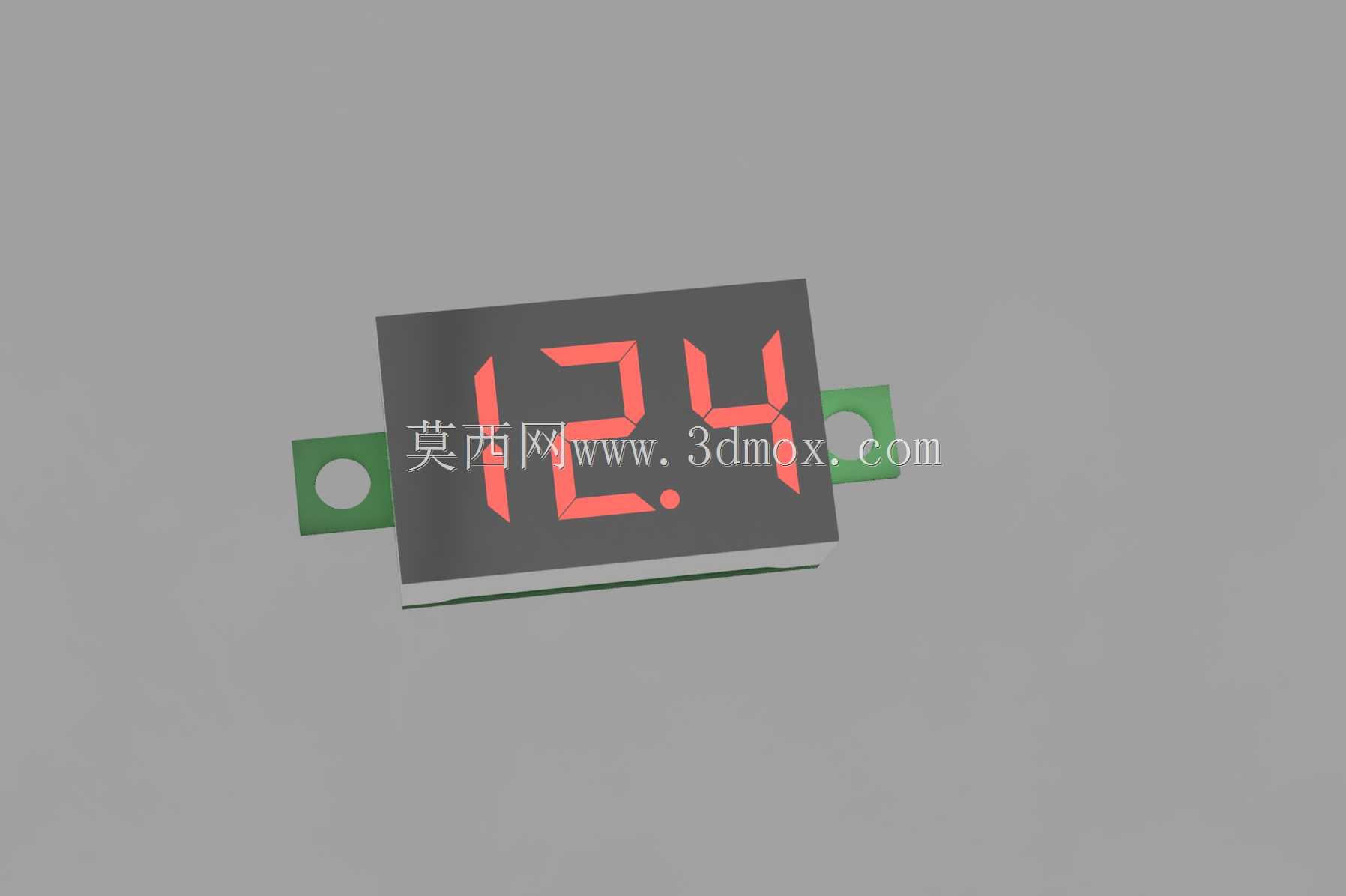

　　外形尺寸的设计遵循了小型化、通用化的原则，主体方形截面的尺寸适配市面上主流的微型数显表头安装开孔规格，不需要单独定制开孔模具，设备厂商在做面板设计时可以直接沿用通用开孔尺寸，降低开模成本。壳体正面的数码管区域做了黑色遮光处理，能减少环境光线对数码管显示的干扰，同时避免内部电路板的结构直接外露，提升整体的整洁度。侧边的固定耳片做了加厚处理，在反复拆装或者长期受震动的场景下（比如车载设备、移动实验装置），不会出现耳片断裂的问题，提升结构耐用性。

　　从设计细节来看，这款电压表的壳体采用分体式卡扣结构，前后壳通过卡扣配合装配，不需要打螺丝固定，生产装配时可以快速完成壳体拼接，提升组装效率；内部电路板的定位槽在壳体内部直接成型，电路板装入后不会出现晃动移位，避免运输或者使用过程中震动导致的元件虚接、引脚脱焊问题。数码管与壳体正面的显示窗口之间做了齐平设计，不会出现积灰的缝隙，长期使用后不需要拆开清理显示区域的灰尘，降低后期维护成本。接线引脚的长度做了适配设计，既保证焊接或者接插件连接时有足够的接触长度，又不会因为引脚过长导致安装后背部与其他元件出现干涉，在空间紧凑的小型设备内部也能顺利安装。

　　在实际选型应用中，这类电压表不需要额外的校准操作，出厂前已经完成量程匹配，接入对应量程的直流回路即可正常显示，不需要用户做复杂的参数设置，对于设备组装厂或者DIY制作者来说，能大幅降低调试的时间成本。同时其宽电压适配的特性，不需要单独给电压表配置独立的供电回路，直接从被测电压回路取电即可工作，简化了整体的接线设计，减少设备内部的布线数量，降低接线故障的概率。针对不同的安装场景，这款表头的安装结构也支持灵活调整，如果是薄面板安装，可以在耳片处加装橡胶垫片，既可以提升固定的紧密性，也能起到一定的减震作用；如果是在需要密封的柜体上安装，也可以在壳体与面板的贴合处加装密封胶条，满足基础的防尘防护需求。
