多工位烙铁头收纳放置架结构设计

　　在电子组装、电路板返修、线束焊接这类日常焊接作业场景里，烙铁头的收纳一直是工位5S管理里容易被忽略的细节。不少一线作业台面上，更换下来的烙铁头要么随意堆放在耐高温垫上，要么插在简易的金属架里，不仅容易碰损烙铁头的镀层，不同型号的烙铁头混放还会增加拿取时的挑选时间，碰到刚换下的高温烙铁头还存在烫伤隐患。这款烙铁头放置架的设计，就是针对这类工位痛点做的结构化收纳方案。

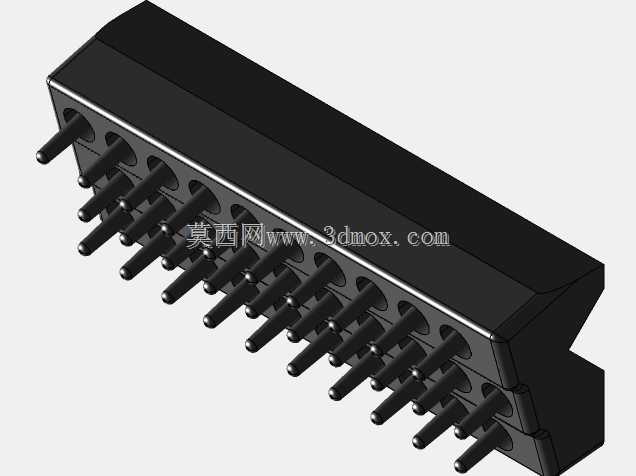

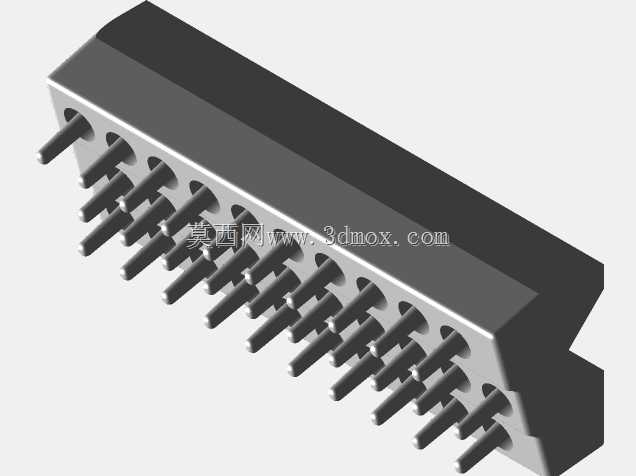

　　从功能特性来看，架体总共设置了30个独立的插装工位，每个工位对应适配Tenma型中空烙铁头，这类烙铁头的尖端内径为4mm，使用时是直接滑套在加热元件的陶瓷芯上，插装孔的孔径做了适配性的公差匹配，既能让烙铁头顺畅插入，又不会因为间隙过大出现晃动歪斜的情况。每个插装位都是独立的沉孔结构，孔深刚好能承托烙铁头的柱身部分，露出的尖端部分朝上，拿取时可以直接捏住烙铁头的隔热段快速取出，不会碰到高温的工作端。

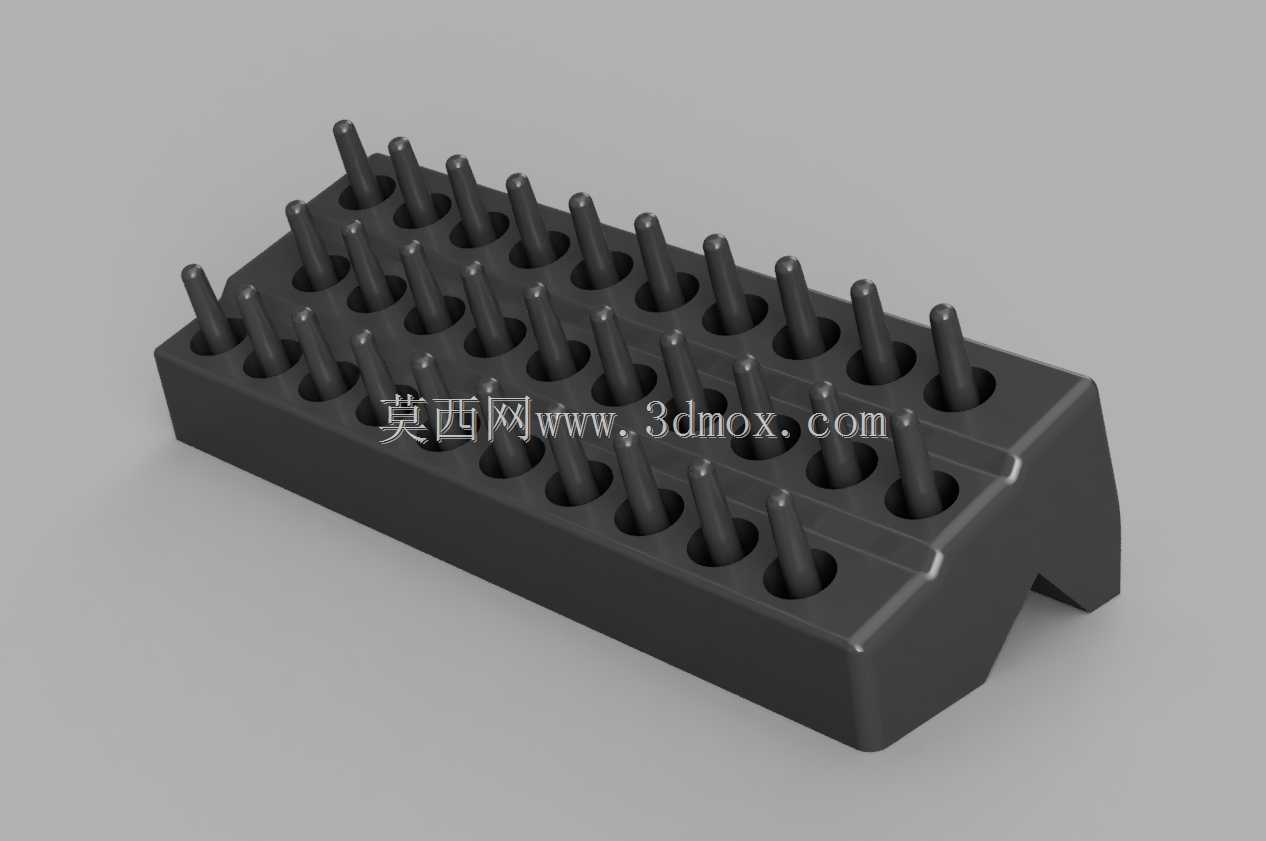

　　设计思路上没有采用常见的圆形旋转架结构，而是选择了长条形的梯台块式结构，这种结构的优势在于放置稳定性更强，底部做了内凹的支撑脚，整个架体的重心落在底部支撑面的中心区域，哪怕拿取烙铁头时不小心碰到架体边缘，也不容易出现侧翻的情况。架体的上表面做了阶梯式的排布，前后排的插装孔存在高度差，后排的插装位比前排高出一截，这样所有插在架上的烙铁头都不会被前排遮挡，站在作业位前一眼就能看清所有工位上的烙铁头型号，不用抬手翻找。整体外形采用一体式的块体设计，没有多余的拼接结构，材质选用耐高温的硬质工程塑料，表面做了哑光磨砂处理，哪怕溅上焊锡渣也不容易粘连，日常清理只需要用干布擦拭即可。

　　安装边界方面，整个架体的长度适配常规电子作业台的工具摆放区宽度，深度不超过150mm，不会占用过多的台面操作空间，底部不需要额外的固定件，依靠自身重量就能稳定放置在台面上，如果需要固定在防静电工作台的型材边上，底部的内凹结构也预留了粘贴耐高温魔术贴或者加装卡扣的空间，不会破坏原有台面的结构。

　　实际使用场景中，这类放置架不仅可以用来收纳待更换的常温烙铁头，刚从焊台上取下的高温烙铁头也可以直接插入空置的工位上临时放置，沉孔结构可以隔绝烙铁头和台面的直接接触，避免高温烫坏台面的防静电胶皮。不同工位可以按照烙铁头的刀口类型、温度等级做分区摆放，比如尖嘴头、斜口头、刀口头分区域插放，作业时更换烙铁头的时间可以缩短近一半，也能避免不同型号的烙铁头混放导致的拿错问题。架体的边角都做了R角倒圆处理，没有尖锐的棱角，日常拿取挪动的时候不会刮破手套或者划伤手臂，符合工位工具的安全设计要求。和市面上常见的单层烙铁架不同，这款放置架没有集成烙铁手柄的放置位，是专门针对烙铁头收纳做的专用工装，适合需要频繁更换不同烙铁头的小批量焊接、返修工位使用，和焊台自带的手柄架搭配使用，就能完成整个焊接工具的规整摆放。
