缓降式马桶座连接铰链结构设计

　　在民用卫浴产品的结构设计范畴里，马桶座的缓降铰链是直接影响使用体验的核心功能构件，日常使用场景中，无缓降结构的马桶座圈、盖板下落时会产生明显撞击噪音，长期撞击还会导致陶瓷本体崩边、座圈盖板开裂，而带阻尼缓降功能的铰链，能够让座圈与盖板在下落末端自动减速，平稳贴合陶瓷座面，既消除了撞击异响，也能延长整套卫浴产品的使用寿命。这类铰链的安装场景覆盖绝大多数家用连体、分体式坐便器，部分商用公共卫生间的坐便器也会采用同结构的铰链配件，不同品牌的坐便器安装孔位虽然存在细微差异，但核心的连接逻辑、缓降功能实现路径基本一致，设计时只要把控好安装孔距、连接轴的同轴度，就能适配多数常规规格的坐便器产品。

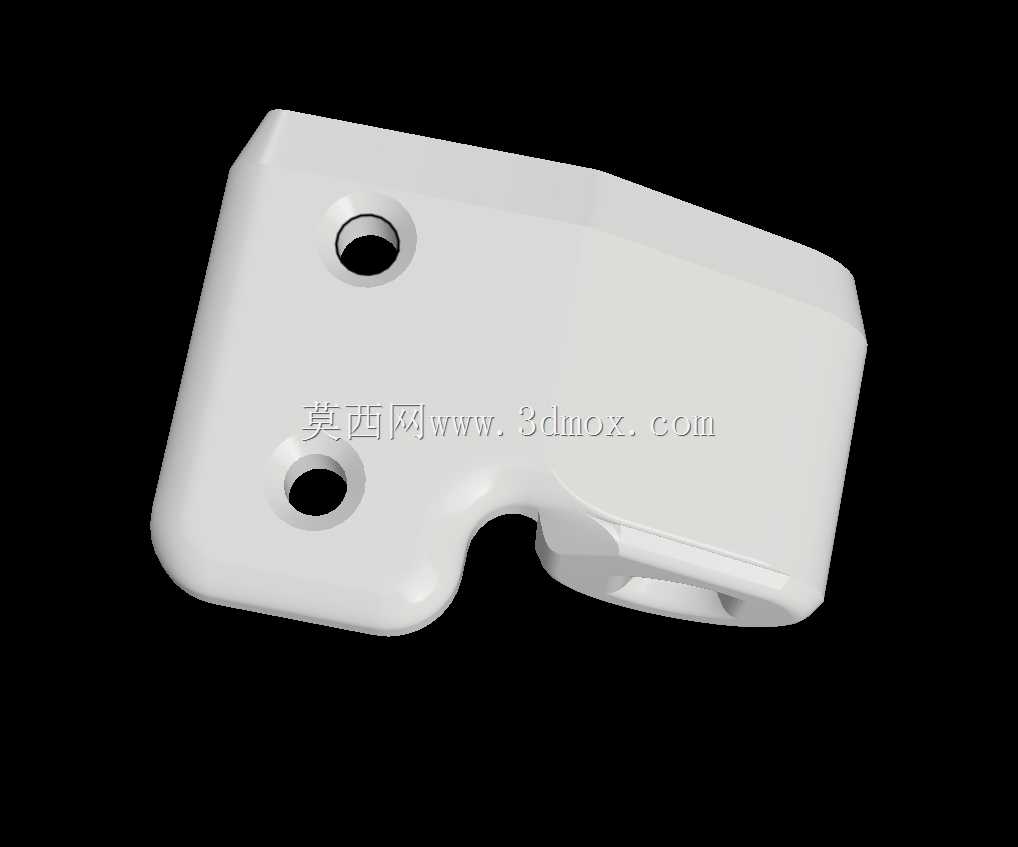

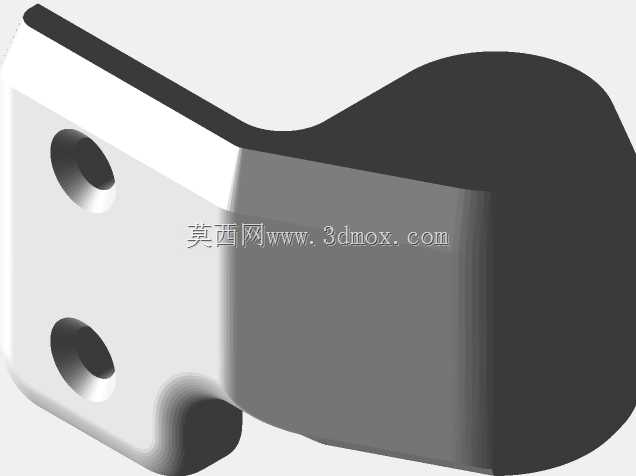

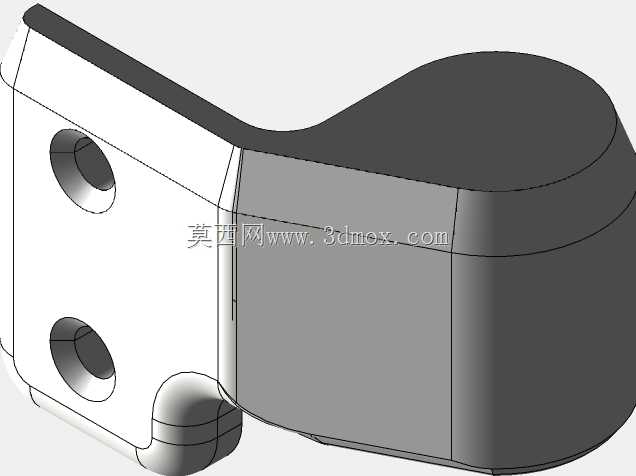

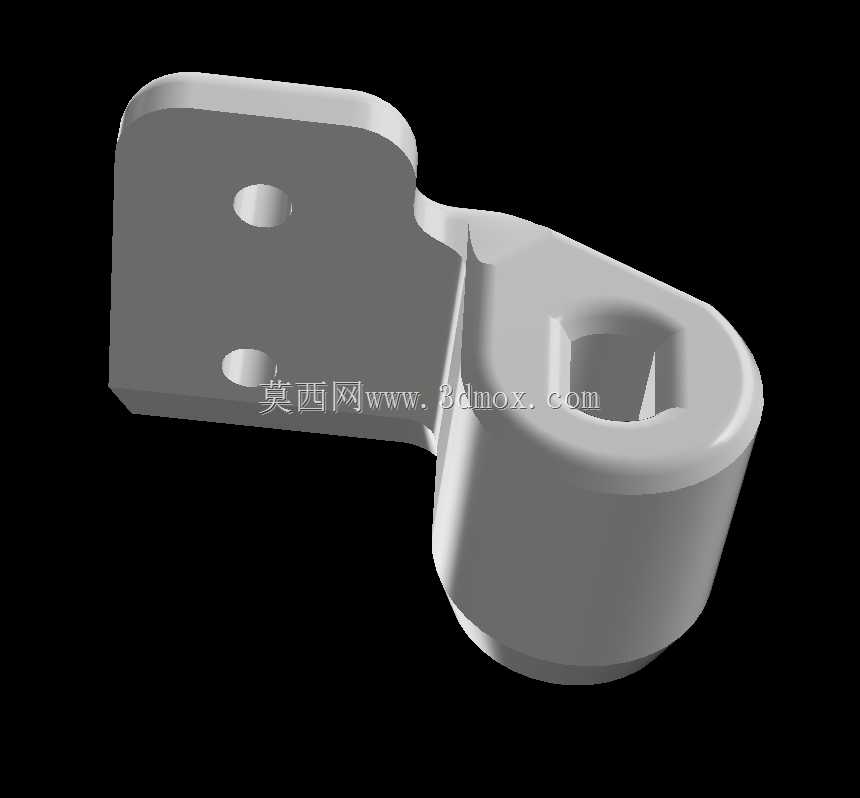

　　从功能特性来看，这款缓降铰链采用单侧承托的结构形式，主体为一体化的块状承托结构，上面设置两个沉头安装孔，用于通过紧固件将铰链主体固定在马桶陶瓷座的后侧安装平面上，侧向伸出的轴套结构用于和座圈、盖板的连接臂配合，内置的阻尼结构能够提供稳定的转动阻力，不管是座圈单独下落还是盖板连带座圈一同下落，都能在接近闭合位置时将下落速度降至极低，避免硬接触冲击。和传统的双侧对称铰链不同，这款单侧结构的铰链在安装时不需要调整两侧的同轴度，单侧固定即可完成装配，对安装工人的操作要求更低，也能避免长期使用后两侧铰链阻尼衰减不一致导致的盖板歪斜、卡滞问题。

　　设计这款铰链结构的时候，首先要考虑的是安装边界的适配性，常规坐便器后侧的安装平面宽度有限，铰链主体的外轮廓不能超出陶瓷座的边缘，同时要避让陶瓷本体的弧度曲面，所以主体的外侧边缘做了贴合陶瓷弧度的切角处理，两个安装孔的孔距按照市面主流坐便器的安装孔距标准设置，沉头孔的深度要匹配常用的沉头自攻螺丝规格，保证螺丝锁紧后头部不会高出铰链表面，避免和转动的座圈连接臂发生干涉。轴套部分的内径尺寸要和通用的座圈连接轴直径匹配，轴套的长度要足够承托连接臂的受力，避免座圈受侧向力时出现轴套断裂的问题。考虑到卫浴场景长期处于高湿度、多清洁化学品接触的环境，结构设计时所有的转角位置都做了圆角过渡，没有尖锐的直角死角，既避免清洁时积留污渍，也能减少应力集中，提升构件的长期受力强度。

　　从材料选型的匹配性来看，这款结构的壁厚设计兼顾了强度需求和成型工艺要求，如果采用注塑工艺生产，主体壁厚保持均匀，避免出现缩痕、气泡等成型缺陷，如果采用增材制造方式制作替换件，壁厚设置也能满足FDM或者光固化工艺的成型要求，不需要额外添加大量支撑结构，打印完成后简单去除支撑就能进行装配。受力层面，铰链主体需要承受座圈、盖板的全部重量，还要承受用户落座时传递的部分动载荷，所以安装孔周边的位置做了局部加厚处理，轴套和主体连接的位置做了加强筋过渡，避免长期受力后出现连接位置断裂的问题。实际装配过程中，只需要将铰链主体对准陶瓷座上的预装孔位，拧入紧固件完成固定，再将座圈和盖板的连接臂插入轴套，调整好转动阻尼的力度，就能实现稳定的缓降效果，日常使用过程中不需要额外添加润滑油，密封的阻尼结构也不会出现漏油、阻尼衰减过快的问题，适配日常高频次的使用需求。

　　在结构细节的处理上，铰链的上表面做了微弧过渡，和座圈闭合后的下表面弧度贴合，不会出现闭合后缝隙过大、藏污纳垢的问题，主体的下表面做了平面处理，和陶瓷安装面完全贴合，锁紧螺丝后不会出现翘边、晃动的情况。轴套的开口位置做了导向倒角，安装连接臂的时候不需要精确对准就能顺利插入，降低装配的难度。和市面上常见的外露式弹簧缓降铰链不同，这款结构的阻尼组件完全内置在主体内部，外观没有外露的功能零件，整体更加简洁，清洁的时候可以直接擦拭表面，没有清洁死角，也不会因为清洁时的水淋、清洁剂接触导致内部阻尼结构失效。对于卫浴产品的结构设计人员来说，这类铰链的结构逻辑可以直接复用在多款不同造型的坐便器产品上，只需要根据产品的整体造型调整主体的外轮廓曲面，核心的安装孔位、轴套尺寸、阻尼结构参数都可以保持通用，能够大幅缩短新产品的开发周期，减少开模验证的成本。对于需要做配件替换的用户来说，这款结构的尺寸通用性强，只要测量原有铰链的安装孔距、轴径参数匹配，就可以直接替换安装，不需要对坐便器本体做额外的打孔、打磨改造，替换成本低，安装操作简单。
