KBOX微型壳体类防护结构设计

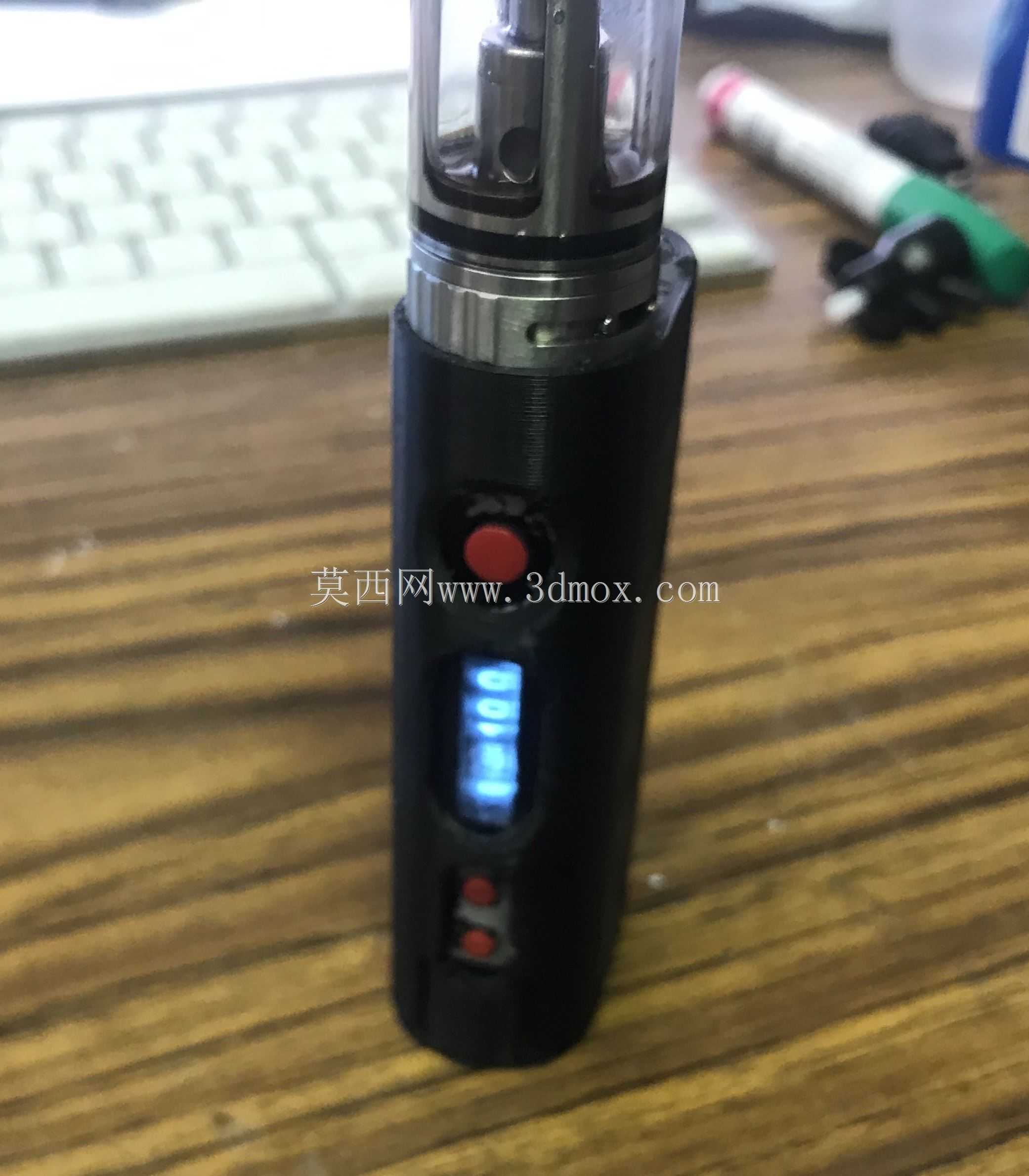

　　在小型流体控制元件的配套防护设计领域，这类半圆柱包覆式壳体的应用场景十分明确，主要针对小型阀体类元件做外部防护与握持适配，常见于便携雾化设备、小型气路控制模组的外部配套结构，日常使用中既可以隔绝外部灰尘、汗液对阀体内部精密配合结构的侵蚀，也能优化握持手感，避免金属阀体直接接触带来的冰凉触感或者剐蹭问题。

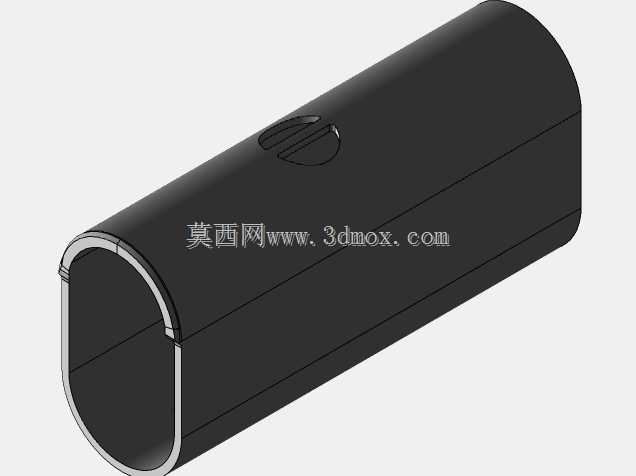

　　从实际功能特性来看，这款壳体的核心设计点集中在开口处的唇口锁止结构上，当采用TPU这类邵氏硬度60A-85A区间的柔性材料制作时，唇口位置可以依靠材料自身的弹性变形，在套装到阀体对应卡槽位置后实现回弹卡合，不需要额外设置卡扣或者粘接结构，就能把整个壳体牢牢锁定在阀体外部，日常插拔、握持使用过程中不会出现松脱移位的问题。如果后续生产需要切换ABS、PC这类刚性材料做硬质壳体版本，只需要在建模阶段直接移除唇口特征，改用壳体内壁做定位筋配合阀体卡槽的方式实现固定，不需要对整体包覆轮廓做大幅调整，设计预留的适配冗余度比较高。

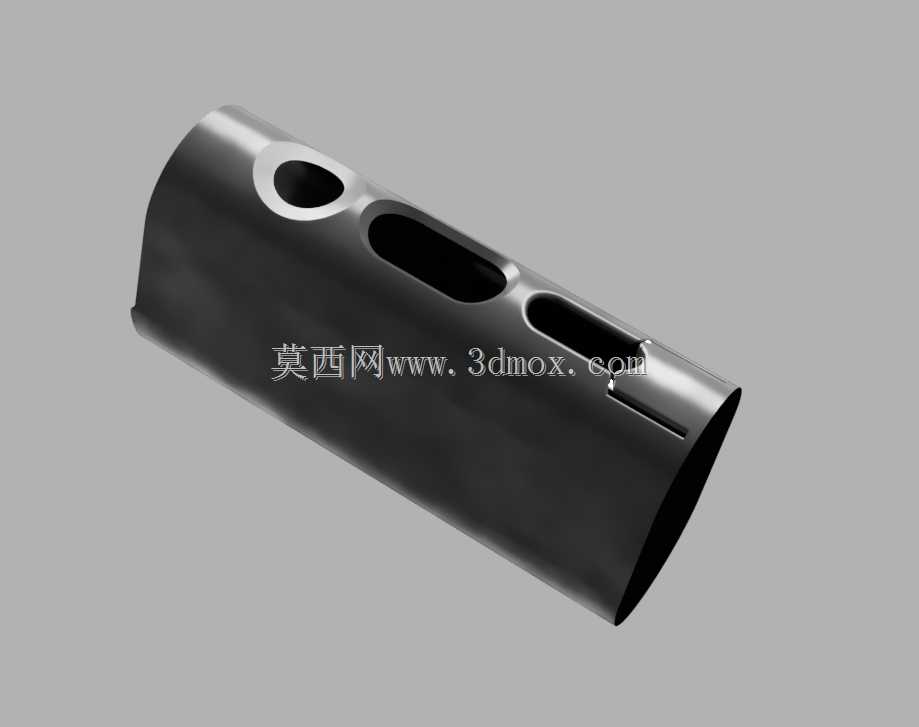

　　设计思路上没有采用常规的方形全包结构，而是选择了半圆柱的整体外形，一方面是匹配内部阀体本身的圆柱类轮廓，尽可能减少壳体的多余壁厚，控制整体的外形尺寸，让装配后的整体直径不会过度增加，保持便携设备的小巧属性；另一方面半圆柱的平面侧可以自然形成握持的定位面，用户握持的时候不会出现壳体在手中转动的问题，侧面预留的凹陷标识位，既可以做品牌标识的模内成型，也能作为盲操作的触感定位点，方便用户在视线不聚焦的情况下快速识别设备的操作方向。整个壳体的壁厚设计遵循柔性件与刚性件的通用成型要求，柔性材料生产时壁厚控制在1.2-1.8mm区间，既保证足够的包覆弹性，也不会因为壁厚过大导致材料浪费或者套装时阻力过大；如果切换刚性材料生产，壁厚可以调整到1.0-1.5mm，同时在壳体内壁增加0.3mm高度的纵向加强筋，既提升壳体的结构抗变形能力，也能减少壳体和阀体外壁的接触面积，降低套装时的摩擦阻力。

　　从安装边界的尺寸控制来看，这款壳体的内部型腔完全匹配对应阀体的外部轮廓，开口端的尺寸公差按照柔性件MT7级、刚性件MT5级的精度预留，套装后壳体端面和阀体对应台阶面的贴合间隙控制在0.2mm以内，不会出现积灰的缝隙。壳体的整体长度刚好覆盖阀体的握持操作区域，两端不会超出阀体的接口位置，避免影响阀体两端的管路或者雾化芯的安装拆卸，侧面的凹陷特征距离开口端的位置预留了足够的操作空间，不会在套装过程中和阀体的侧部结构产生干涉。整个结构不需要额外设计支撑结构就可以完成生产，柔性材料采用注塑工艺生产时，模具结构简单，只需要前后模对开就可以完成成型，没有复杂的抽芯或者斜顶结构，量产的模具成本控制难度较低；如果采用3D打印做小批量验证，不管是FDM工艺还是光固化工艺，都可以直接摆放打印，不需要添加额外的支撑结构，打印完成后只需要简单去除毛边就可以直接试装配验证，验证周期可以大幅缩短。

　　在实际的结构验证过程中，这类包覆式壳体需要重点考核反复拆装的耐久度，采用TPU材料制作时，唇口位置经过500次以上的反复拆装变形，依然可以保持足够的卡合力，不会出现松弛脱落的问题；刚性材料版本则需要重点考核跌落性能，1.2米高度自由跌落至水泥地面时，壳体不会出现开裂，同时锁止结构不会松脱，依然可以保持和阀体的紧密配合。壳体的外表面做细晒纹处理，既可以提升握持的摩擦力，也能掩盖生产过程中可能产生的轻微划痕或者熔接痕，提升成品的外观良率。
