机柜用方形卡装预埋螺母结构设计

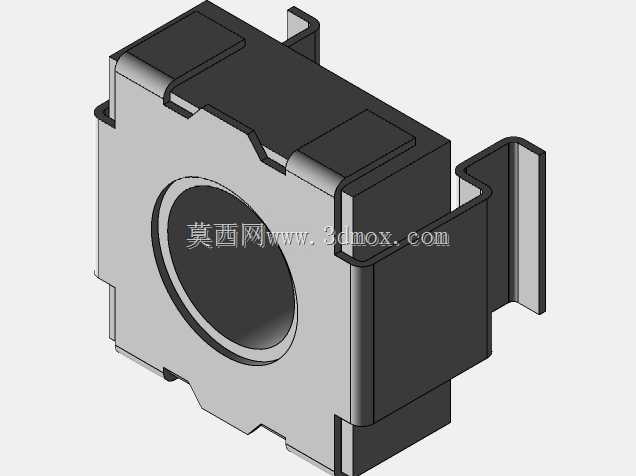

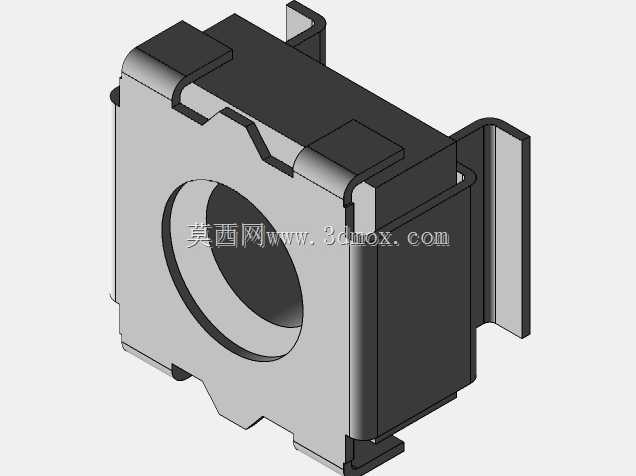

　　在电气机柜、工业控制柜、服务器机柜等钣金柜体的装配场景中，常规的焊接螺母存在定位精度差、焊接变形影响板面平整度、后期无法调整安装位置的痛点，而这种方形卡装预埋螺母正是为解决这类装配问题开发的专用紧固件。这类螺母不需要预先焊接在钣金板面上，而是通过柜体侧板、立柱上预先冲压的卡装孔位直接推入卡接，依靠自身两侧的弹性卡爪与方形定位台实现双向锁止，安装后不会随螺栓拧转发生跟转，也不会从安装孔中脱落，大幅提升了柜体内部导轨、层板、电气安装板等部件的装配效率。从结构设计逻辑来看，该螺母主体采用方形基座设计，区别于圆形卡装螺母，方形结构能够完全嵌入钣金件上对应的方形冲裁孔中，从根源上消除螺栓拧紧过程中螺母随转的问题，

　　不需要额外使用工具固定螺母本体，单人即可完成单侧螺栓锁紧作业。基座两侧延伸出的弹性卡臂采用带倒扣的弯折结构，卡臂的弯折角度经过反复校核，推入安装孔时卡臂受挤压向内收拢，完全穿过孔位后卡臂自动弹开，倒扣结构牢牢勾住钣金板面的背面，即使在未穿入螺栓的状态下，螺母也能稳定固定在安装孔位上，不会在柜体运输、周转过程中脱落移位。螺母中心的螺纹孔采用标准公制内螺纹设计，螺纹精度满足通用紧固件装配公差要求，能够适配对应规格的全螺纹螺栓、十字槽螺钉等常用连接件，螺纹孔周边做了局部加厚处理，保证足够的螺纹啮合长度，避免长期受载后出现螺纹滑牙、基座开裂的问题。从安装边界尺寸来看，方形基座的外形尺寸与标准机柜安装孔的冲裁尺寸完全匹配，单边间隙控制在0.

　　1mm以内，既保证推入过程顺畅无卡滞，又不会出现安装后晃动间隙过大的问题；两侧卡臂的展开长度经过计算，适配1.2mm到2.5mm厚度范围的常规机柜钣金板材，卡臂倒扣的咬合深度刚好覆盖常用板厚区间，不会出现板厚较薄时卡接量不足容易脱落，或是板厚较厚时无法完全推入卡接的问题。螺母一侧延伸出的定位挡边结构，能够在推入安装时抵靠在钣金孔的边缘，控制螺母的推入深度，保证螺母端面与钣金板面的相对位置精度，避免推入过深导致螺纹孔与安装面错位，或是推入过浅导致卡接不牢的问题。在实际柜体装配应用中，这类预埋螺母可以在钣金板材冲压成型阶段就预先卡装到对应的孔位上，之后随板材一同进行表面喷涂、磷化等表面处理工序，不需要在表面处理后再进行焊接作业，

　　避免焊接高温破坏板面涂层，也杜绝了焊接飞溅、焊渣残留影响柜体外观质量的问题。后期柜体现场安装时，如果需要调整内部部件的安装位置，只需要用一字螺丝刀撬动两侧的弹性卡臂，就可以将螺母从原有孔位取出，重新卡装到新的调整孔位中，相比焊接螺母的不可调整特性，大幅提升了柜体内部布局调整的灵活性。在受力性能方面，该螺母的方形基座与安装孔的接触面积远大于圆形卡母，螺栓拧紧时的压紧力能够均匀分散到方形孔的整个接触面上，不会出现局部应力集中导致钣金板面凹陷变形的问题，静态拉拔力能够满足柜体层板、重型电气元件安装的承重要求，在长期受振动的工业现场环境下，卡接结构也不会出现松脱失效的问题。建模过程中需要重点关注弹性卡臂的弯折R角与壁厚参数，R角过小容易导致卡臂反复拆装时出现应力断裂，R角过大则会导致卡臂弹性不足，推入阻力过大；倒扣的倾斜角度需要兼顾推入顺畅度与拉拔锁紧力，角度过小容易松脱，角度过大则会导致安装时需要的推入力过大，影响装配效率。
