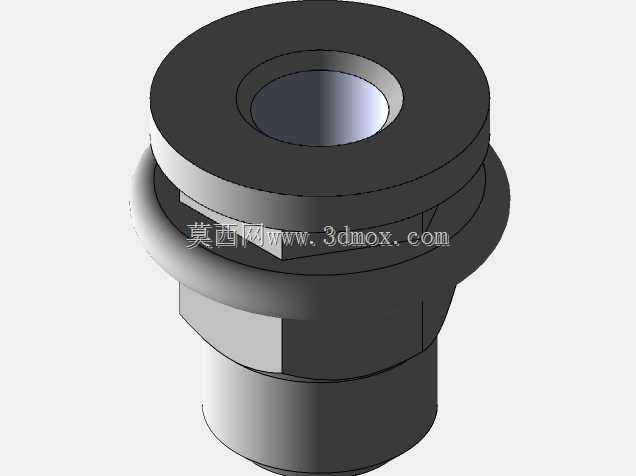

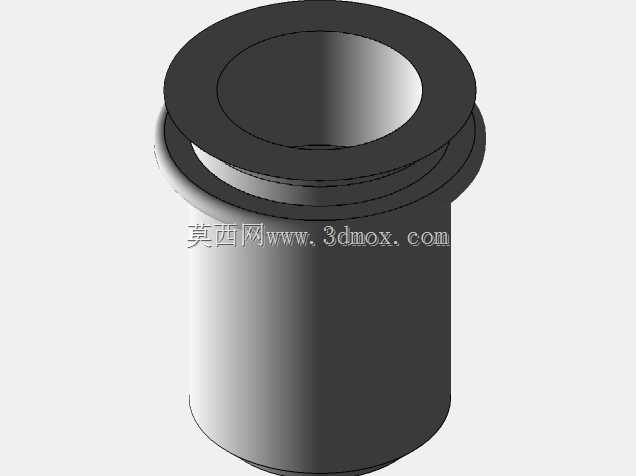

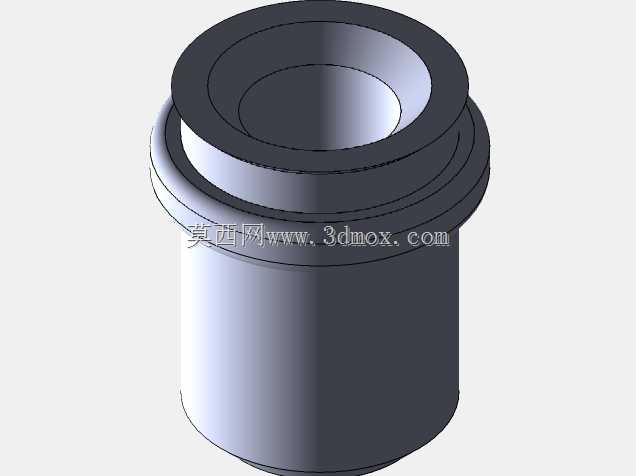

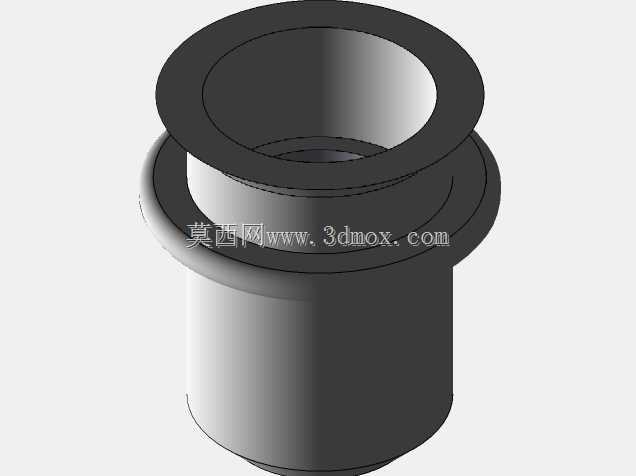

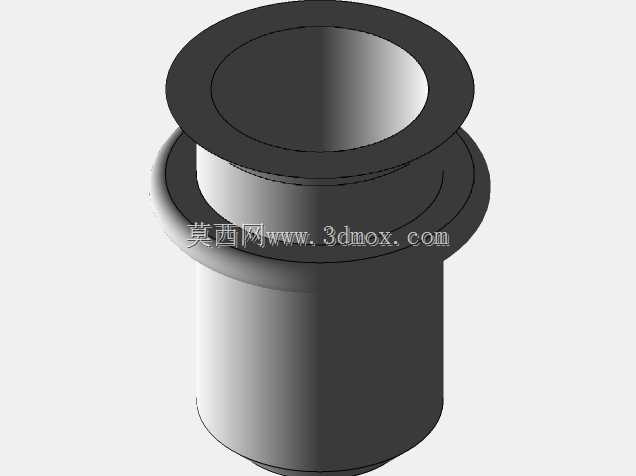

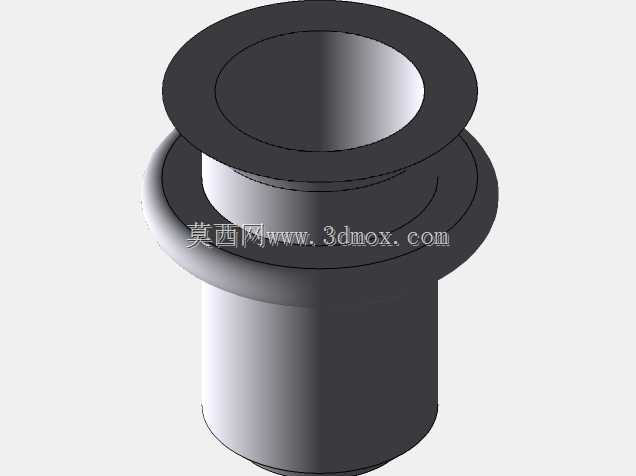

法兰面六角锁紧空心连接紧固件结构

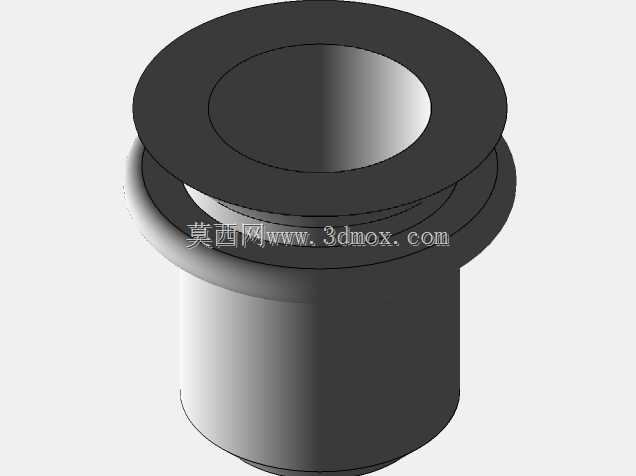

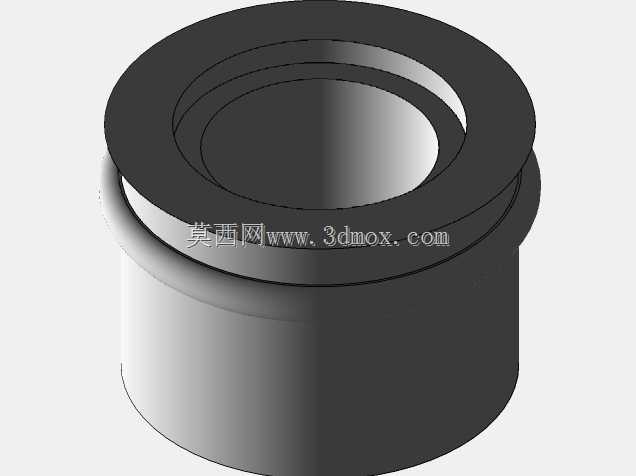

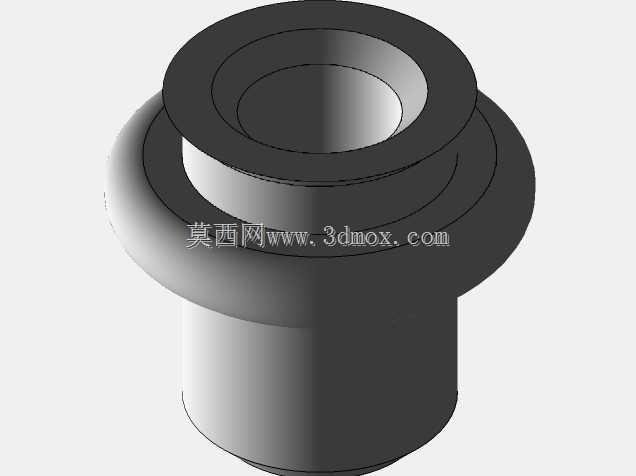

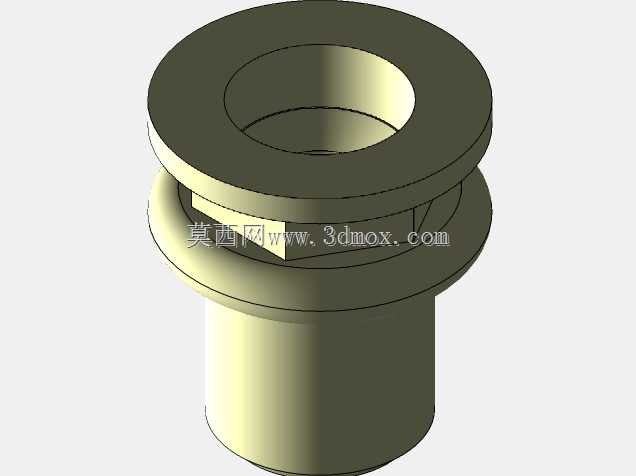

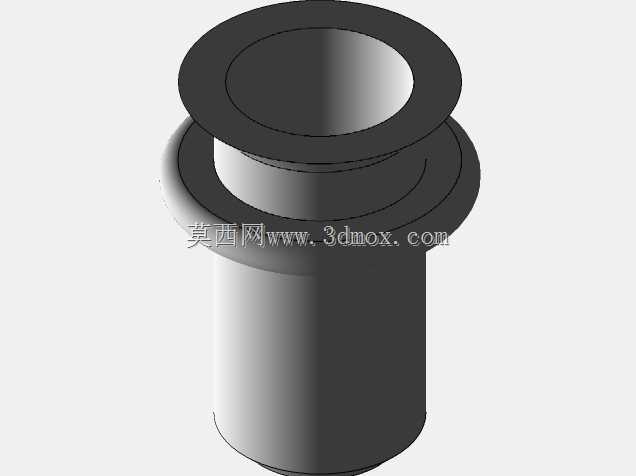

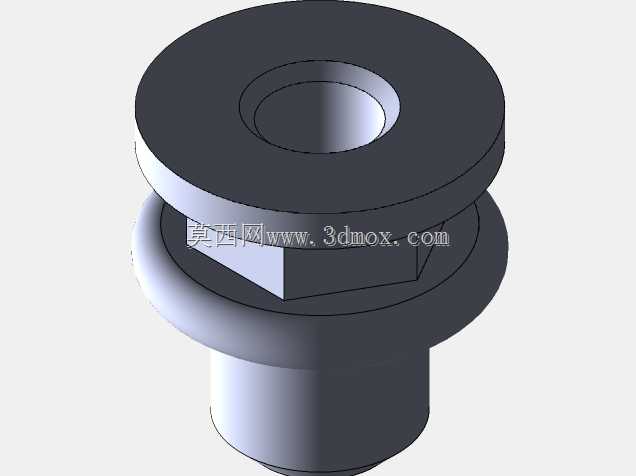

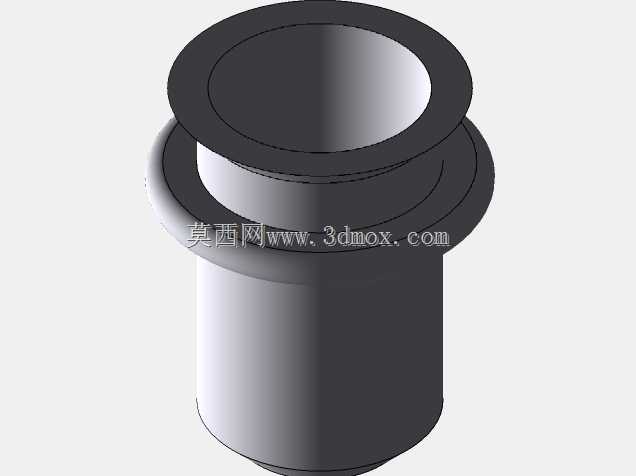

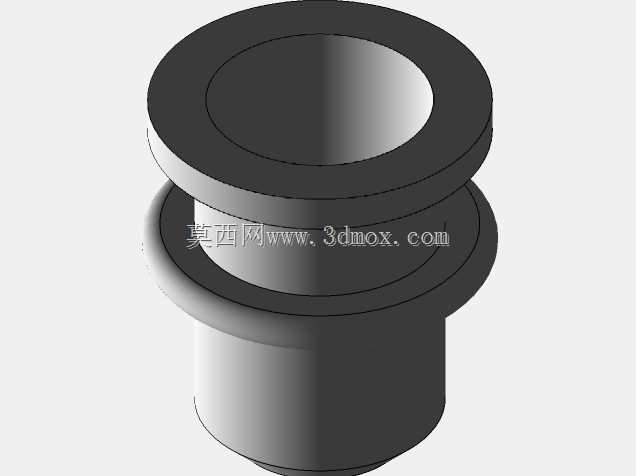

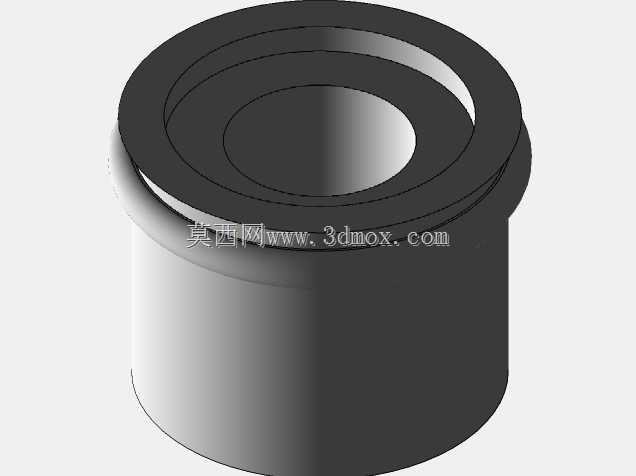

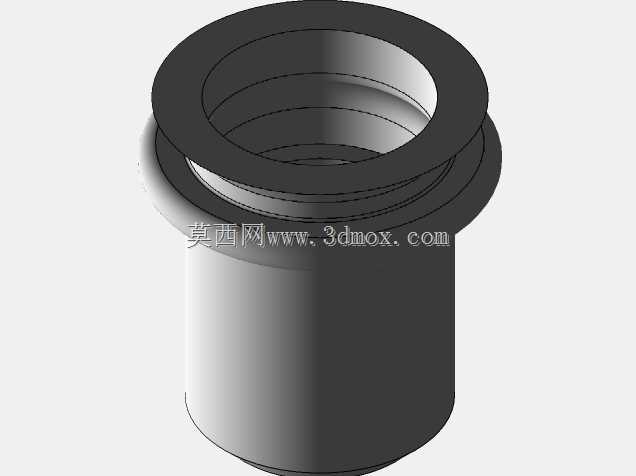

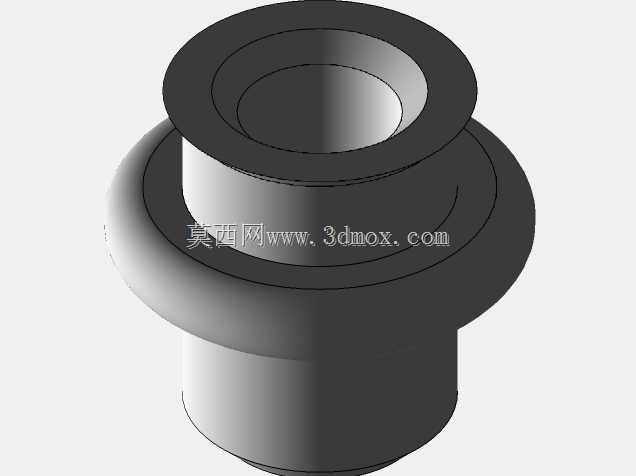

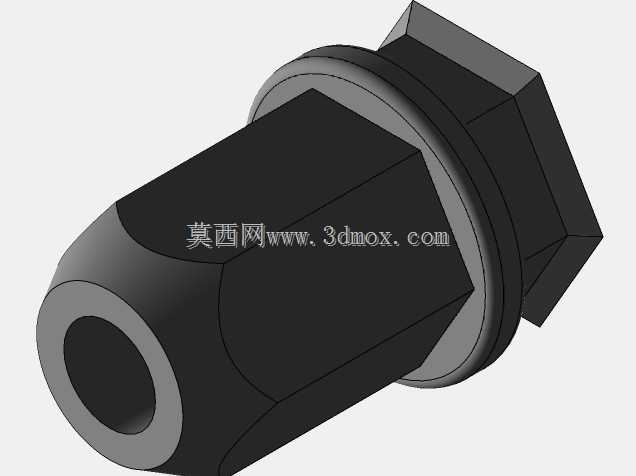

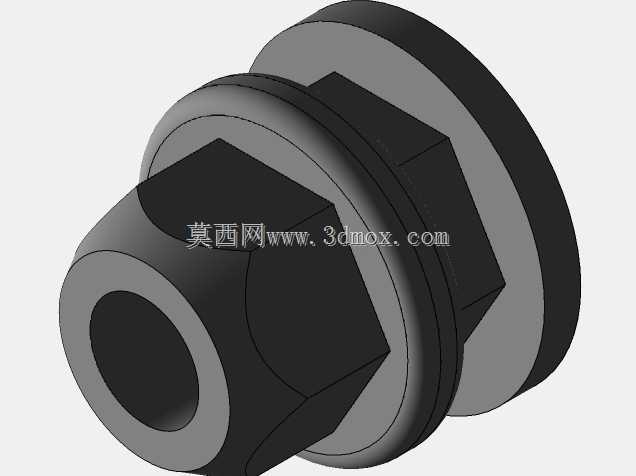

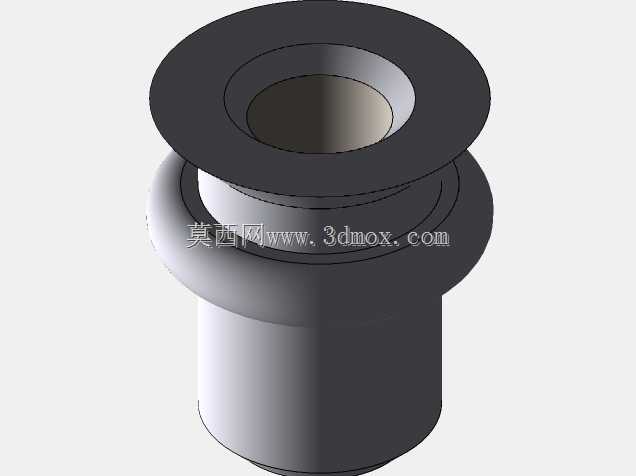

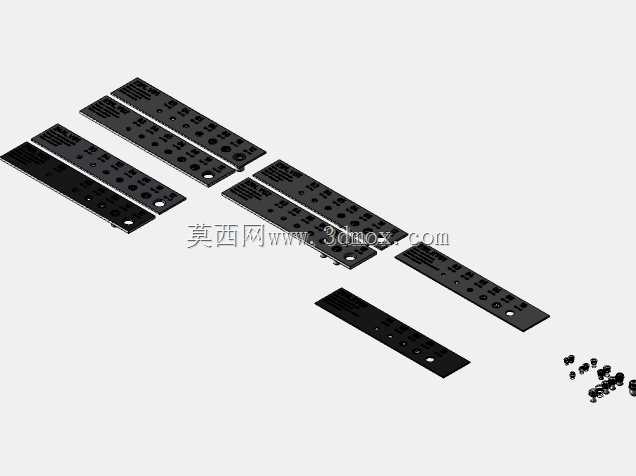

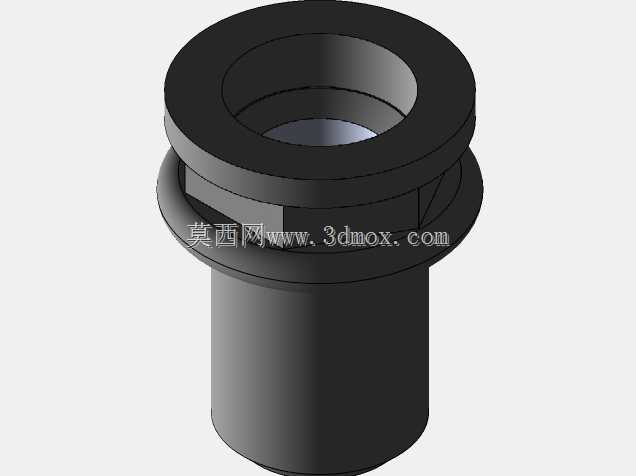

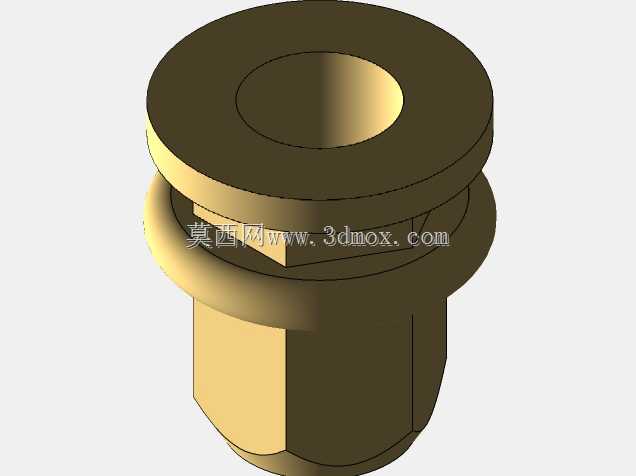

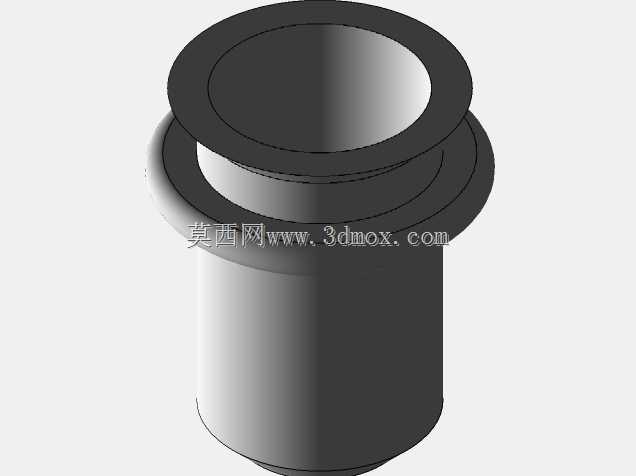

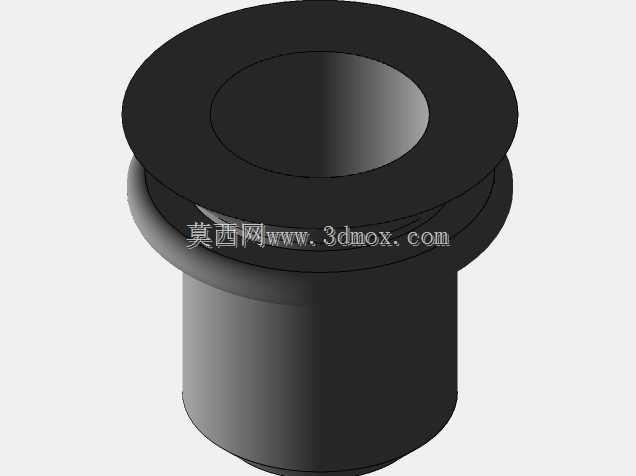

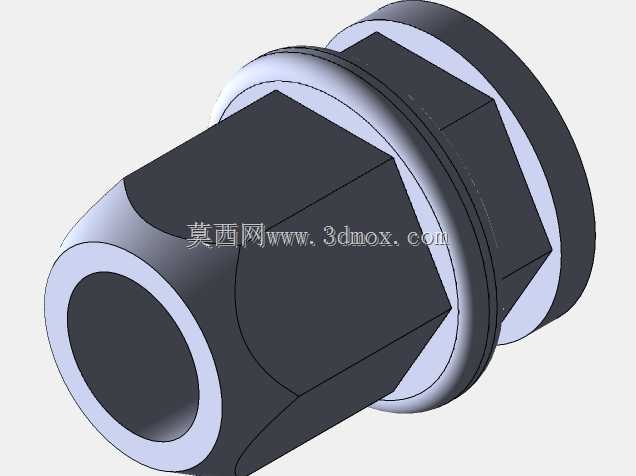

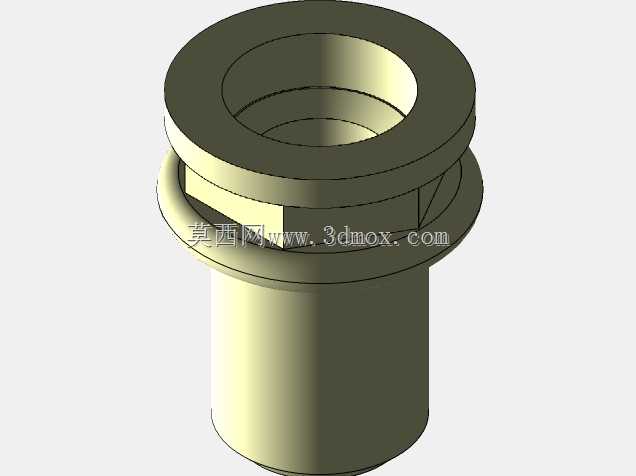

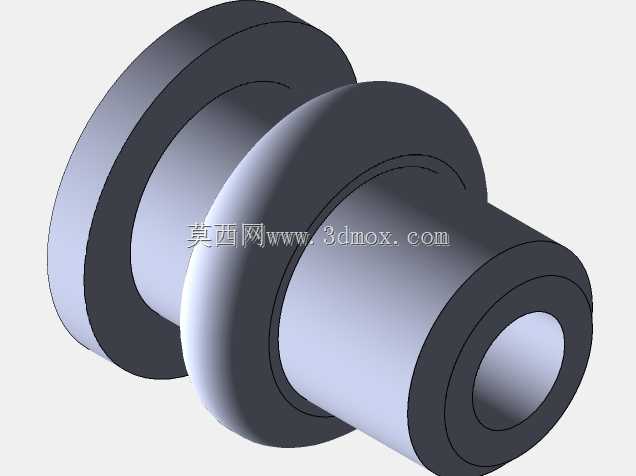

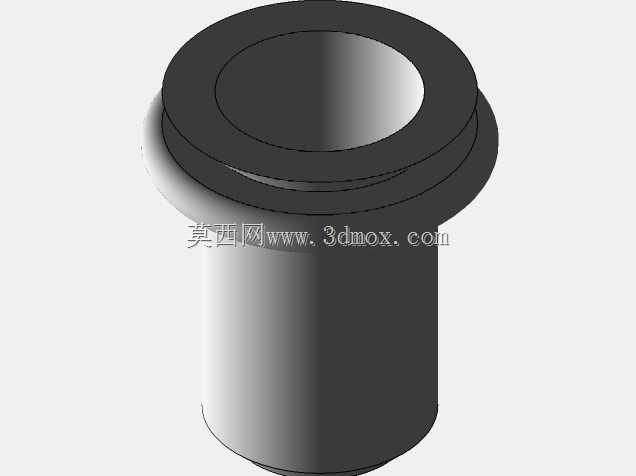

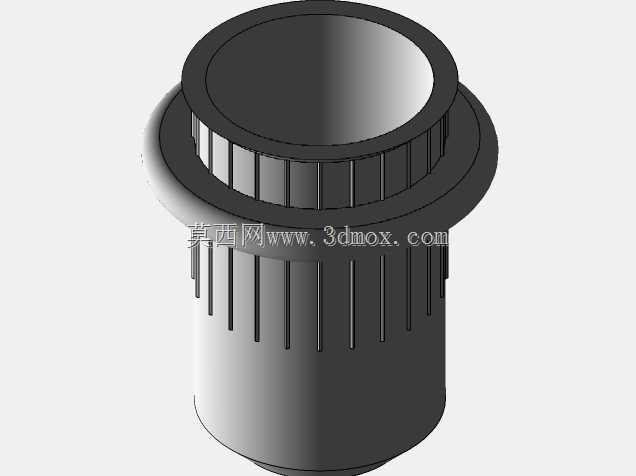

　　在各类机械设备的装配环节，紧固件的选型直接决定了连接结构的可靠性与后期维护成本，这款带法兰面的六角空心锁紧件，是针对薄壁件连接、穿线式安装场景开发的专用连接结构，在自动化设备机架装配、液压阀组集成、新能源设备线束过孔固定等场景中有着极高的应用频次。不同于常规实心螺母的设计，这款零件采用中心通孔结构，可在实现轴向锁紧的同时，为管路、线束、拉杆等构件提供贯穿通道，避免了传统装配中需要额外预留过孔、拆分连接节点的麻烦，尤其适合需要在连接点位同时完成构件固定与介质/线路穿设的装配需求。从结构设计逻辑来看，零件一端集成了一体式法兰盘，法兰盘的承压面做了微凸的平整处理，装配时无需额外加装平垫圈，即可增大与被连接件的接触面积，

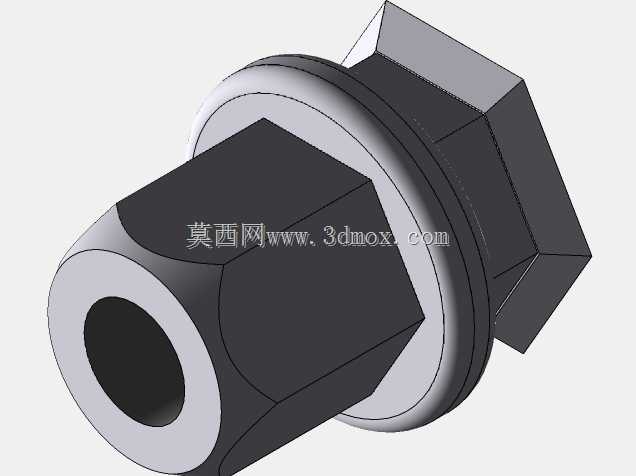

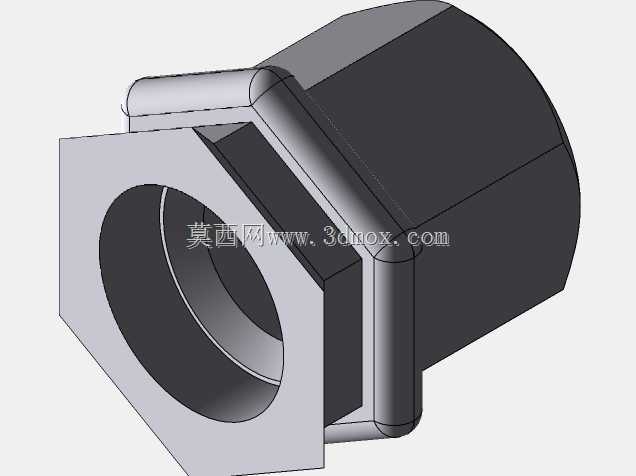

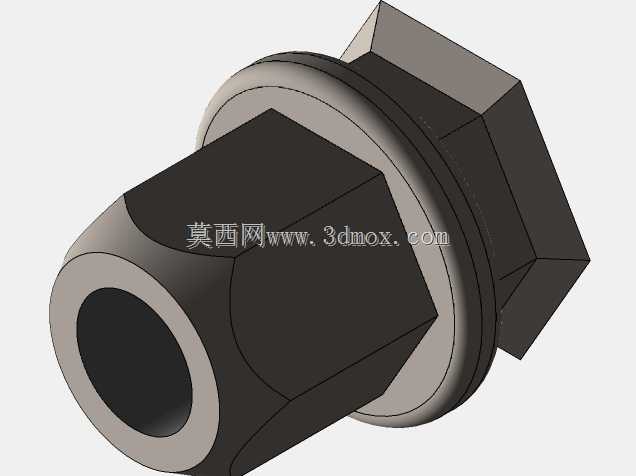

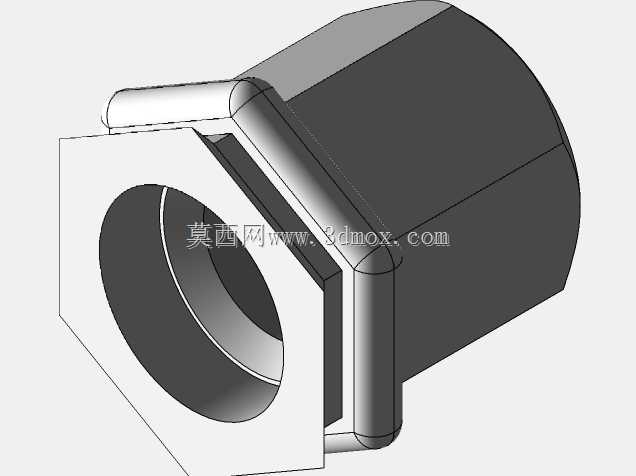

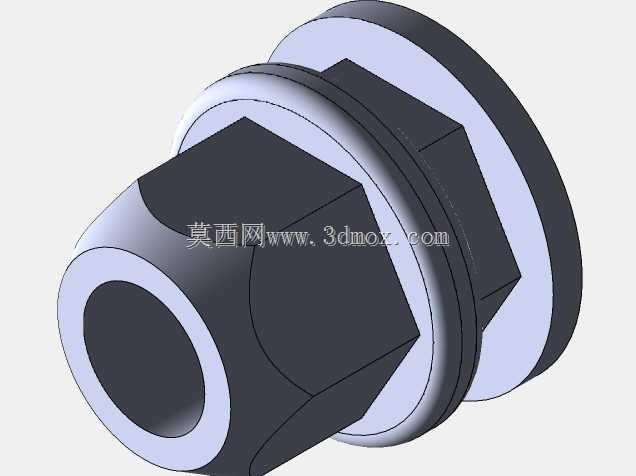

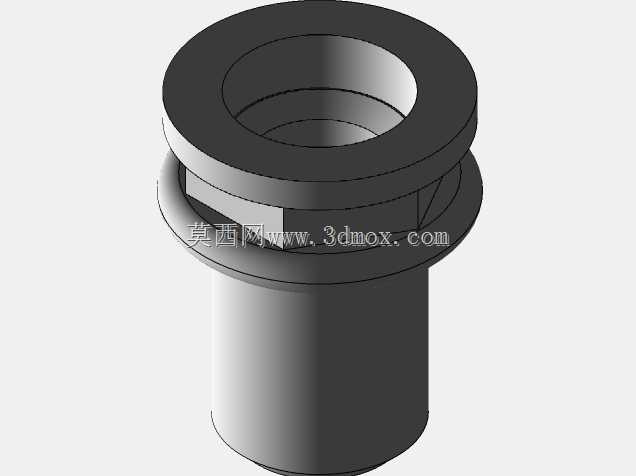

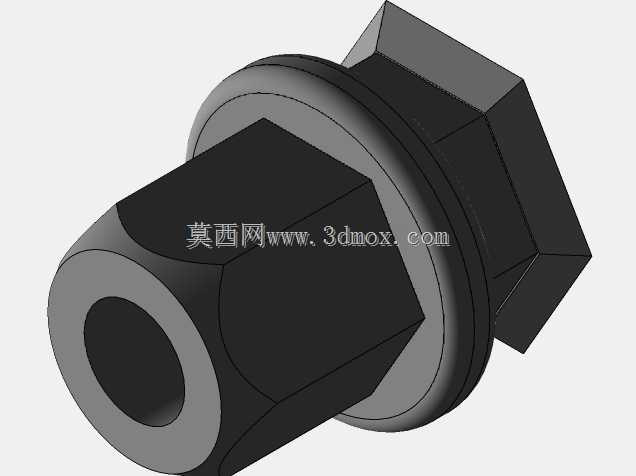

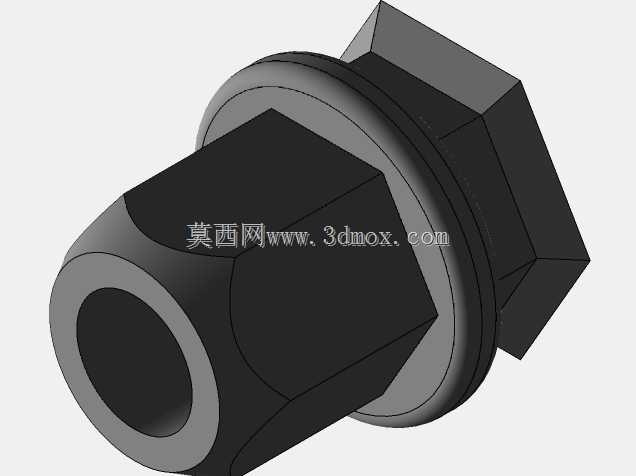

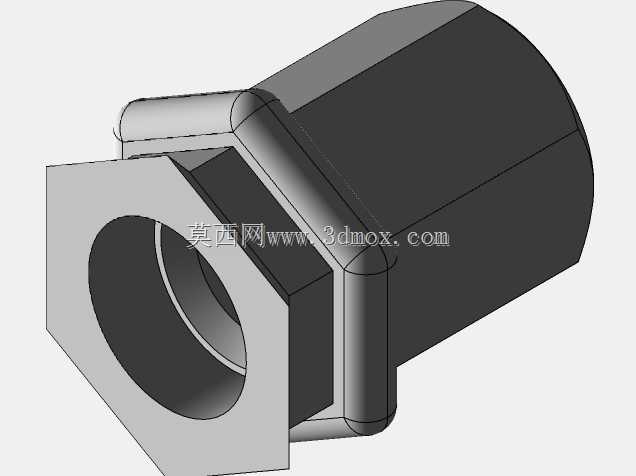

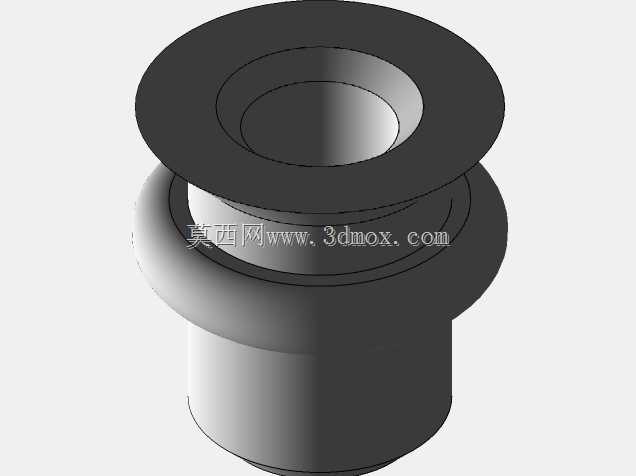

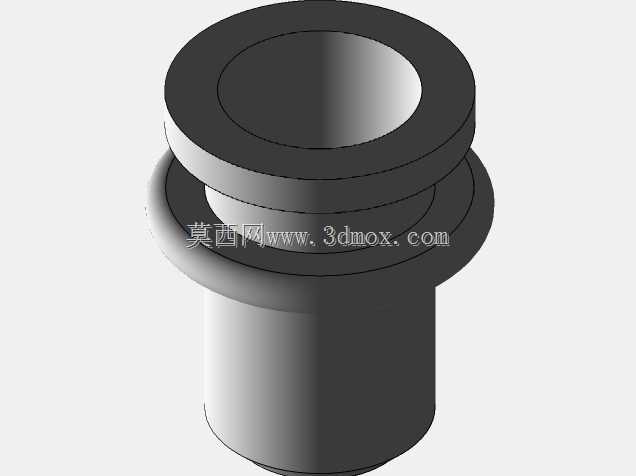

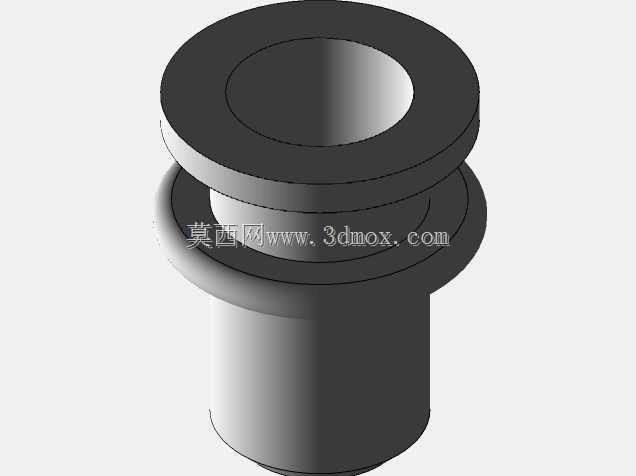

　　有效降低接触面的压应力，避免在铝合金、工程塑料等低强度被连接件表面压出凹痕，同时法兰盘与六角主体的衔接处做了圆角过渡，消除了应力集中点，在承受交变轴向载荷时不会出现法兰根部断裂的问题。六角主体的对边尺寸严格遵循通用紧固件的标准公差范围，可直接使用常规开口扳手、套筒工具进行锁紧作业，无需定制专用工装，现场装配的适配性极强，六角段的长度经过多轮验证，既保证了足够的螺纹啮合长度来提供可靠的锁紧力，又不会因为长度过长占用过多的装配空间，在紧凑安装空间内也能顺利完成拧紧操作。零件的内孔做了两级台阶设计，靠近法兰端的内孔直径略大于另一端，既可以适配不同直径的贯穿构件，也能在孔内加装密封圈、绝缘衬套等辅助配件，拓展了零件的使用场景，

　　比如在气动设备的气路穿板连接中，可在台阶孔内嵌入O型圈，实现穿板位置的静密封，无需额外设计密封结构。从安装边界来看，法兰盘的外径比六角对边尺寸大出30%左右，对应的安装沉孔尺寸可直接参照法兰外径预留0.2-0.3mm的间隙即可，六角段的回转半径与同规格标准六角螺母一致，装配时的扳手操作空间无需额外放大，中心通孔的同轴度控制在0.05mm以内，贯穿构件穿入时不会出现卡滞，也能保证贯穿构件与安装面的垂直度。在实际使用中，这类锁紧件常被用在设备面板的接头固定、传感器的穿板安装、拉杆机构的端部锁紧等位置，相比普通螺母加垫圈的组合，一体式结构减少了装配时的零件数量，降低了流水线装配的零件分拣难度，也避免了垫圈遗漏、垫圈装偏导致的连接失效问题。

　　零件的外形做了无锐边处理，所有棱边都做了0.2mm的倒角，装配时不会划伤操作人员的手套，也不会刮破穿入孔内的线束外皮，针对需要经常拆装的维护场景，六角面的硬度做了适当提升，多次拆装后不会出现扳手打滑的棱角磨损问题，法兰承压面的平面度控制在0.02mm以内，锁紧后不会出现因为接触面不平导致的锁紧力不均、连接松动的问题。在进行三维建模时，这类零件的建模逻辑需要优先保证配合尺寸的公差合理性，法兰面与内孔的垂直度、六角面与轴线的平行度都是需要重点控制的形位公差，建模过程中需要预留出表面处理的涂层厚度，避免实际加工后因为镀层导致的尺寸超差，同时要注意螺纹段与光孔段的衔接处退刀槽的尺寸设计，保证螺纹加工时不会出现烂牙、螺尾过长的问题。
