带滑块座外球面轴承UCT205结构

项目分类:轴承座 发布时间:2022-01-04 ID:493401
  • 带滑块座外球面轴承UCT205结构
  • 带滑块座外球面轴承UCT205结构
  • 带滑块座外球面轴承UCT205结构
  • 带滑块座外球面轴承UCT205结构

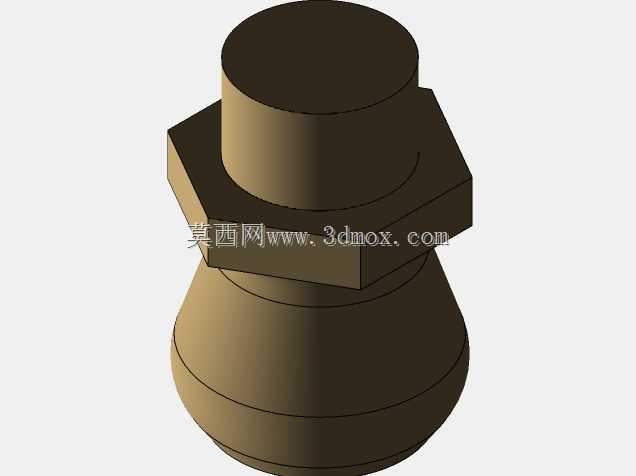

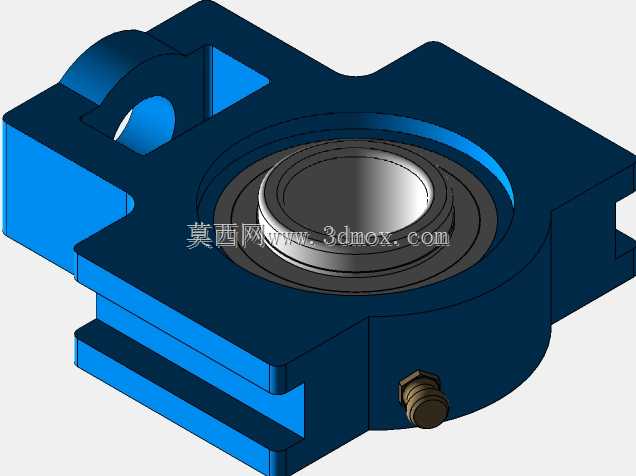

  在轻工输送线、小型食品加工设备、纺织辅机这类需要频繁调整轴系张紧度的场景里,带滑块座的外球面轴承是非常常用的支撑部件,这次建模的UCT205规格滑块座轴承,就是针对内径25mm的光轴支撑需求设计的。从实际使用的角度看,这类轴承最核心的优势就是自带安装调节余量,不需要额外加工复杂的安装基座,只需要在设备机架上开出对应宽度的导向滑槽,把滑块座嵌进去,通过两端的调节螺栓就能拉动整个轴承座沿滑槽移动,快速调整轴的中心距,适配皮带张紧、链条张紧或者安装误差补偿的需求,比固定式的凸台轴承座灵活度高很多。

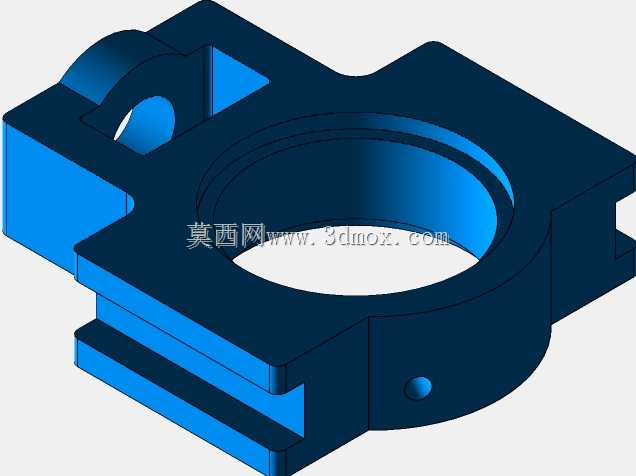

  建模的时候首先要还原的是滑块座的本体结构,整个座体采用铸铁材质的等强度设计,两侧的导向凸台和滑槽配合的面要保证平行度公差,不然滑动的时候会出现卡滞,调节张紧度的时候阻力会很大。座体中间的轴承安装孔是和外球面轴承的外球面配合的,这个球面的配合精度直接影响轴承的调心性能,实际使用中轴出现轻微挠度变形的时候,轴承内圈可以随轴偏转,不会出现卡滞、额外附加载荷的问题,这也是外球面轴承适合长轴、多支撑点、安装精度不高的设备场景的核心原因。

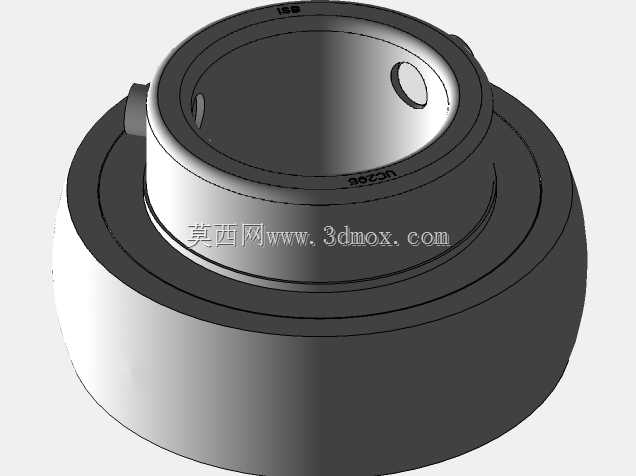

  轴承部分的建模要还原顶丝锁紧结构,也就是模型侧面的那个锁紧螺钉,实际装配的时候把轴穿进内圈孔,拧紧这个顶丝就能把内圈和轴固定在一起,不需要额外加工轴肩、键槽,装配效率非常高,适合小型设备的快速组装。内圈的一端伸出端比普通深沟球轴承更长,和轴的接触面积更大,即使轴有轻微的晃动,支撑刚度也能满足轻载传动的需求。两侧的密封结构也要还原,外球面轴承自带的接触式密封圈可以阻挡粉尘、水汽进入轴承内部,在面粉加工、物料输送这类多粉尘的场景里,不用额外加装密封组件就能满足防护需求,减少后期维护的工作量。

  从安装边界来看,这个型号的滑块座总宽度、滑槽配合的凸台厚度、安装孔的中心距都要严格遵循行业通用尺寸,不然用户替换现有设备上的旧轴承时会出现装不上的问题。滑块座上下两个安装面的平面度要控制在合理范围内,和机架滑槽贴合的时候不会出现翘曲,调节螺栓的连接孔在滑块座的两端,孔的轴线要和滑块滑动方向平行,不然调节的时候螺栓会受侧向力,容易出现螺纹滑牙、调节卡顿的问题。

  设计这类轴承模型的时候,不能只做外观的还原,要把实际装配的干涉关系都考虑进去:比如锁紧螺钉的伸出长度不能超过座体的外轮廓,不然滑动的时候会刮到机架滑槽;轴承外圈和座体球面的配合间隙要符合实际公差,建模的时候不能做成完全过盈的死配合,要留出调心偏转的活动余量;滑块两侧的导向面要做轻微的倒角,安装的时候更容易嵌入滑槽,不会因为边缘毛刺卡滞。

  在实际选型的时候,这个规格的轴承适合径向载荷为主、转速不高的传动场景,比如小型皮带输送机的从动辊支撑、包装设备的导辊支撑、纺织机械的导纱轴支撑,它的调心范围大概在正负2度左右,足够抵消普通型材机架焊接、装配带来的角度误差,不需要对安装面做精密的铣削加工,能大幅降低设备的制造成本。和普通的立式座外球面轴承相比,滑块座的结构天生适合需要张紧调节的位置,不用额外做张紧轮结构,直接通过轴承座的移动就能实现张紧,整个传动结构会更紧凑,占用的设备空间更小。

  建模过程中还要注意细节的还原:比如座体的铸造圆角,实际铸铁件不可能有尖锐的直角,所有转角位置都要做R3-R5的圆角过渡,既符合铸造工艺要求,也能减少应力集中,避免设备运行中受冲击出现座体开裂的问题;轴承端面的密封盖要和内圈的台阶配合,留出转动的间隙,不能和内圈发生干涉;锁紧螺钉的头部要做滚花或者内六角的结构还原,符合实际标准件的外形,方便装配的时候用工具拧紧。

  很多新手建模的时候容易忽略滑块座底部的滑槽避让结构,实际上滑块座嵌入机架滑槽的时候,底部要留出足够的间隙,避免和滑槽底部的加工面摩擦,所以座体底部的中间位置是做了凹进处理的,只有两侧的导向凸台和滑槽接触,这样滑动的时候接触面积更小,调节起来更顺畅,也能减少加工面的精度要求,降低机架的加工成本。另外轴承内圈的顶丝孔位置要做在侧面,和锁紧螺钉同轴,建模的时候要保证孔的深度足够,顶丝拧紧之后能牢牢顶在轴的表面,不会因为设备振动出现松动、轴窜动的问题。
