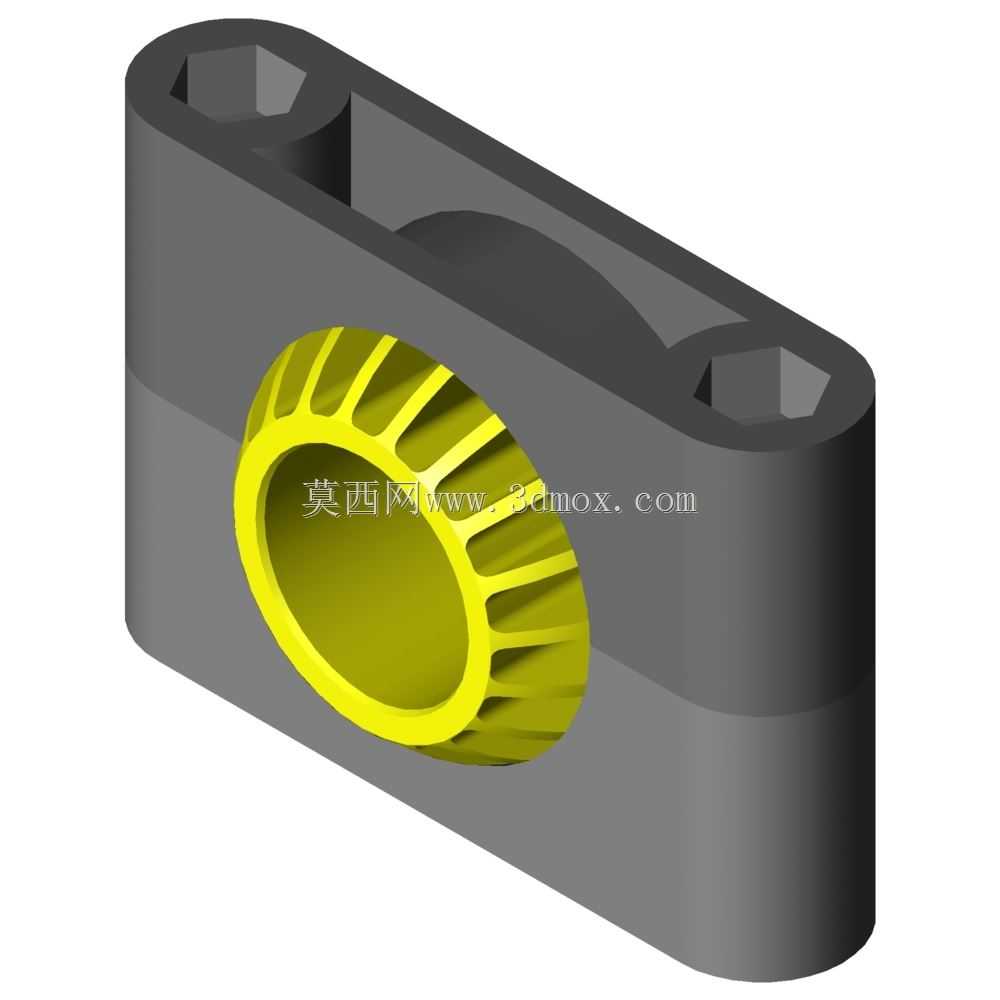

KSTM-GT45带分体式壳体枕座轴承结构

　　在轻工输送线、包装设备辅机、小型自动化移栽机构这类对安装便捷性有要求的场景里，枕座轴承是支撑旋转轴、承受径向载荷的核心基础部件，这款带分体式壳体的45mm规格枕座轴承，正是针对需要快速拆装维护的工位做的结构优化。不同于传统一体式枕座轴承必须从轴端穿装的限制，分体式壳体的设计让运维人员可以在不拆卸轴端传动轮、联轴器的前提下，直接完成轴承的更换与调整，大幅缩短设备停机维护的时间，在食品包装线、纺织机械的导辊支撑工位，这类需要频繁维护易损件的场景下，这种结构的优势格外突出。

　　从功能特性来看，这款轴承的内圈采用带自润滑特性的工程塑料材质，滚道位置做了均匀的辐条状加强筋结构，既可以保证轴套与轴配合面的接触面积足够，均匀分散径向载荷，又能通过辐条间的空隙留存润滑介质，在低速轻载的工况下可以实现长期免维护运行，避免频繁加注润滑脂带来的运维成本，也能适配部分有洁净要求、不允许油污滴落的生产场景。外壳采用分体式对合结构，上下两部分壳体通过两端的内六角安装孔实现锁紧固定，安装时可以先将轴承内圈套在轴的对应位置，再扣合上下壳体，通过螺栓将壳体锁紧在设备安装面上，不需要调整轴的轴向位置就能完成装配，对于已经完成轴系装配的设备改造、易损件更换场景来说，这种结构能省去大量拆装工作量。

　　设计思路上，这款轴承没有采用传统金属轴承座的铸造结构，而是选用了兼具强度与韧性的工程塑料作为壳体材质，在保证安装刚度满足45mm轴径支撑需求的前提下，大幅降低了部件自身重量，同时工程塑料材质本身具备一定的减震性能，可以吸收轴系运转过程中产生的小幅振动，降低振动传递到设备机架带来的噪音问题。壳体两端的安装孔采用内六角沉孔设计，安装时螺栓头可以完全沉入孔内，不会突出壳体表面，既可以避免运转过程中外部构件与螺栓头发生剐蹭，也能让轴承的安装布局更紧凑，适配安装空间局促的小型设备工位。轴承内圈与壳体的配合面采用圆弧面贴合设计，允许轴系在一定范围内做小幅的角度偏转，能够补偿安装过程中产生的轴系同轴度误差，避免因为安装对位不准导致的轴承偏磨、卡滞问题，降低对安装人员的对位精度要求，提升装配容错率。

　　从安装边界与尺寸适配角度来说，这款轴承适配公称直径45mm的光轴，壳体整体为长条形圆角结构，两端安装孔的中心距、沉孔深度都经过标准化适配，可以直接替换同规格的传统一体式枕座轴承，不需要对设备的安装面做二次加工。壳体的厚度方向尺寸做了优化，在保证内圈与壳体配合长度足够、支撑稳定性达标的前提下，尽可能压缩了轴向占用空间，适合安装在导辊端部、摆杆铰接位这类轴向空间有限的位置。需要注意的是，这款轴承的承载能力偏向轻中载工况，适合径向载荷在额定范围内的水平或垂直轴系支撑，不适合重载冲击的工况，在选型时需要结合轴系的实际载荷、运转转速做匹配，避免超出承载范围导致部件过早损坏。在三维建模过程中，这类部件的建模需要重点关注分体壳体的对合面定位结构、内圈滚道的辐条筋位尺寸、安装沉孔的位置公差，确保装配后上下壳体的贴合面无间隙，内圈在壳体内的转动顺畅无卡滞，安装孔的位置精度满足互换性要求，才能保证导出的模型可以直接用于设备装配仿真、安装干涉检查等实际设计环节。
