带凸台方形外球面带座轴承UCF206结构

　　在轻工输送线、小型农机、食品包装设备的传动布局里，这类方形凸台外球面带座轴承是出镜率极高的支撑部件，很多一线做设备改造的工程师都有过现场更换这类轴承座的经历——它不需要复杂的安装基座加工，只要在安装面板上开对应螺栓过孔，就能快速完成转轴的支撑固定，相比整体式轴承座，它的调心特性可以抵消安装面的平面度误差、转轴的轻微挠曲变形，大幅降低现场安装的调试难度。

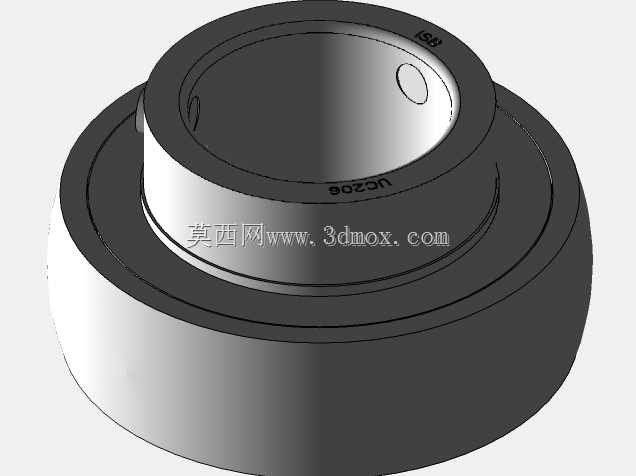

　　从结构设计逻辑来看，这个部件分为外球面球轴承本体和方形铸造轴承座两部分，轴承内圈通过顶丝与转轴锁紧，不需要额外的轴肩定位，适合光轴的快速装配；轴承外圈的外球面与轴承座的内凹球面配合，能实现一定角度的自动调心，当转轴出现小幅偏斜时，轴承可以随轴偏转，不会出现卡滞、额外附加载荷的问题，这一点在长距离输送辊道的支撑上优势格外明显，毕竟长辊轴加工、安装时难免出现同轴度偏差，普通深沟球轴承配刚性座很容易出现早期磨损，而这类带座外球面轴承可以很好地适配这类工况。

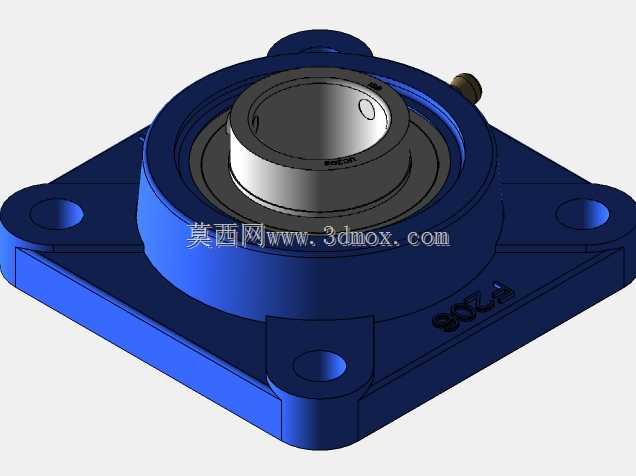

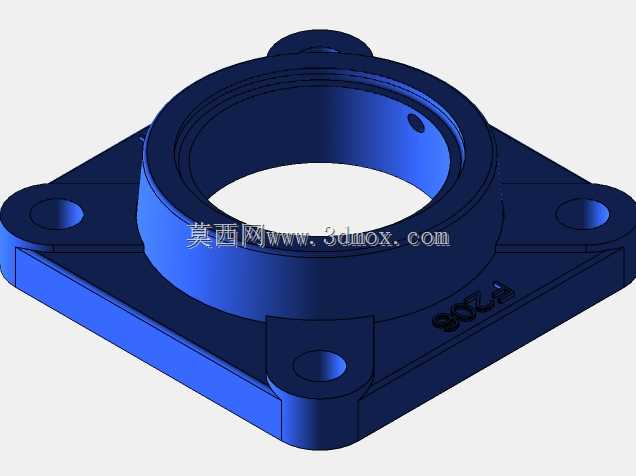

　　看这个方形座的结构，四个角带沉头安装孔，安装时螺栓从座的上方穿入，锁紧在下方的安装机架上，凸台结构的设计是为了增加轴承座与轴承外圈配合段的轴向长度，提升支撑刚性，避免重载下座体出现变形；座体上的油嘴预留位置，可以定期补充润滑脂，延长轴承的使用寿命，适合多粉尘、有一定湿度的车间工况，不需要频繁拆解维护。

　　从安装边界尺寸来说，这类UCF206型号对应的轴承内径为30mm，适配直径30mm的光轴使用，方形座的四个安装孔中心距、座体总厚度、安装孔直径都遵循行业通用的尺寸规范，和同型号的其他品牌产品具备完全互换性，设备维护时不需要重新加工安装孔，直接替换即可。轴承内圈的顶丝为内六角紧定螺钉，装配时只要将轴穿入内圈，拧紧两个对称布置的顶丝，就能实现轴与轴承内圈的周向固定，能传递中等大小的扭矩，满足大多数中低速传动的需求。

　　在实际选型应用中，这类轴承座常用在转速不超过3000rpm、径向载荷为主的工况，比如皮带输送机的托辊支撑、小型风机的转轴支撑、包装机械的辊轮轴支撑、农用机械的传动轮支撑；它的密封结构自带防尘盖，能阻挡大部分粉尘、碎屑进入轴承内部，在木工机械、粮食加工设备这类多粉尘的场景里，比开式轴承的使用寿命高出数倍。设计建模的时候，要注意球面配合段的同轴度要求，座体的安装面平面度需要控制在合理范围内，避免安装时座体受迫变形导致轴承卡滞；四个安装孔的位置度公差要符合互换性要求，保证替换件可以直接装配。另外，顶丝的锁紧力矩要控制在合理范围，力矩过大会顶伤轴表面，甚至导致内圈变形，力矩过小则会出现轴与内圈打滑、跑圈的问题，实际装配时通常会在轴的顶丝接触位置加工小凹坑，提升锁紧可靠性。

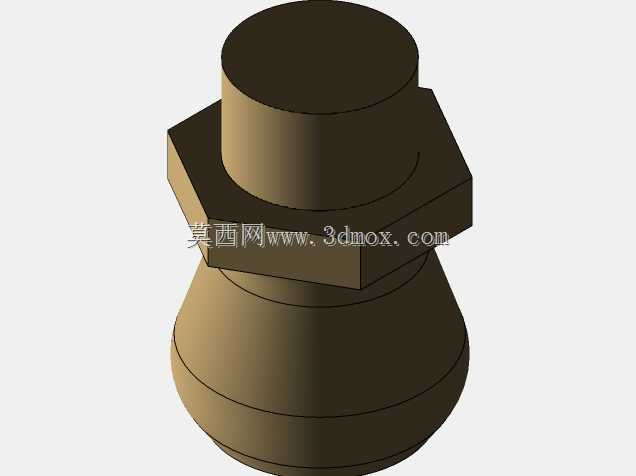

　　很多刚入行的工程师做设计时容易忽略这类标准件的安装空间预留，比如扳手操作空间、注油空间，建模时要把座体的外轮廓、螺栓头部的突出高度、注油嘴的伸出长度都考虑进去，避免后期装配时出现干涉。这个模型完整还原了轴承座的铸造圆角、安装沉孔、轴承外圈的密封结构、顶丝位置、油嘴安装位，不管是做设备整体装配的干涉检查，还是做非标安装座的适配设计，都可以直接调用，不需要重新测绘，能大幅节省设计阶段的建模时间。
