菱形带座外球面轴承UCFL208结构设计

　　在轻工输送线、食品加工设备、小型农机传动端这类对安装便捷性有要求的场景里，菱形法兰式带座外球面轴承是出镜率极高的支撑部件，不同于传统分体式轴承座需要逐一校准内圈、外圈、密封件的装配间隙，这类集成式组件出厂时就完成了轴承与座体的配合预调，现场安装只需要通过两个安装孔完成座体固定，再将轴穿入内圈锁紧顶丝即可投入使用，能大幅缩短产线装配与后期维护的停机时长。

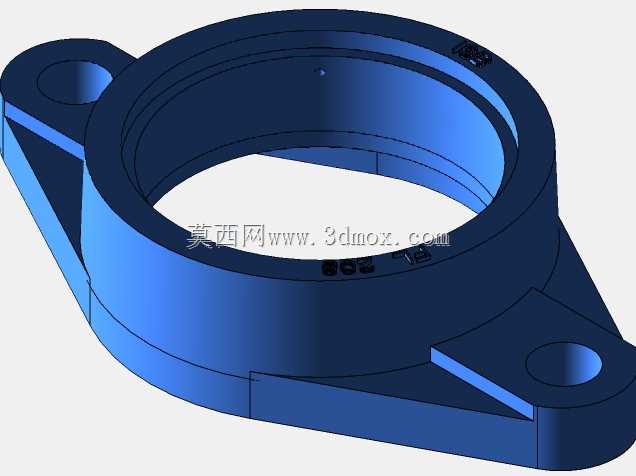

　　这款UCFL208规格的带座轴承，座体采用菱形两孔安装布局，相比方形四孔座体更节省安装空间，适合安装面局促、侧向载荷占比不高的支撑点位，两个安装孔的中心距、座体底部到轴承内圈中心的高度都遵循通用互换尺寸标准，同规格替换时不需要重新加工安装面的孔位，直接拆卸旧件装上新组件就能恢复设备运行。座体的铸造圆角做了均匀过渡，没有应力集中的尖锐棱角，能承受常规传动场景下的径向载荷与小幅轴向窜动，轴承内圈的顶丝孔设置在侧面，穿轴后拧紧顶丝就能实现轴与内圈的同步转动，避免轴与轴承内圈出现跑内圈的磨损问题。

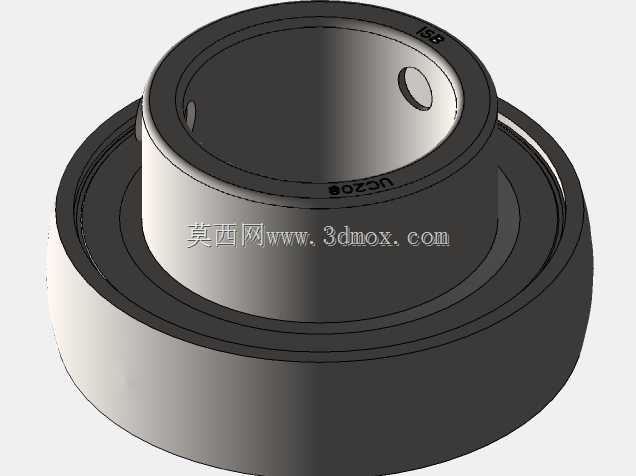

　　从结构设计逻辑来看，这类带座轴承的核心是兼顾安装容错性与运行稳定性，轴承外圈与座体的轴承室采用球面配合设计，当穿入的轴存在小幅角度偏斜时，轴承内圈可以随轴自动调心，不会因为轴的同轴度误差导致轴承滚动体出现偏载磨损，这一点在长距离输送线的辊筒支撑场景里优势格外明显——长辊筒加工时难免存在轻微的轴端同轴度偏差，普通刚性轴承座在这种工况下很容易出现早期发热、保持架损坏的问题，带调心功能的带座轴承就能抵消这类安装与加工误差带来的负面影响。

　　密封结构上，轴承两端自带接触式橡胶密封圈，能阻挡日常工况下的粉尘、切削碎屑、飞溅水汽进入轴承内部滚道，在木工机械、粮食输送这类多粉尘的场景里，不需要额外加装外置密封盖就能满足基础防护要求，减少后期的润滑维护频次。座体的安装孔做了沉台设计，安装时螺栓头可以沉入沉台内，不会突出座体表面剐蹭周边的管线或传动部件，座体的轴承室外壁做了加厚处理，在螺栓锁紧安装时不会因为夹紧力导致轴承室变形，避免出现轴承外圈被抱死无法调心的问题。

　　在实际选型应用中，这类菱形座轴承通常用在转速不超过3000rpm、载荷平稳的中低速传动点位，比如皮带输送机的从动辊支撑、小型风机的叶轮轴支撑、包装机械的送料辊支撑，安装时需要注意两个安装螺栓的锁紧力矩保持一致，避免座体受 uneven 夹紧力出现倾斜，轴插入内圈的深度要覆盖整个内圈宽度，保证顶丝能顶在轴的光面位置，不要顶在轴的键槽或台阶位置，防止锁紧失效。日常维护时只需要通过座体上的注油嘴定期补充锂基润滑脂，就能保证轴承长期稳定运行，相比需要拆分装配的传统轴承组件，这类集成部件的维护门槛更低，不需要维修人员掌握精密轴承的装配间隙调整技能，普通设备运维人员就能完成更换与保养工作。

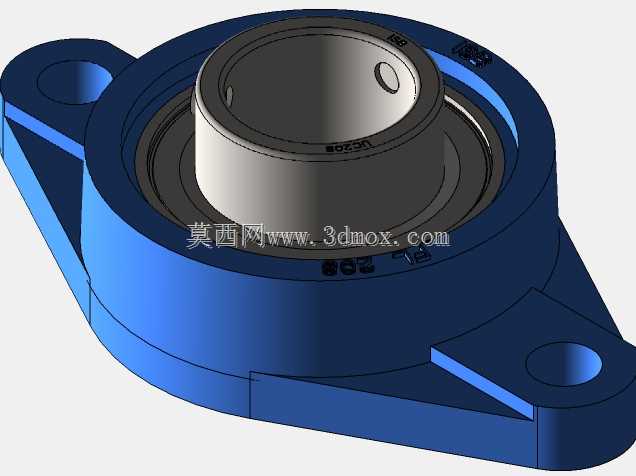

　　从建模细节来看，模型还原了座体的铸造拔模斜度、安装孔的沉台结构、轴承内圈的顶丝孔、外圈与座体的配合球面、两端的密封盖轮廓，所有配合面的尺寸都遵循行业通用互换标准，在做设备整体装配设计时，可以直接调用这个模型完成安装位的干涉检查，不需要重新测绘建模，能有效缩短设备设计阶段的零部件建模周期，也能提前验证安装空间是否足够、螺栓锁紧操作是否存在空间干涉，避免后期加工装配时出现结构冲突。
