方形带座外球面轴承UCF208结构设计

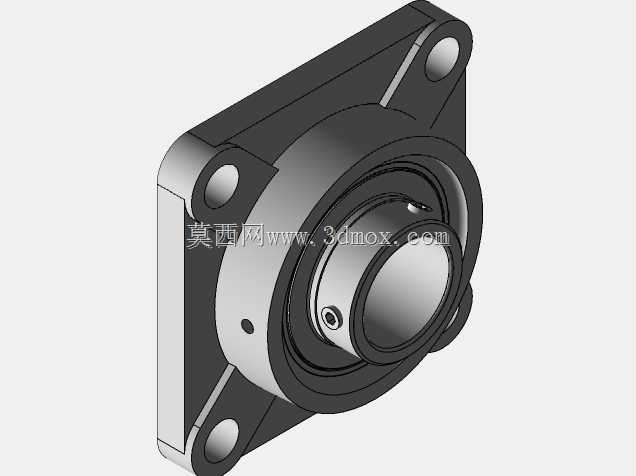

　　在各类轻工输送、食品加工、小型农机以及普通工业传动设备的转轴支承场景中，方形带座外球面轴承是应用频次极高的支承部件，这类部件不需要复杂的安装基座加工，就能快速完成转轴的固定与调心，适配多数对安装精度要求适中、维护频次不高的传动工况。本次呈现的UCF208规格方形带座外球面轴承，核心结构分为外球面球轴承本体与方形铸造轴承座两部分，二者通过轴承外圈的球面与轴承座内孔的球面配合，实现一定角度的自动调心，能够补偿安装过程中转轴与安装面之间的小角度同轴度误差，避免转轴因安装偏斜产生额外的弯曲应力，延长转轴与轴承的整体使用寿命。从实际使用场景来看，这类带座轴承常被用在皮带输送机的辊筒两端、小型风机的叶轮转轴支承、农用脱粒设备的辊轴固定、

　　包装生产线的传动辊安装等位置，这些场景往往存在安装基座平面度有偏差、设备运行中存在小幅振动、日常维护空间有限的特点，带座外球面轴承的自带密封结构与一体式安装座，刚好能适配这类工况的使用需求，不需要额外设计复杂的轴承端盖、密封组件，只需要通过四个安装螺栓将方形座固定在设备机架的预设平面上，穿入转轴后顶紧内圈上的紧定螺钉，即可完成安装，大幅降低现场装配的工时消耗。从设计思路层面拆解该部件，方形轴承座采用灰铸铁铸造而成，四个角位置设置贯通的安装螺栓孔，安装孔的位置度公差控制在合理范围内，保证四个螺栓能顺利穿入机架的安装螺孔，不会出现别劲的情况；轴承座的内球面加工粗糙度与球面度需要匹配轴承外圈的外球面参数，保证二者配合时调心动作顺畅，不会出现卡滞，同时球面配合面之间的间隙不能过大，避免运行中产生额外的振动与冲击。轴承本体采用双密封结构，内侧的密封唇口贴合在内圈的密封槽位置，能够阻挡外界的粉尘、水汽进入轴承内部的滚道区域，同时保留轴承内部预填的润滑脂，多数工况下一次性填脂后可以满足较长周期的润滑需求，不需要频繁加注润滑脂，适配维护不便的使用场景。内圈一侧伸出轴承座端面，内圈上加工有顶丝孔，安装时将内圈套入转轴的对应轴径位置，拧紧两个对称布置的顶丝，即可将轴承内圈与转轴锁紧，不需要额外加工轴肩、锁紧螺母等轴向定位结构，进一步简化了转轴的加工工序，降低整机制造成本。从安装边界与尺寸参数来看，该规格轴承适配轴径40mm的转轴，

　　方形安装座的四个安装孔中心距符合行业通用的尺寸规范，安装时只需要在机架对应位置加工四个对应规格的通孔或者螺纹孔，保证安装平面的平面度在允许范围内即可，不需要对安装面做高精度的刮研处理；轴承整体的轴向厚度与径向突出尺寸，在设计时需要预留足够的安装空间，避免轴承座与周边的传动部件、机架结构产生运动干涉，尤其是内圈伸出的一侧，要预留出紧定螺钉的拧紧操作空间，方便后期维护时重新紧固顶丝。在实际选型应用中，需要注意该类轴承的额定动载荷、静载荷参数匹配对应转轴的受力情况，对于存在较大冲击载荷的工况，需要适当加大轴承座的安装接触面刚度，或者选用更高载荷等级的轴承型号，避免运行中轴承座出现开裂、轴承滚道提前点蚀的问题；

　　同时在安装时要注意顶丝的拧紧力矩，不能过大导致内圈变形，也不能过小导致运行中转轴与内圈出现相对转动，磨损轴径表面。这类方形带座轴承相比菱形座、立式座的同规格轴承，四个安装点的受力更加均匀，在水平安装、垂直安装的场景下都能获得稳定的固定效果，尤其是在侧面垂直安装的工况下，方形座的四个螺栓受力分布更合理，不容易出现单侧螺栓受力过大松动的情况，这也是很多输送线设备优先选用方形带座外球面轴承的核心原因。在三维建模过程中，需要准确还原轴承座的铸造圆角、安装孔的沉头结构、轴承外圈的球面轮廓、内圈的顶丝孔位置以及密封件的外形结构，保证模型导入设备整体装配时，能够准确检查安装干涉情况，同时可以直接用于生成安装指导图纸、设备BOM清单统计，不需要二次修改模型结构。建模时还要注意轴承内圈与外圈的相对转动关系，在做装配体运动仿真时，可以保留二者的旋转自由度，模拟轴承的实际运转状态，验证转轴转动过程中与周边部件的间隙是否符合设计要求。
