带立式铸造座外球面球轴承UCP206

　　这款带立式座外球面球轴承组件，是轻工输送、小型农机、食品加工生产线里极为常见的传动支撑部件，核心作用是为旋转的光轴提供径向支撑，同时补偿一定范围内的安装同轴度误差，降低轴系对安装基面的加工精度要求。日常在皮带输送机的从动辊支撑、小型包装设备的传动辊定位、农用脱粒机的转轴固定场景里，这类部件的出镜率极高，相比分体式的轴承与轴承座装配结构，一体化的带座设计省去了轴承座内孔与轴承外圈的配合公差校核环节，现场安装时只需将座体通过螺栓固定在安装机架上，把对应直径的光轴插入轴承内孔，拧紧内圈上的紧定螺钉即可完成装配，大幅缩短了现场设备的装配调试周期。

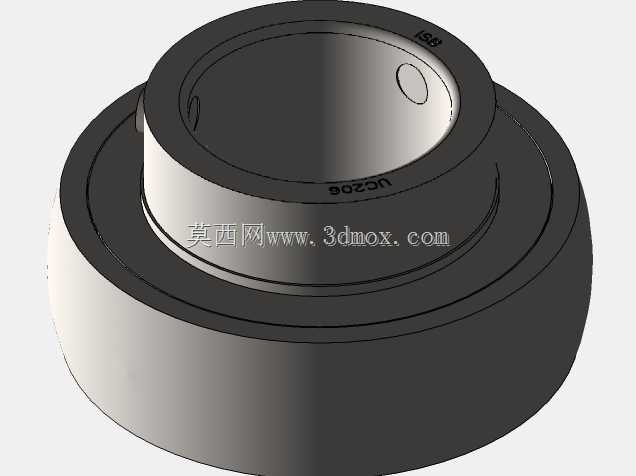

　　从结构设计逻辑来看，该组件分为铸铁铸造座体与外球面球轴承两部分，座体采用两侧带安装通孔的立式结构，两个安装脚的平面为同一加工基准面，安装时只需保证机架上的安装面平整，两个安装螺栓孔的中心距与座体孔位匹配即可，无需额外加工轴承座的定位止口。座体中间的轴承安装腔为内球面结构，与外球面轴承的外圈球面形成球面配合，当安装基面存在轻微的角度偏差、或者轴系运行中出现小幅挠曲变形时，轴承外圈可以在座腔内进行小角度的自适应偏转，避免轴承内部出现额外的附加载荷，防止轴承过早出现疲劳点蚀，延长组件的整体使用寿命。轴承部分采用深沟球轴承的内部滚道结构，自带双面密封结构，密封唇口与内圈的密封槽紧密贴合，能够阻挡生产环境中的粉尘、碎屑、飞溅的水汽进入轴承内部滚道，同时锁住轴承内部填充的润滑脂，多数工况下出厂时填充的润滑脂可以满足1-2年的运行润滑需求，日常维护只需定期通过座体上预留的注油嘴补充润滑脂即可，无需频繁拆解轴承。

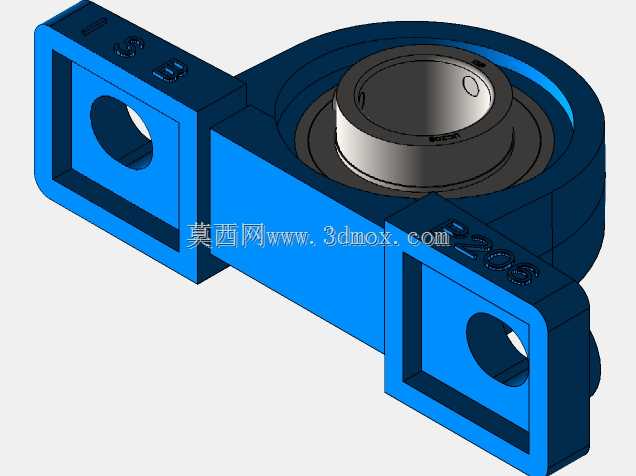

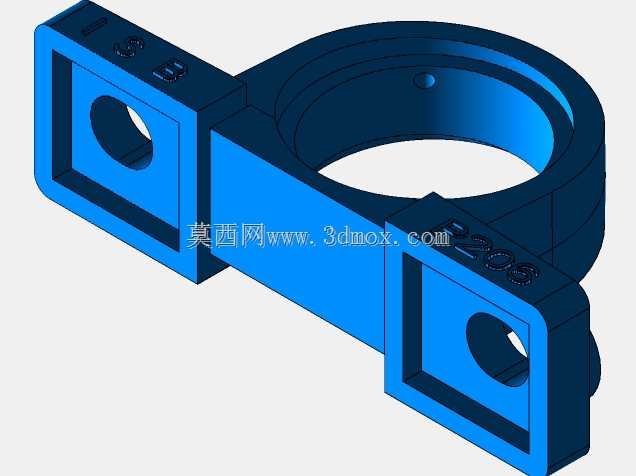

　　从安装边界尺寸来看，这款UCP206型号的组件适配直径30mm的光轴安装，两个安装脚的螺栓通孔适配M14的固定螺栓，两孔中心距为165mm，座体总高度为83mm，轴承中心到安装基面的高度为42.9mm，安装时需要预留的轴向空间约为90mm，径向方向在座体两侧各预留20mm的扳手操作空间即可完成螺栓紧固。建模过程中，座体部分先通过拉伸特征做出整体的块状基体，再对安装脚部分进行拉伸切除做出螺栓过孔，中间的轴承安装腔通过旋转切除做出内球面结构，之后对铸造圆角、安装面的凸台、注油嘴安装孔进行细节特征添加，表面的型号标识通过包覆特征做出凹刻效果；轴承部分先构建内圈、外圈、钢球、保持架、密封件的独立零件，钢球通过圆周阵列完成整圈排布，保持架的兜孔通过阵列切除做出，最后将轴承与座体进行配合装配，还原实际装配状态下的位置关系，保证模型在虚拟装配时可以直接导入设备整体装配体中，与轴、机架安装板的特征完全匹配，不会出现尺寸干涉问题。

　　在实际选型应用中，这类带座轴承需要根据轴的径向载荷大小、运行转速、现场环境的污染程度选择对应的密封形式与座体材质，常规工况下采用灰铸铁座体即可满足强度要求，在有腐蚀环境的食品加工、化工输送场景中，可以更换为不锈钢材质的座体与轴承，在重载冲击的工况下则可以选择铸钢材质的座体提升结构强度。建模时需要注意座体安装面的平面度公差、轴承内孔与安装基面的平行度公差，这些形位公差直接影响后续装配后的轴系运行精度，若模型中未还原这些基准的位置关系，导入装配体后容易出现虚拟装配与实际安装状态不符的问题，导致后续出工程图时的尺寸标注基准错误。
