菱形带座外球面轴承UCFL206结构设计

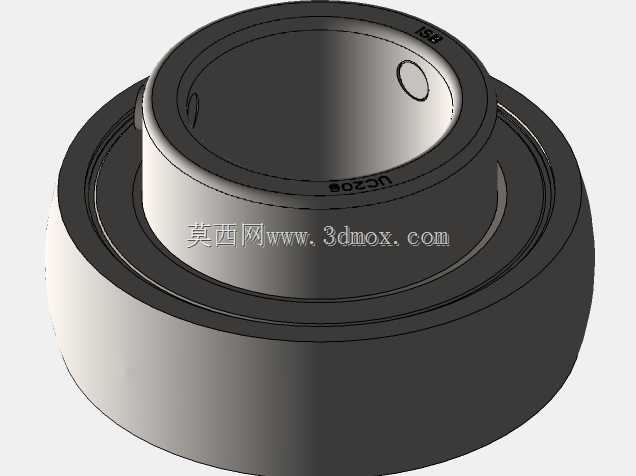

　　在轻工输送线、食品包装设备、小型农机传动端这类对安装空间有严格限制的场景里，菱形法兰式带座外球面轴承的应用占比一直不低，这类部件不需要额外加工复杂的安装基座，仅靠两个螺栓就能完成轴系的径向支撑固定，对现场安装调试的容错率远高于整体式轴承座。这次拆解建模的UCFL206规格带座轴承，适配轴径30mm的转动轴，核心的外球面球轴承嵌装在菱形铸造座体内，轴承外圈的球面结构和座体内腔的球面凹面配合，能自动补偿轴加工或安装过程中产生的同轴度误差，避免轴系运行时出现别劲、卡滞的问题。

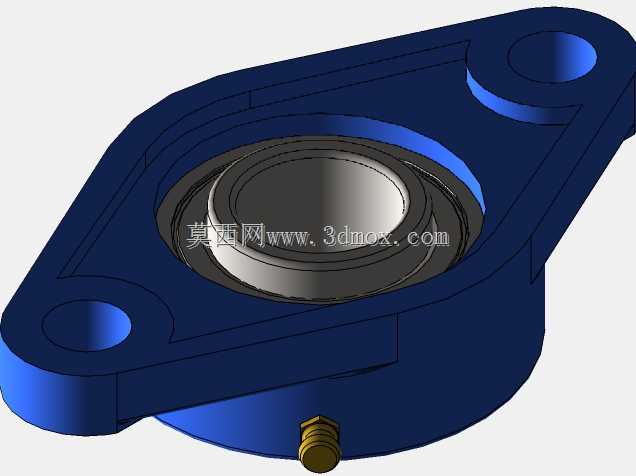

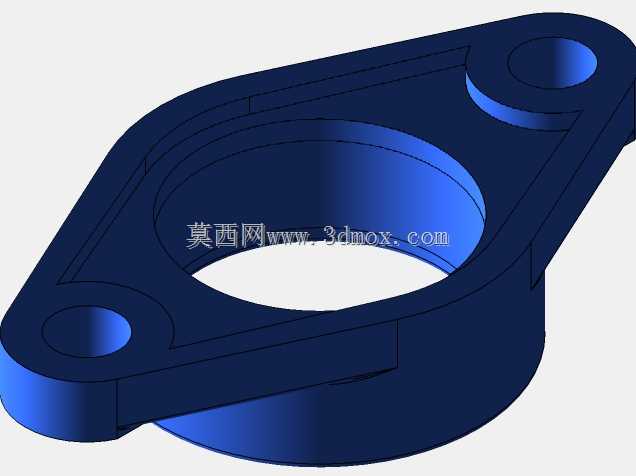

　　从设计逻辑上看，这个型号的轴承座采用两孔菱形法兰布局，相比四孔方形座能节省近三分之一的安装投影面积，两个安装孔分布在法兰的斜向对角位置，孔位中心距按照行业通用安装尺寸设计，能直接适配现有设备的安装面板，不需要重新打孔改孔。座体的承窝深度做了针对性优化，既保证轴承外圈嵌入后有足够的接触面积承载径向载荷，又不会因为座体过厚增加不必要的重量，座体底部的承窝边缘做了圆角过渡，避免应力集中在边角位置，在承受冲击载荷时不容易出现开裂问题。轴承内圈的一侧延伸出加长段，上面加工有紧定螺钉孔，安装时直接把内圈套在光轴上，拧紧紧定螺钉就能完成轴和内圈的固定，不需要额外加工轴肩、键槽，对小功率传动的轴系设计来说，能大幅简化轴的加工工序。

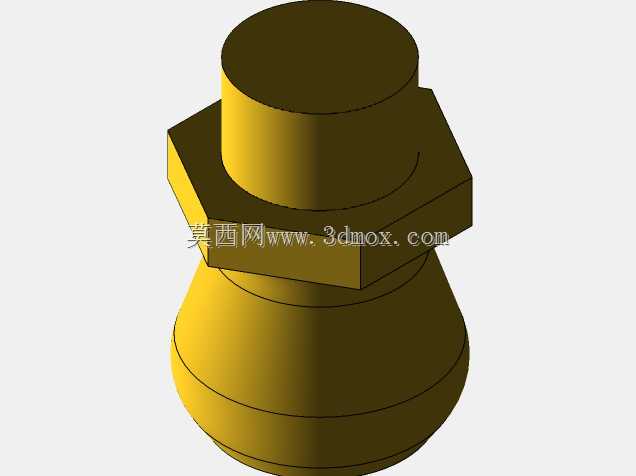

　　实际选型时要注意，这个型号的轴承座安装面到轴中心的高度有固定尺寸，设计安装面板时要提前预留足够的空间，避免轴转动时和面板发生刮碰；两个安装孔的孔径适配常用的M10安装螺栓，螺栓拧紧时要对角交替施力，避免座体受力不均导致轴承内圈偏斜，影响转动灵活性。轴承顶部预留了注油嘴安装位，配套的直通式压注油嘴能直接连通轴承内部的滚道空间，设备定期维护时不需要拆卸轴承座，直接通过油嘴加注润滑脂就能完成保养，能有效延长轴承的使用寿命。

　　建模过程中要重点还原几个配合面的精度：座体内腔的球面凹面和轴承外圈的球面配合公差要控制在合理范围，间隙过大会导致轴承运行时出现窜动，间隙过小则会失去自动调心的作用；轴承内圈的内孔尺寸要和适配轴径做公差匹配，保证紧定螺钉锁紧后内圈和轴之间不会出现相对滑动；法兰安装面要做平面度要求，避免安装时座体出现翘曲，导致轴承承受额外的附加载荷。另外座体的外壁做了均匀的壁厚设计，铸造时能避免出现缩孔、砂眼等缺陷，外壁的加强筋顺着载荷传递方向布置，从法兰安装孔位置一直延伸到承窝外侧，能在不增加过多壁厚的前提下提升座体的整体刚性，承受径向载荷时变形量控制在允许范围内。

　　这类带座轴承常用在转速不高、载荷中等的传动部位，比如皮带输送机的托辊支撑、小型风机的叶轮轴支撑、包装设备的送料辊支撑等场景，相比分体式的轴承和座体，集成式的带座轴承出厂时已经完成了轴承和座体的配合调试，现场安装只需要固定座体、锁紧轴上的紧定螺钉就能投入使用，能大幅缩短设备的装配周期，也降低了现场装配人员的技术要求。需要注意的是，这类带座轴承的调心角度有一定范围，一般在2度到3度之间，设计轴系时不能过度依赖调心功能补偿过大的安装误差，否则会导致轴承局部载荷过大，提前出现疲劳损坏。建模时还要还原轴承两侧的密封结构，内置的接触式橡胶密封圈能阻挡外界的灰尘、水汽进入滚道内部，在多尘、潮湿的工况下也能保证滚道和钢球的润滑环境，减少磨粒磨损的出现。
