UCP205立式带座外球面轴承结构设计

　　在轻工输送线、小型农机、食品加工设备的轴系布局里，这类立式带座外球面轴承是出镜率极高的支撑部件，很多现场运维和结构设计人员对它的安装特性都不陌生。不同于需要配合轴承座单独装配的深沟球轴承，这款UCP205规格的带座轴承把轴承本体和铸造立式支座集成成了独立组件，省去了现场选配轴承座、调整配合公差的步骤，对中小设备的快速装配十分友好。

　　从实际使用场景来看，它主要承担径向载荷为主的轴系支撑，适配25mm直径的光轴安装，在皮带输送机的从动辊支撑、小型风机的叶轮轴固定、包装设备的传动辊定位这类工况里，能允许轴系存在少量的安装对心偏差，这也是外球面轴承自带调心特性的核心优势——很多现场安装时无法保证轴的两个支撑座完全同轴，普通刚性轴承会在这种偏差下产生额外的附加载荷，加速滚道磨损，而这类带座轴承的外球面和座体内球面的配合结构，能自适应一定角度的偏斜，不会因为安装误差导致轴承过早失效。

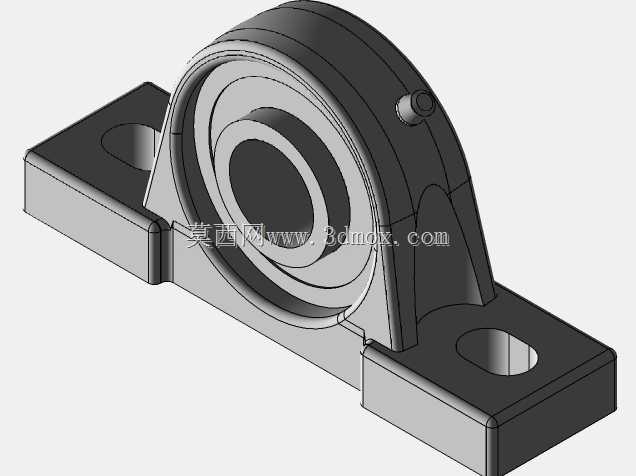

　　设计层面上，这个部件的结构拆分来看逻辑很清晰：底部的立式支座采用铸铁材质铸造后加工成型，两个长条形安装孔是特意做的腰型结构，不是常规的圆孔，这一点在现场安装时实用性很强——当轴的轴向位置需要微调，或者安装底座的孔位存在少量加工误差时，腰型孔能允许支座在一定范围内横向调整位置，不用重新扩孔或者返修底座。支座的中心承孔是和轴承外球面匹配的内球面加工，表面粗糙度控制在合适范围，既保证轴承装入后能灵活调心，又不会因为间隙过大产生支撑晃动。顶部的顶丝结构是用来锁紧轴的，轴承内圈延伸出的部分带有紧定螺钉，当轴穿入内孔后，拧紧顶丝就能把轴承和轴牢牢固定，不需要额外的轴肩或者锁紧螺母，对光轴的适配性非常好，很多低成本设备的轴加工甚至不需要做台阶，直接用光轴配合这类轴承就能完成固定，大幅降低轴类零件的加工成本。

　　安装边界上，这款轴承座的两个安装孔中心距、底座厚度、轴承中心高都是标准化尺寸，选型时只要确认轴径是25mm，对应的安装空间满足底座的长宽尺寸，预留出顶丝操作的扳手空间，就能直接替换同规格的其他品牌产品，互换性很强。需要注意的是，这类轴承的密封结构是自带的接触式密封圈，能阻挡日常工况下的粉尘、溅水进入轴承滚道，但不适合在有大量高压冲水、强腐蚀介质的环境里使用，如果是食品加工车间需要经常冲洗的工位，还要额外选配套不锈钢材质或者带特殊密封的版本。

　　从建模逻辑来看，做这个三维模型的时候，首先要确认支座的铸造拔模角度，所有非加工面都要保留合理的拔模斜度，不能做成垂直的直壁，否则不符合铸造工艺要求；其次是轴承部分的滚道、钢球、保持架的结构要符合外球面轴承的标准尺寸，内圈的顶丝孔位置要和顶部的注油孔位置错开，避免干涉；腰型安装孔的长度要留够调整余量，孔的边缘要做倒角处理，避免安装时螺栓头刮蹭镀层；轴承外球面和座体内球面的配合要留合适的间隙，建模时不能做成过盈配合，否则会失去调心能力。很多新手建模的时候容易把安装孔做成圆孔，忽略腰型孔的调整功能，或者把轴承中心高做的和标准值有偏差，导致实际装配时轴的高度不对，带轮或者链轮无法对齐，出现传动跑偏的问题。

　　在设备维护层面，这类带座轴承的注油嘴一般设置在轴承顶部，日常运维时可以直接通过注油嘴补充润滑脂，不用拆解轴承座，相比分体式的轴承装配结构，维护效率高很多。很多小型设备的运维周期里，只需要定期往注油嘴打黄油，就能保证轴承长期稳定运行，不用频繁拆解更换。在一些振动较大的工况里，还可以在轴承座和安装底座之间加薄橡胶垫，吸收部分振动，减少螺栓松动的概率，这也是现场使用时积累的实用经验。
