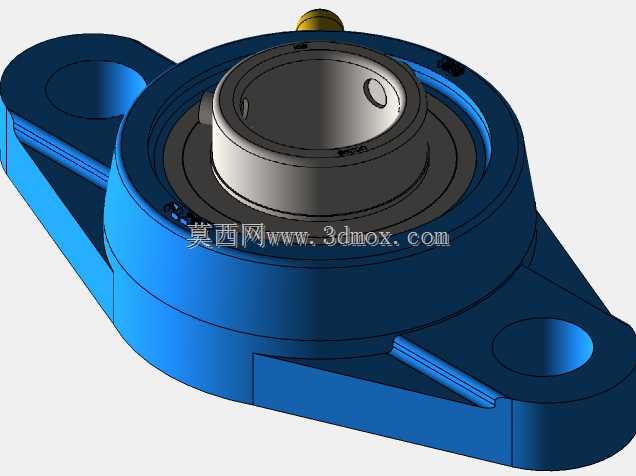

  在轻工输送、食品包装、小型农机这类对安装空间有严格限制的传动场景里,菱形法兰式带座外球面轴承的应用占比一直不低,UCFL205作为内径25mm规格的常用型号,常被用在皮带输送机从动辊、小型分拣线传动轴、农用脱粒机辊轴这类需要快速调心补偿的支撑位置。这类带座轴承不需要额外加工复杂的轴承安装座,仅需通过两个安装螺栓即可完成固定,对于现场安装调试、后期维护更换都十分友好,尤其适合设备机架为薄型钢板、无法加工沉孔安装立式轴承座的场景。

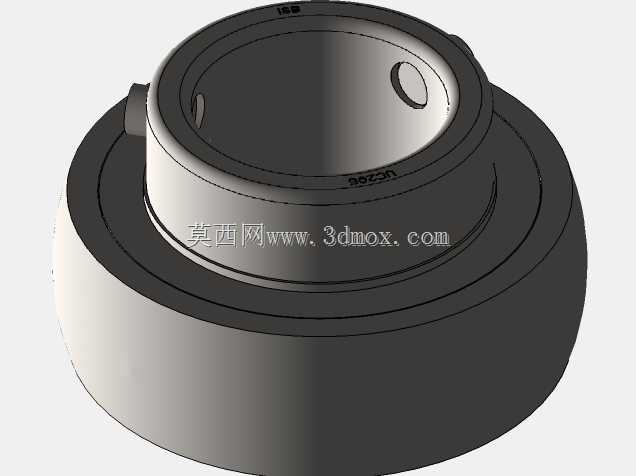

  从结构功能来看,这个型号的轴承单元由冲压或铸造的菱形轴承座与外球面球轴承组合而成,轴承内圈通过顶丝与穿过的轴实现锁紧,不需要额外的轴肩、锁紧螺母等轴向定位零件,轴的加工精度要求相比深沟球轴承安装方案更低,能适配一定范围内的轴加工公差。外球面轴承的外圈球面与轴承座的凹球面配合,具备自动调心功能,当轴受载出现挠曲变形、或者安装时两轴承座存在同轴度误差时,调心结构可以补偿角度偏差,避免轴承出现额外的附加载荷,大幅降低轴承早期失效的概率。轴承顶部配置的注油嘴,可以在设备不停机的状态下定期补充润滑脂,适配长期连续运转的工况需求,不需要频繁拆解轴承单元进行维护。

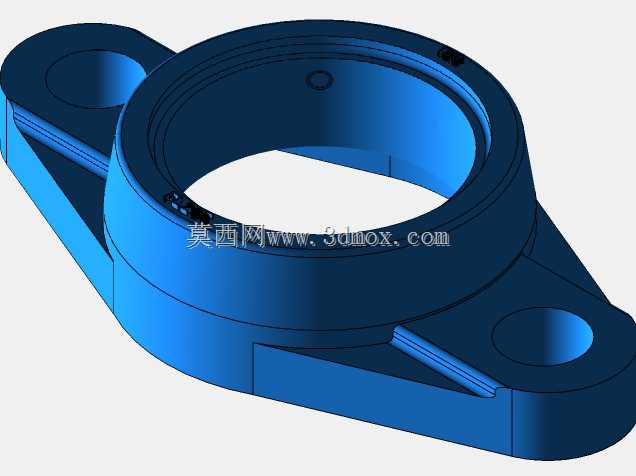

  设计这类轴承单元的三维模型时,首先要明确安装边界的核心尺寸:菱形座的两个安装孔中心距是现场安装时的核心匹配参数,建模时需要保证两孔的位置度公差符合实际产品的精度要求,安装孔的孔径要适配常用的M10安装螺栓,预留足够的螺栓穿入间隙。轴承内孔的尺寸为25mm,内圈上的顶丝孔位置要与实际产品一致,保证锁紧结构的合理性;轴承座的底座平面需要保证平面度要求,避免安装时出现翘曲导致轴承座受力不均。建模过程中要还原轴承外圈与座体的球面配合关系,不能简单做成圆柱配合,否则无法体现该类轴承的调心特性;同时要注意轴承座的加强筋结构,菱形座的两个安装耳与主体连接位置的加强筋是承载的关键结构,建模时要还原筋的厚度、过渡圆角,避免出现应力集中的结构缺陷,和实际铸件的工艺结构保持一致。

  从实际选型适配的角度来说,这个规格的轴承单元额定动载荷适配中小功率的传动场景,通常适配的轴转速不超过3000rpm,环境温度在-20℃到100℃之间的常规工况都能适用。安装时要注意两个安装螺栓的预紧力保持一致,避免单侧受力过大导致座体变形,轴插入轴承内孔后,要交替拧紧两个顶丝,保证内圈与轴的锁紧可靠,避免运转过程中出现内圈跑圈的问题。和方形法兰座的轴承相比,菱形座的占用空间更小,两个安装孔的布局更适合在狭长的机架型材上安装,比如常用的4040铝型材机架上,菱形座的两个安装孔可以直接对齐型材的中心槽,不需要额外加工转接板,大幅降低设备的制造成本与安装工时。

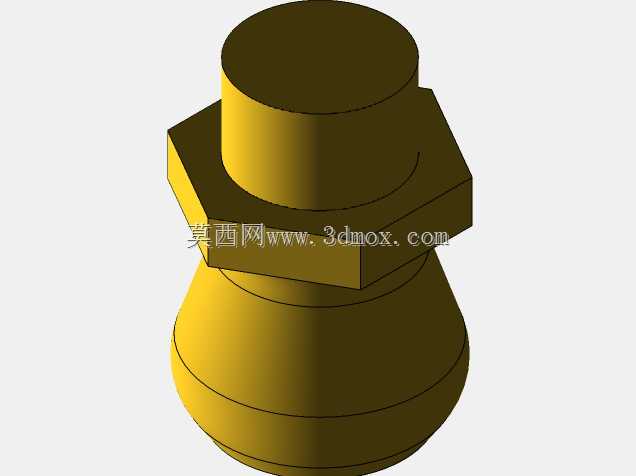

  建模时还要注意细节结构的还原,比如轴承两端的密封结构,外球面轴承通常配备双层接触式密封圈,能阻挡外界的粉尘、水汽进入轴承内部,适配多粉尘、有少量喷淋的生产场景,模型里要体现密封圈的安装槽位置,方便后续做整机装配时的干涉检查。轴承座的铸造圆角、拔模斜度也要符合实际铸造工艺的要求,不能做成完全直角的结构,否则模型和实际加工出来的零件存在偏差,影响后续的工装设计、装配模拟的准确性。注油嘴的位置要设置在轴承座的顶部,方便日常维护时接油枪注脂,注油通道要连通到轴承内部的滚道位置,保证润滑脂能顺利到达摩擦面,这部分的内部通道在建模时可以做简化处理,但外部接口的尺寸、位置要和标准油嘴的尺寸匹配,方便后续做整机维护空间的模拟校验。
