凸台圆形带座外球面轴承UCFC205结构

　　在轻工输送线、小型食品加工设备、农用辅助机具这类需要简化安装流程、补偿一定轴系对中误差的传动场景里，凸台圆形带座外球面轴承是出镜率极高的支撑部件。不同于需要额外加工轴承座孔、配合定位挡圈才能完成装配的标准深沟球轴承，这类带座轴承把轴承单元和安装基座做成了一体化组件，现场装配时不需要复杂的工装找正，只要把安装面的螺栓孔对齐锁紧，穿入传动轴拧紧顶丝就能完成固定，对于维护空间有限、安装精度不高的现场工况适配性极强。

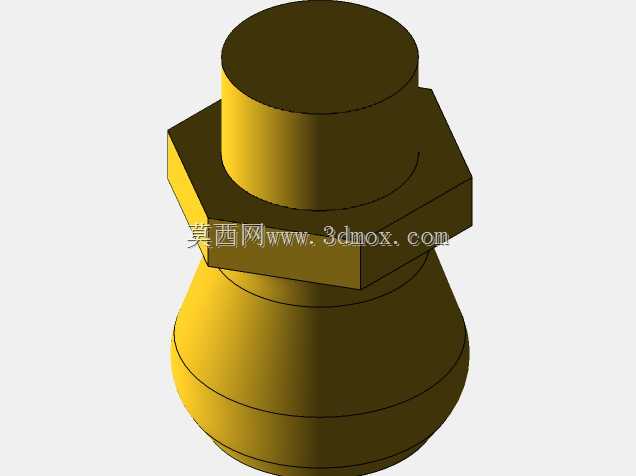

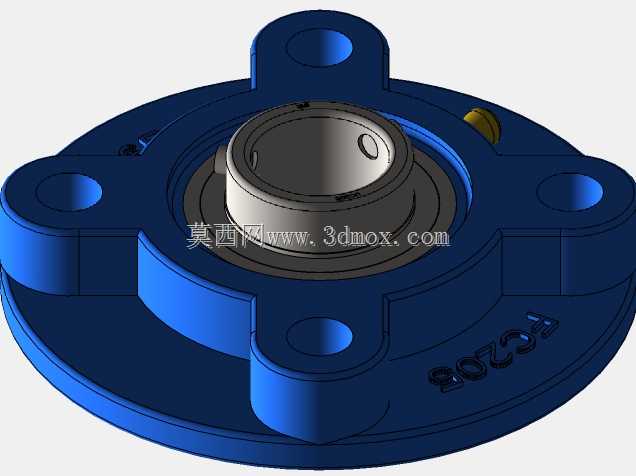

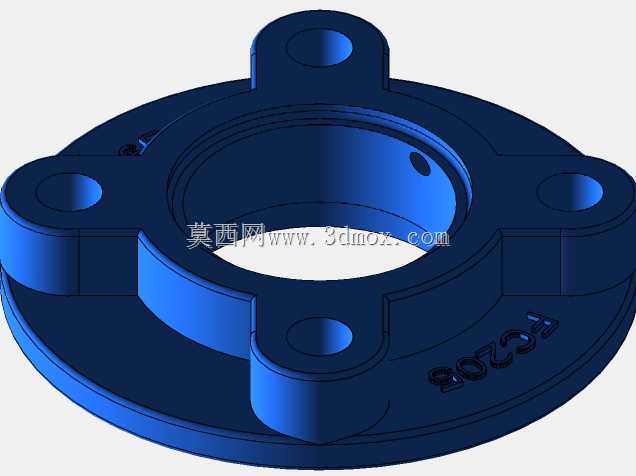

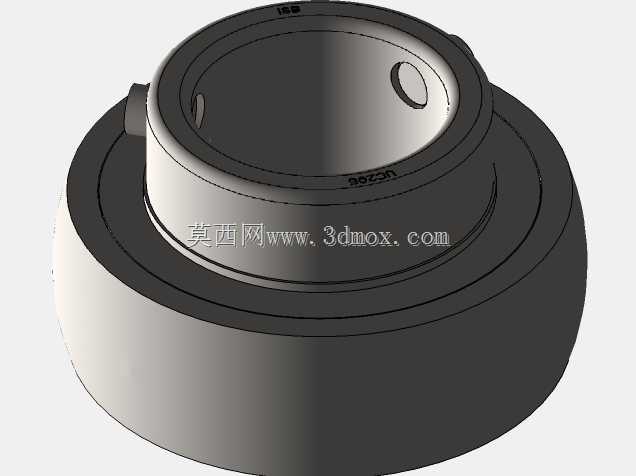

　　从结构设计逻辑来看，UCFC205的圆形凸台座是整个组件的安装基准，座体上均匀分布四个安装通孔，凸台部分的作用是嵌入安装面板的预制孔内，实现安装时的径向定位，避免锁紧螺栓时座体发生偏移，相比不带凸台的菱形座、方形座，这种结构在薄板类安装面板上使用时，不需要额外加工定位止口，靠凸台本身就能保证轴承中心与安装面的垂直度，大幅降低现场安装的加工要求。内置的外球面轴承内圈带有顶丝孔，装配时通过拧紧内圈上的紧定螺钉，就能把内圈和传动轴锁固在一起，轴承外圈的外球面和座体的内凹球面是球面配合结构，当传动轴出现轻微的挠曲变形、或者安装面存在小角度的平面度误差时，轴承内圈可以随轴一起绕球面中心做小角度偏转，不会出现卡滞、额外附加载荷的问题，能有效延长轴承的实际使用寿命。

　　从安装边界尺寸来看，这款适配轴径25mm的UCFC205轴承座，座体外缘的圆形轮廓直径覆盖常规同规格安装面板的开孔范围，四个安装孔的中心距符合行业通用的安装尺寸互换标准，不管是替换同型号的旧件，还是在新设备上做布局设计，都不需要重新调整安装孔位的加工参数。座体的凸台高度匹配常见的2-6mm厚度的设备安装面板，凸台外径和面板开孔的间隙控制在0.1-0.2mm之间，既保证安装时能顺利嵌入，又不会因为间隙过大导致轴承中心偏移。轴承内圈的总宽度满足常规传动轴的轴向定位要求，顶丝的位置距离内圈端面有足够的操作空间，用普通内六角扳手就能完成锁紧操作，不需要特殊的拆装工具。

　　在实际使用场景中，这类轴承常被用在带式输送机的托辊支撑、小型包装机械的辊筒传动端、农用脱粒机的传动轴支撑、风机的叶轮轴端支撑这类工况里，这些场景的共同特点是安装基准的加工精度不高，设备运行时轴系会受载荷影响出现轻微的变形，普通的刚性支撑轴承很容易因为不对中问题出现早期磨损，而带座外球面轴承的自调心特性刚好能抵消这类误差带来的负面影响。同时，轴承本身自带的密封结构能阻挡大部分粉尘、飞溅的水汽进入轴承内部，在多尘、有少量喷淋的工况下不需要额外加装密封组件，能简化整体的结构设计。

　　设计选型时需要注意，这类带座轴承的额定载荷是针对纯径向载荷设计的，不能承受过大的轴向载荷，如果传动端存在较大的轴向力，需要额外搭配止推结构使用。另外座体的材质多为铸铁材质，安装时螺栓的锁紧扭矩不能超过材质的承受范围，避免座体出现开裂。在做三维建模时，需要重点还原球面配合的接触关系，四个安装孔的位置度、凸台的同轴度都要符合实际的加工公差要求，这样导出的工程图才能直接用于安装面板的加工，避免出现装配干涉的问题。
