带方形安装座外球面轴承组件结构设计

　　在轻工输送线、小型农机、食品加工设备这类对安装便捷性有较高要求的传动场景里，带座外球面轴承的应用占比一直不低，本次呈现的方形座外球面轴承组件，就是针对这类场景做的适配化结构设计。不同于标准深沟球轴承需要额外加工轴承室、配合公差要求严苛的安装逻辑，这类带座轴承的方形安装座直接预留了四个贯通安装孔，安装时不需要额外加工复杂的安装基准面，只要将安装面的平面度控制在合理范围，通过螺栓直接穿过安装孔锁紧即可完成固定，大幅降低了现场安装的调试难度，尤其适合设备改造、中小型设备厂的快速装配需求。

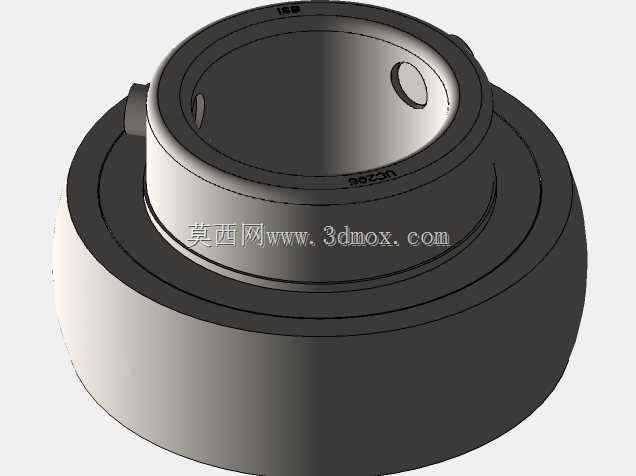

　　从功能特性来看，该组件的核心作用是为旋转轴提供径向支撑，同时可承受一定程度的轴向窜动载荷，外球面轴承的内圈采用顶丝锁紧结构，轴插入内圈孔后，拧紧内圈上的紧定螺钉即可实现轴与内圈的同步旋转，不需要额外加工轴肩、锁紧螺母等定位结构，对于光轴的适配性极强。轴承外圈与方形座的内孔采用球面配合设计，这种配合结构自带一定的调心能力，当安装面存在轻微的角度偏差、或者轴在运转过程中出现小幅挠曲变形时，球面配合可以自动补偿角度误差，避免轴承内部出现额外的附加载荷，有效降低轴承早期磨损的概率，延长组件的整体使用寿命。轴承侧方预留的注油嘴结构，可以在设备不停机或者定期维护时直接加注润滑脂，不需要拆解轴承座即可完成润滑保养，适配长期连续运转的工况需求。

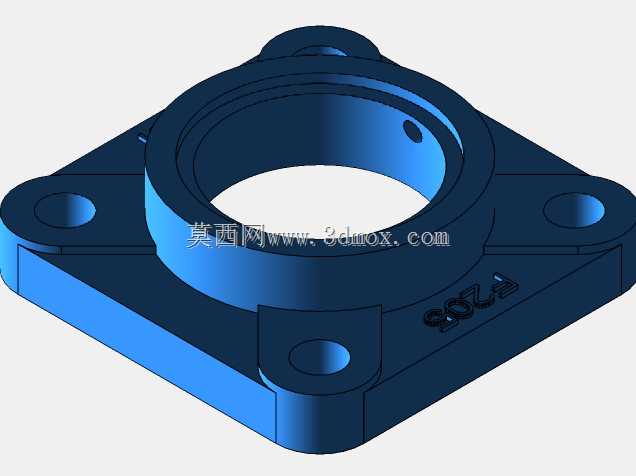

　　设计过程中，首先要明确的是安装边界的尺寸控制，方形座的四个安装孔采用对称分布设计，孔位的中心距是安装适配的核心参数，设计时严格对应同型号标准带座轴承的安装尺寸，保证可以直接替换市面上同规格的标准件，不需要对原有设备的安装孔位做二次加工。轴承座的底座厚度根据额定载荷做了对应强化，避免在重载冲击下出现底座断裂的问题，座体内腔的球面尺寸与轴承外圈的球面尺寸做了公差匹配，既保证调心动作的顺畅，又避免配合间隙过大导致运转过程中出现振动异响。轴承内圈的内孔尺寸适配直径25mm的光轴，内圈上的紧定螺钉孔位置做了沉台设计，防止螺钉拧紧后突出内圈表面，干涉其他相邻零部件的装配。

　　实际应用中，这类方形座带座轴承常被用在皮带输送机的辊筒两端支撑、小型包装设备的传动轴支撑、农用脱粒机的辊轴支撑等场景，这类场景的共性是安装基准的加工精度普遍不高，设备运转过程中存在一定的振动，且维护保养的条件相对有限，该组件的结构特性刚好匹配这些工况需求。不同于立式座、菱形座的带座轴承，方形座的四个安装孔分布在四个角，安装后的受力更加均匀，在存在双向径向载荷的工况下，稳定性要优于两孔安装的菱形座结构，适合载荷方向存在小幅变化的传动位置。设计时还考虑了密封结构的适配，轴承两端自带的密封盖可以阻挡外界的粉尘、水汽进入轴承内部滚道，在多粉尘、有轻微喷淋的工况下也能保持稳定运转，不需要额外加装外部密封结构，进一步简化了设备的整体设计。

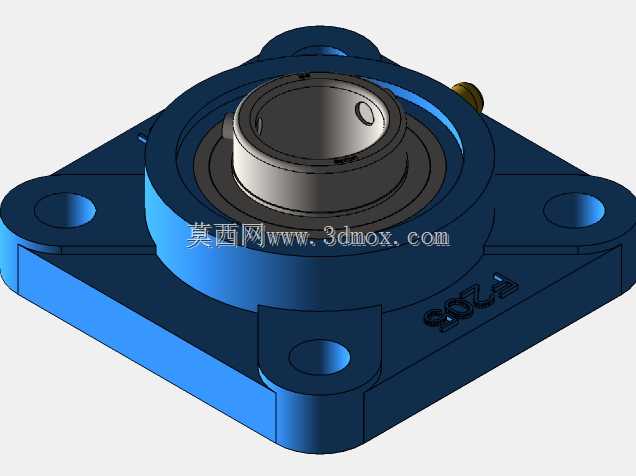

　　建模过程中，对轴承内部的滚道结构、钢球保持架做了简化处理，重点还原了安装配合相关的所有结构特征，包括方形座的安装孔尺寸、注油嘴的位置与接口尺寸、内圈紧定螺钉的位置、轴承座与轴承外圈的配合面形态，这些特征都是设备选型、装配干涉检查时需要重点核对的内容。在做整机装配仿真时，可以直接调用该模型，核对安装孔位与设备机架的对应关系，检查轴插入轴承内圈后与周边零部件的间隙是否合理，提前规避装配时出现的干涉问题，减少实物试装时的整改次数。
