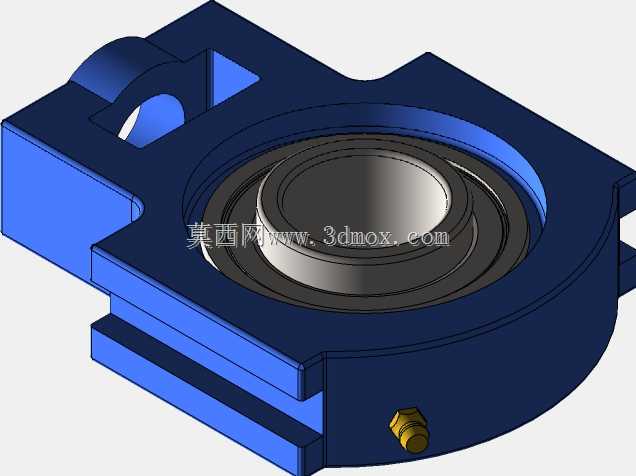

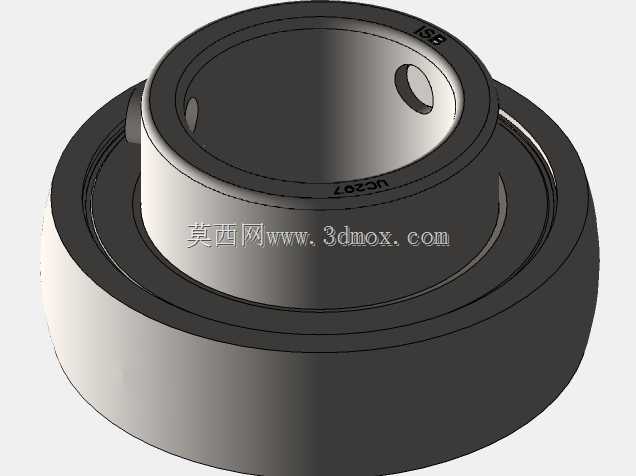

在各类输送线、食品加工设备、纺织机械以及中小型农用传动设备的布局中,这类带滑块结构的外球面轴承组件是极为常见的支撑部件,区别于固定式安装的带座轴承,它的核心应用场景集中在需要张紧调节的传动链路里——比如皮带输送线的从动辊支撑、链传动机构的张紧端固定,安装时可以沿着机架上的滑槽调整轴承座的整体位置,以此改变传动带或链条的张紧度,补偿长期运行产生的磨损伸长量,避免传动打滑、跳齿这类常见故障。从结构功能来看,组件自带的外球面轴承内圈带有顶丝结构,装配时可以直接将内圈锁紧在光轴上,不需要额外加工轴肩、锁紧螺母等定位结构,对安装轴的加工精度要求更低,适配很多现场改制、轻量化设计的设备场景;轴承外圈的球面结构和滑块座的内球面型腔配合,

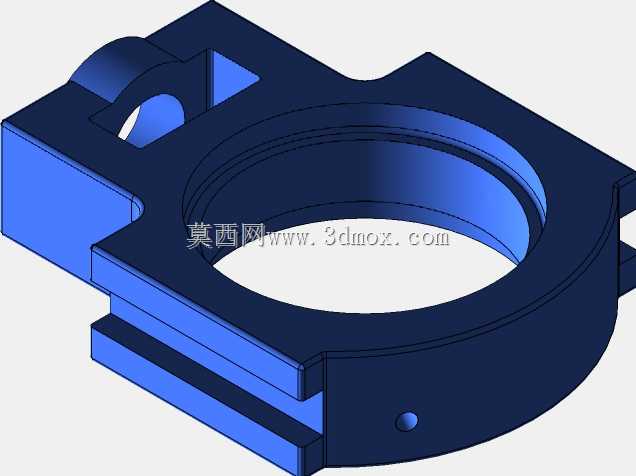

能自动补偿轴安装时产生的同轴度误差、轴受力后的挠曲变形,哪怕两端安装座存在一定的角度偏差,轴承也能正常运转,不会出现卡滞、局部过载发热的问题。滑块座的结构设计完全围绕安装调节的实际需求展开,座体采用滑槽式结构,两侧的安装翼板卡在机架的导向槽内,调节时松开安装螺栓就能沿着槽向滑动,调整到位后直接拧紧螺栓即可完成固定,不需要额外设计张紧轮等附加结构,能大幅简化设备的整体结构。座体上预留的注油嘴位置直接连通轴承内部的储油腔,日常维护时不需要拆解轴承组件,直接通过油嘴加注润滑脂就能完成保养,适配长时间连续运行的工业场景。从安装边界来看,这类轴承座的滑块宽度、滑槽深度、安装孔间距都适配常规的型钢机架安装尺寸,轴承内孔适配直径35mm的光轴,
安装时需要注意轴的插入深度要匹配内圈宽度,顶丝要锁紧在轴的光整表面,避免运行中出现轴与内圈的相对滑动;滑块座的滑动行程要预留足够的张紧调节余量,一般要保证至少能覆盖传动带5%左右的伸长量调节空间,避免后期张紧行程不足需要重新焊接安装位。设计这类组件的三维模型时,要重点关注球面配合面的尺寸公差,外圈球面和座体内腔的配合间隙要控制在合理范围,间隙过大会导致运转时晃动、支撑刚度不足,间隙过小则会失去自动调心的作用;同时滑块部分的导向面要保证平行度,避免安装后滑动卡滞,注油通道的走向要避开螺栓安装位和应力集中区域,防止座体受力时在油道位置出现开裂。实际选型应用时,还要根据设备的负载大小、运行转速确认轴承的额定动载荷是否满足需求,
滑块座的材质一般采用铸铁铸造,能提供足够的支撑刚度,承受径向载荷的同时也能承受一定的轴向窜动,适配多数中低速传动的支撑需求。在很多中小型设备的设计中,这类滑块式带座轴承往往是优先选用的张紧端支撑方案,相比定制化的张紧结构,它的通用性更强,安装维护更简便,备件采购也更加方便,能有效降低设备的设计和维护成本。建模过程中还要注意细节结构的还原,比如座体上的铸造圆角、安装螺栓的沉头位、注油嘴的安装螺纹孔、轴承两侧的密封结构,这些细节直接影响后续出工程图、生成BOM表的准确性,也能为后续的装配干涉检查提供准确的模型依据,避免实际装配时出现螺栓与周边结构干涉、注油嘴被机架挡住无法加注润滑脂这类现场问题。
