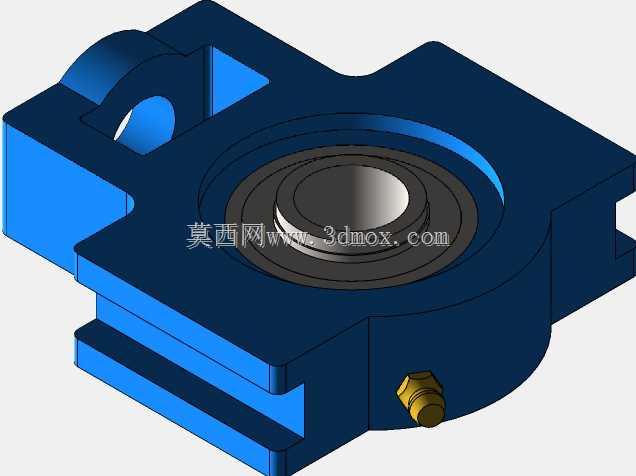

带滑块座外球面球轴承UCT204结构

　　在轻工输送线、小型食品加工设备、纺织机械的张紧辊组、可调式传动轴支撑场景里，这类带滑块座的外球面轴承单元是出镜率极高的支撑部件，区别于固定式安装的立式、菱形座轴承，滑块式结构的核心价值就在于安装位可沿导轨槽线性调整，能灵活补偿轴系加工的长度误差，也能在皮带传动、链传动场景里快速调整张紧量，不用额外设计复杂的张紧轮支架，大幅简化设备侧的安装结构。

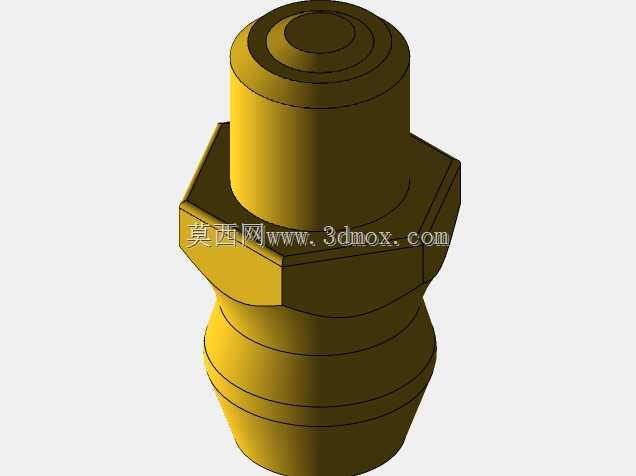

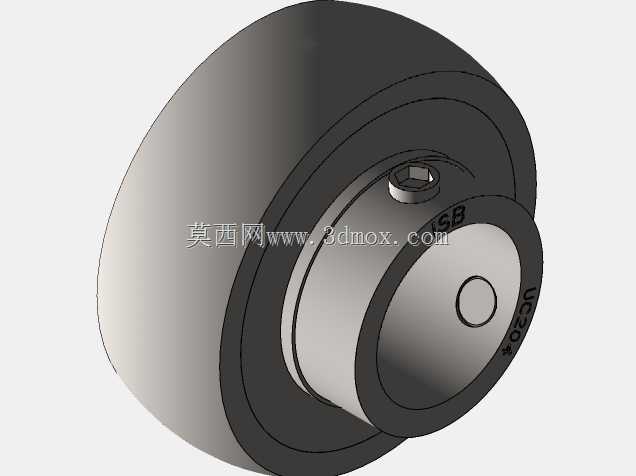

　　从实际功能来看，这个单元集成了外球面球轴承与铸造滑块座两部分，轴承内圈通过顶丝与穿入的光轴锁紧，不需要额外加工轴肩、锁紧螺母位，对安装轴的加工精度要求比普通深沟球轴承低很多，现场装配时只要把轴穿入内孔，拧紧侧面的紧定螺钉就能完成轴与轴承的固定，对中小设备厂的装配工人十分友好，不用复杂的热装、压装工具就能完成装配。轴承自带的密封圈能阻挡输送场景里的粉尘、少量飞溅的切削液或食品加工场景的水汽侵入滚道，延长维护周期，座体侧面的油嘴可以直接对接黄油枪，不用拆解轴承就能补充润滑脂，适配长时间连续运转的产线工况。

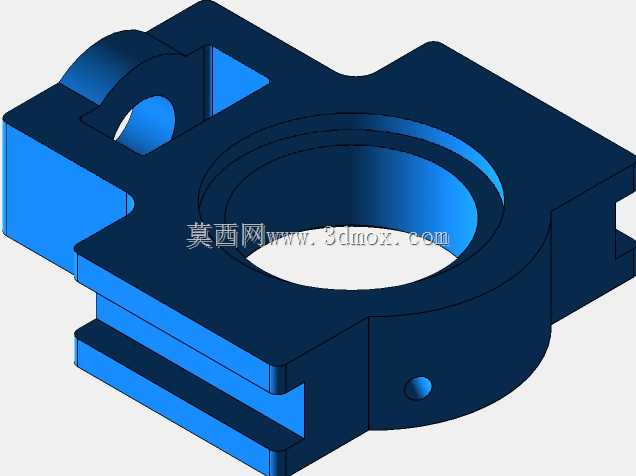

　　设计层面上，滑块座的滑槽采用等宽通槽结构，槽的两侧面是安装定位基准，安装时只需要在设备机架上焊接或螺栓固定两根平行的导向扁钢，把滑块座卡入导向扁钢之间就能实现滑动导向，调整到合适张紧位置后，通过滑槽内的T型螺栓或者压块就能完成座体的锁紧固定，不需要在座体上加工高精度的安装孔位，降低了机架的加工成本。座体的承载截面做了加厚处理，轴承安装孔的外圈设置了环形加强筋，能承受径向载荷的同时，兼顾皮带张紧时产生的轴向分力，避免座体在长期交变载荷下出现开裂变形。轴承外圈与座体孔采用球面配合，具备一定的自动调心能力，当轴出现轻微挠曲变形、安装对中误差在2度以内时，轴承可以自动补偿偏角，不会出现滚道偏载、早期磨损的问题，这对长轴系、多支撑点的输送辊组来说十分关键，能大幅降低安装对中的精度要求，减少现场调试的时间成本。

　　从安装边界尺寸来看，这款UCT204适配的轴径为20mm，滑块座的总宽度、滑槽宽度、安装孔距都遵循行业通用的互换尺寸，不管是替换同型号的进口件还是其他厂家的国产件，都不用修改机架的安装结构，直接拆装替换即可。座体底部的滑槽深度经过匹配设计，卡入常规厚度的导向扁钢后不会出现上下窜动，锁紧后座体与导向面的接触面积足够大，张紧受力时不会出现滑移松脱。轴承的内圈伸出端长度足够，能适配不同厚度的轴端挡片、链轮或皮带轮的安装位，不会出现轴上零件与座体干涉的问题。在实际选型时，需要注意核算轴系的径向载荷，这款轴承主要承受垂直于安装面的径向载荷，不适用于大轴向载荷的传动场景，在长距离输送线的张紧端、可调式风机的传动端、小型提升机的尾轴支撑场景里，这类滑块座轴承的综合使用成本比定制可调轴承支架低很多，而且装配效率更高，维护也更方便。建模的时候要注意球面配合的公差设置，轴承外圈的球面与座体的内球面要留合适的间隙，保证调心动作顺畅，同时不能间隙过大导致运转时出现晃动，紧定螺钉的位置要对应轴上的顶丝平面位，避免锁紧时打滑，油嘴的安装角度要朝向方便维护的外侧，不能被机架结构挡住，否则后期补脂会十分困难。滑块座的滑槽两侧要做倒角处理，方便装配时卡入导向轨，座体的铸造圆角要符合铸造工艺要求，避免出现应力集中的尖角，防止长期受力后出现裂纹。
