适配1.125英寸轴径的立式安装轴承座

　　在轻工输送线、小型动力传输单元、桌面级实验设备的轴系布局里，这类适配1.125英寸外径轴承的立式轴承座，是解决轴系径向支撑、抵消传动径向载荷的基础零件，很多做小型设备改型、非标传动单元搭建的结构工程师，在选型时经常会碰到英制轴径的配套支撑需求，这类轴承座刚好能匹配对应规格的英制深沟球轴承、带座外球面轴承的安装尺寸，不用额外做轴径转换套，能减少轴系的累计装配误差。

　　从实际使用场景来看，这类轴承座常被用在小型皮带输送机的从动辊端支撑、小型齿轮传动箱的输入轴外伸端支撑、实验室小型搅拌设备的转轴支撑位置，这些场景的载荷特性以中等径向载荷为主，冲击载荷占比低，转速通常在每分钟数百转到一千多转的区间，对支撑件的刚性要求适中，但对安装的同轴度、底座的固定可靠性有明确要求。

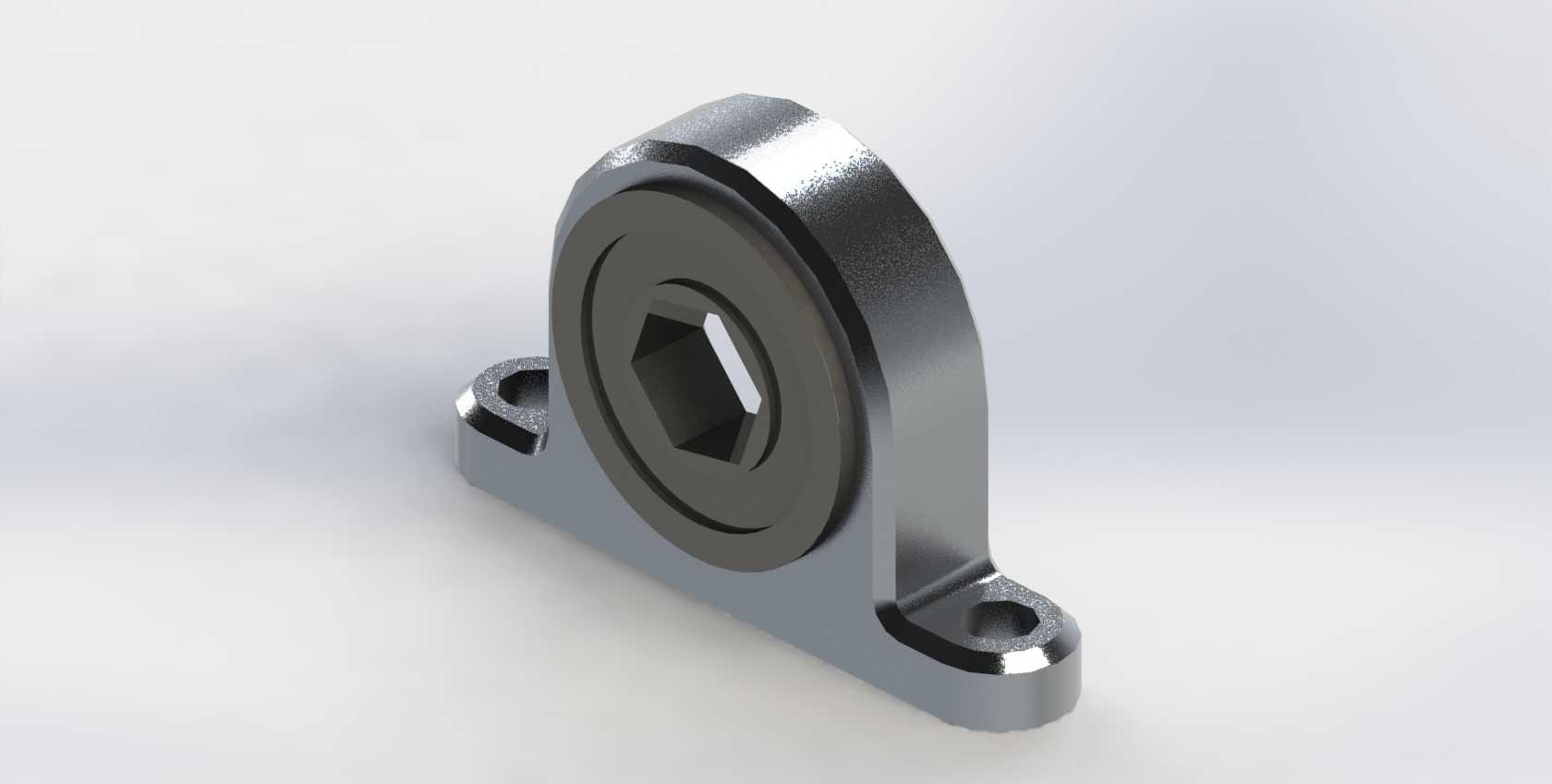

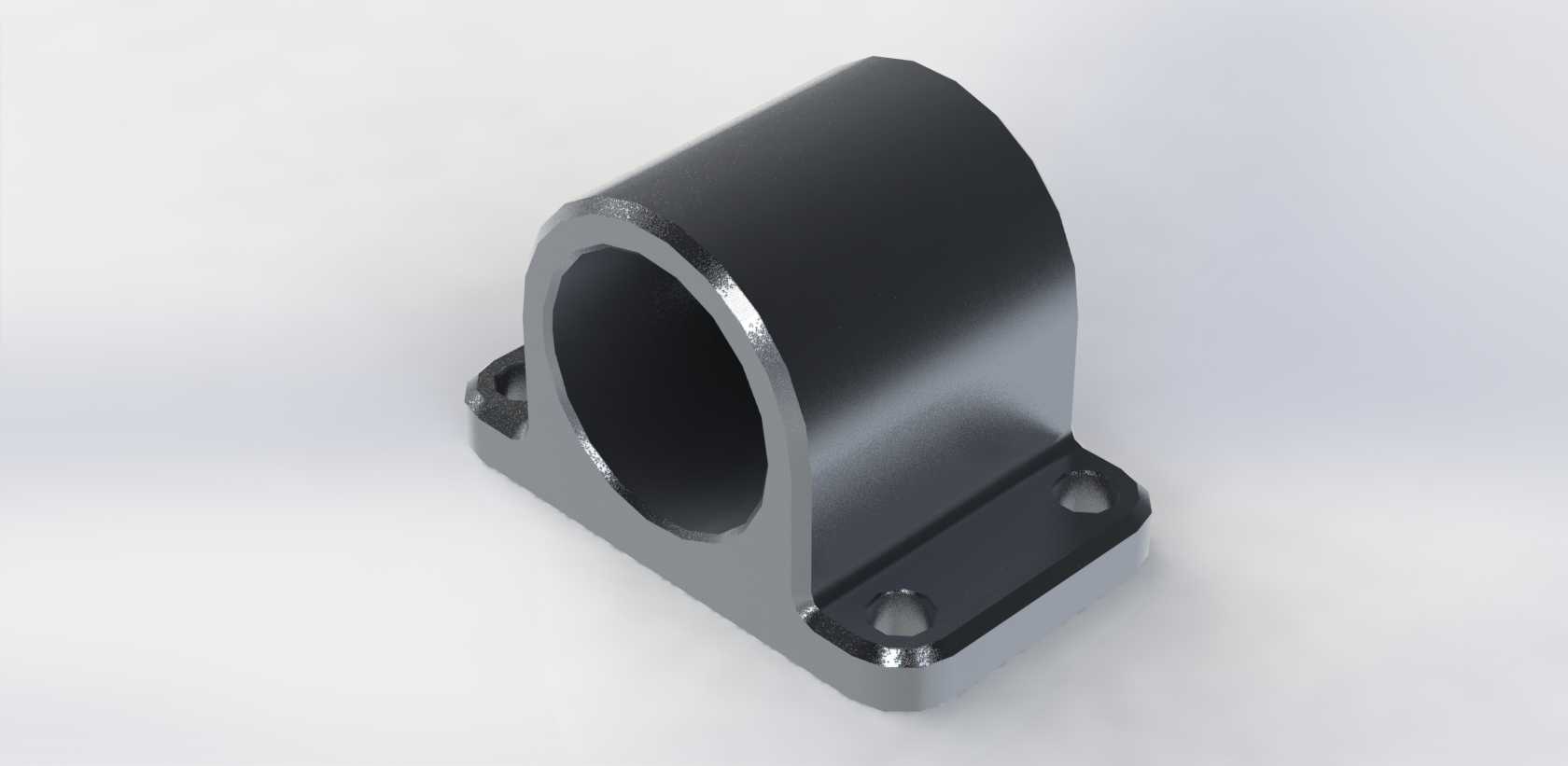

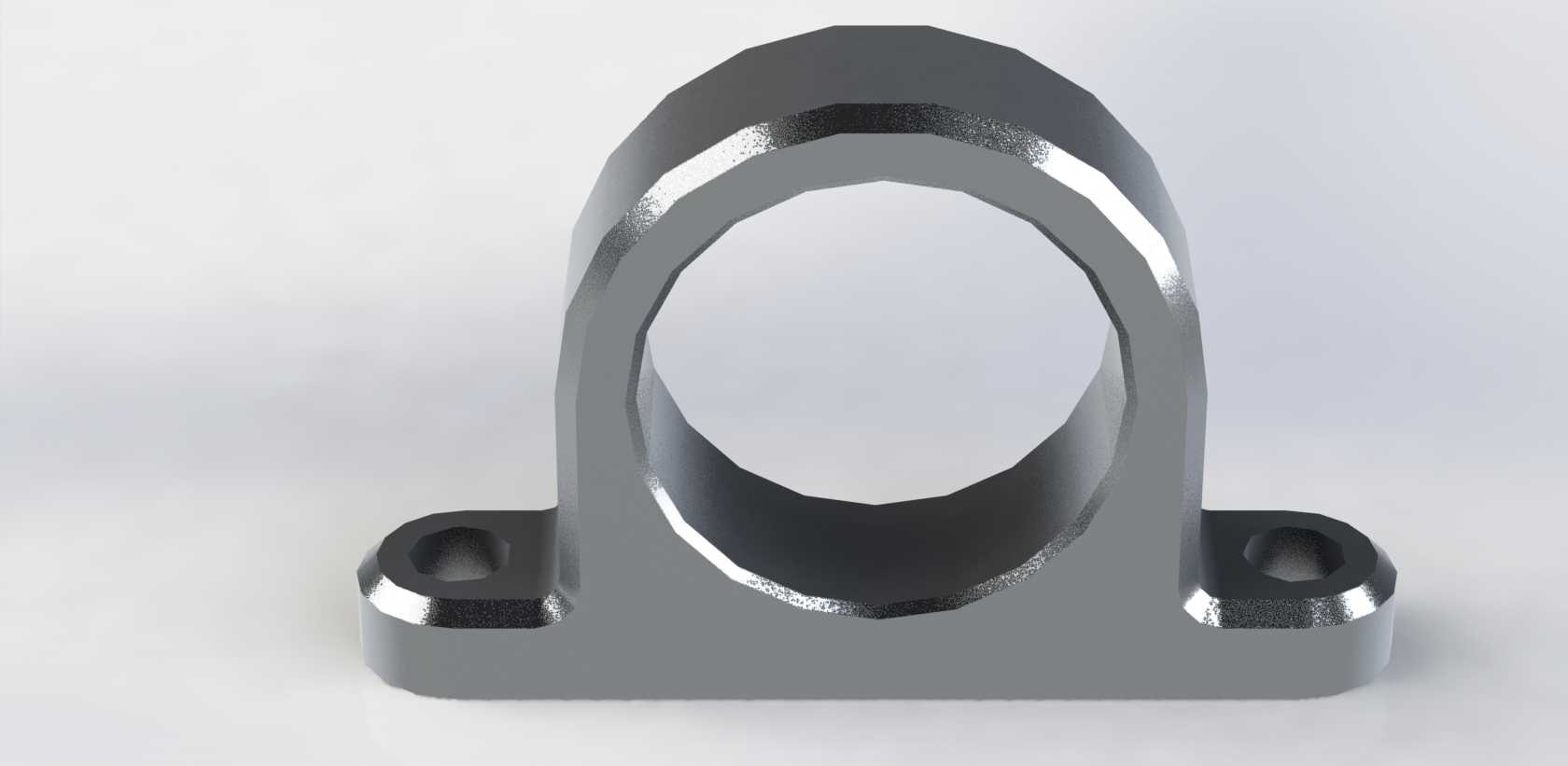

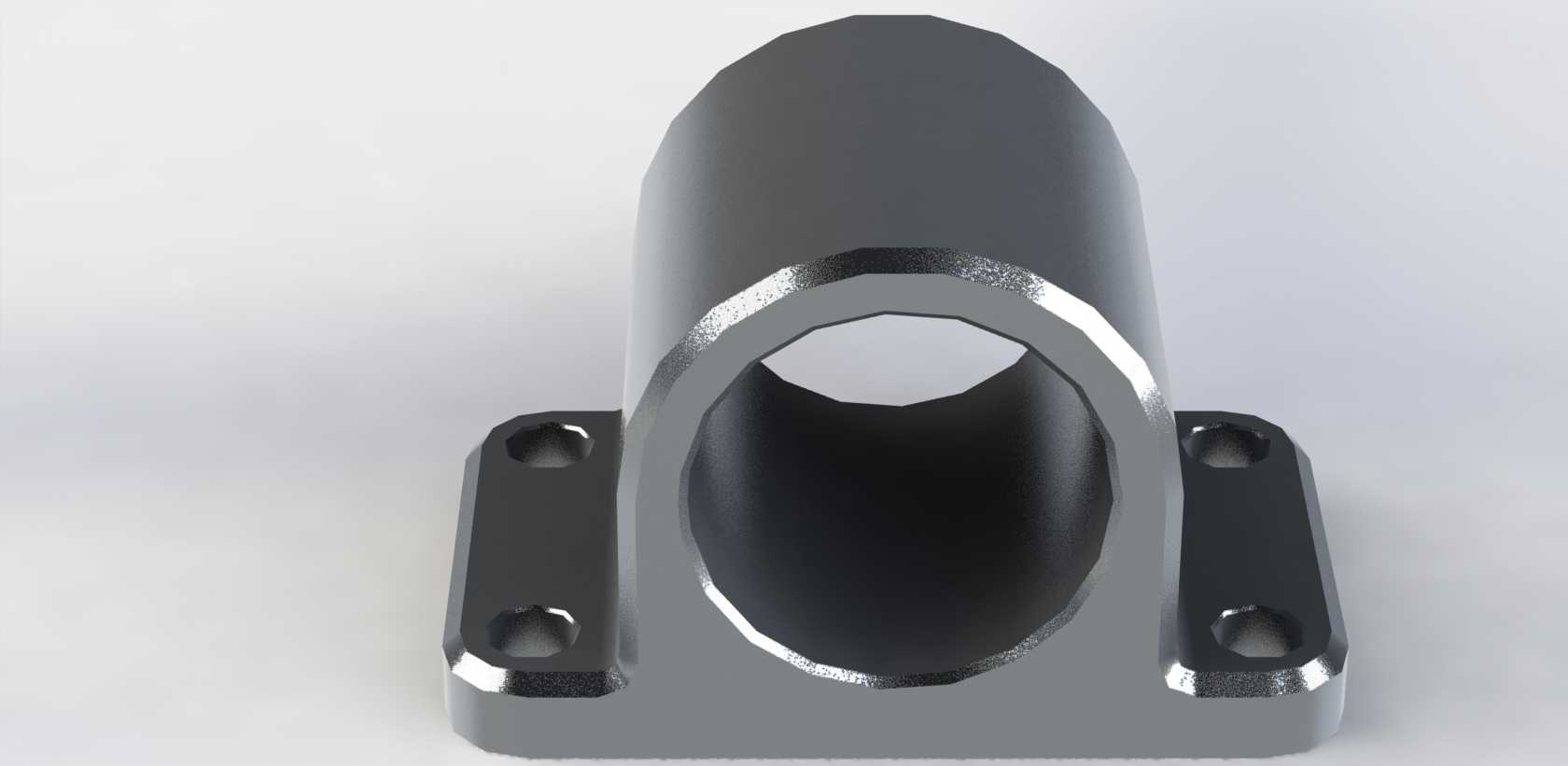

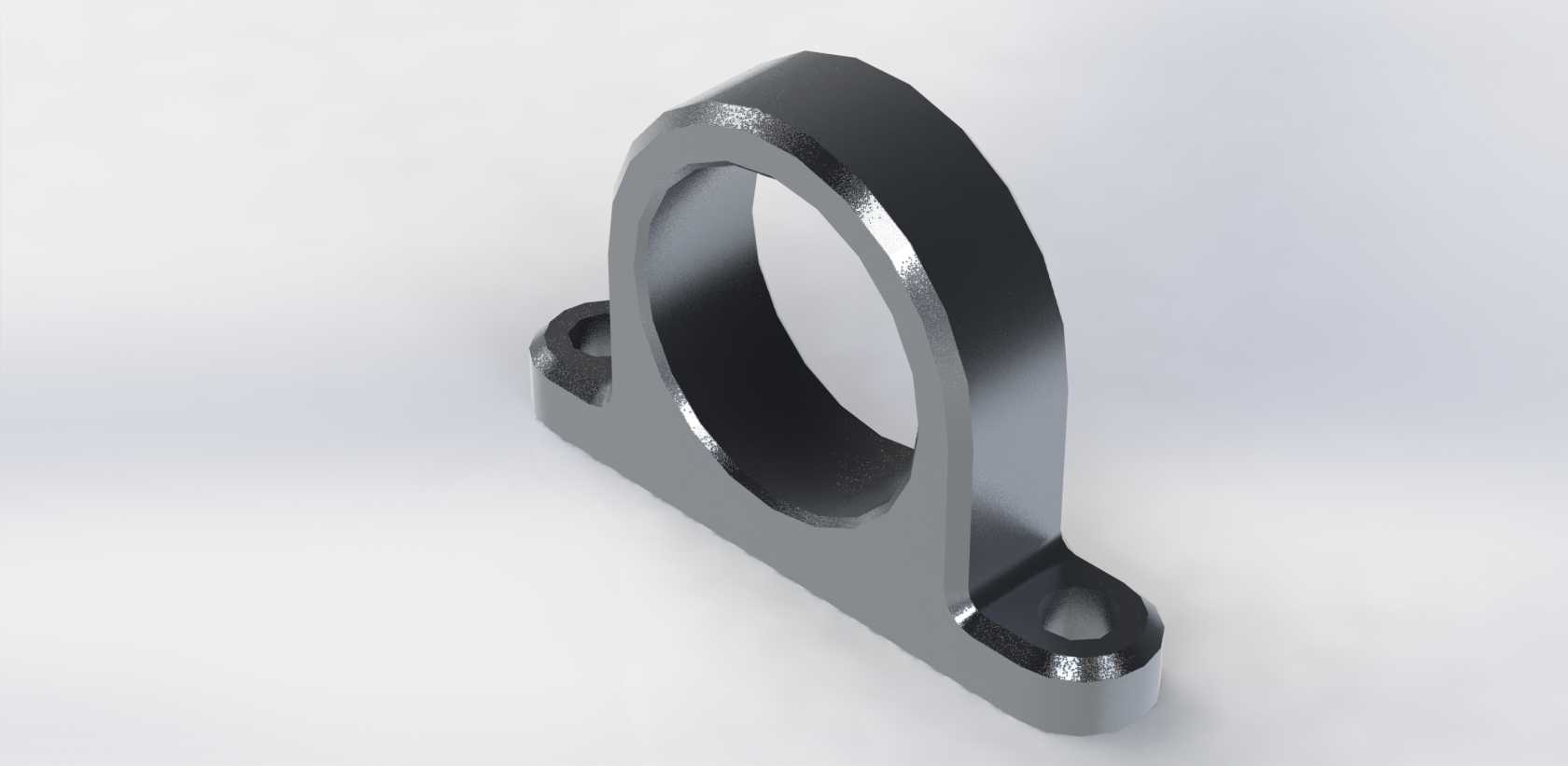

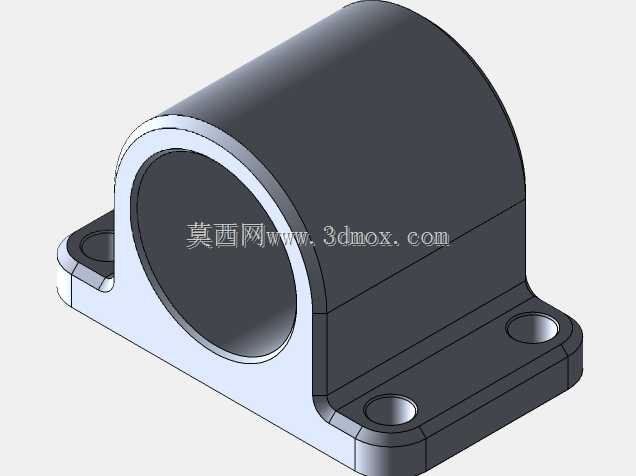

　　从功能特性上看，这款轴承座采用一体式拱形支撑结构，上部的环形承托腔完全贴合对应轴承的外圈圆柱面，装配时轴承可以顺着腔体内壁压入到位，腔体的内径公差按照轴承外圈的过渡配合要求设计，既能保证轴承外圈不会在腔体内发生周向转动，也不会因为过盈量过大导致轴承外圈变形，影响内部滚动体的正常运转。两侧的安装耳采用和主体一体成型的结构，每个安装耳上设置一个沉头安装孔，沉头深度可以完全容纳内六角圆柱头螺钉的头部，安装后螺钉头部不会突出安装面，避免和周边运动部件发生干涉，安装孔的孔位间距经过精准核算，能适配常见的型材安装面、钢板焊接机架面的孔位布局，不用现场二次配打孔位。

　　设计思路上，这款轴承座没有多余的冗余结构，整体轮廓沿着受力路径做了优化：从轴承承托腔的环形壁到底座安装面的过渡位置，采用了大圆弧过渡，避免应力集中在转角位置，在长期承受径向载荷的情况下，不会出现转角处开裂的问题。拱形的支撑臂厚度经过受力校核，在满足支撑刚性的前提下尽可能控制整体重量，不会给安装机架带来额外的负重。底座的安装面做了平面度处理，安装时可以和机架支撑面完全贴合，不会出现安装倾斜导致的轴系别劲问题，减少轴承的额外偏载，延长轴承的实际使用寿命。

　　从安装边界尺寸来看，这款轴承座的总高度刚好适配1.125英寸轴承的中心高要求，安装后轴承的中心轴线和安装面的平行度可以控制在机械设计要求的公差范围内，两个安装孔的中心距、承托腔的轴向宽度都和对应规格轴承的安装尺寸完全匹配，装配时不需要额外修配，只要将轴承压入腔体，再通过两个紧固件将底座固定在机架上，就可以完成支撑单元的安装。需要注意的是，这类轴承座没有设计额外的注油通道，适合搭配自带密封的免维护轴承使用，如果需要在多粉尘、有少量飞溅的工况下使用，可以在承托腔的两端额外加装防尘端盖，阻挡外界杂质进入轴承内部，避免滚动体出现早期磨损失效。

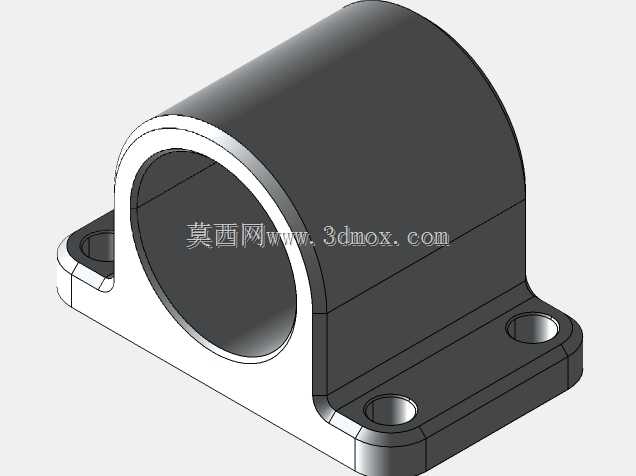

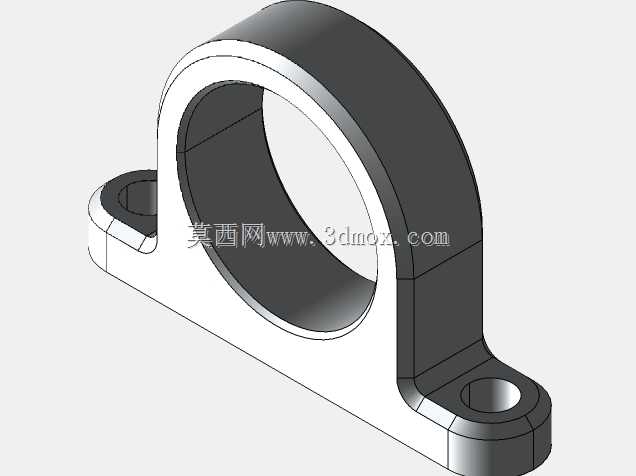

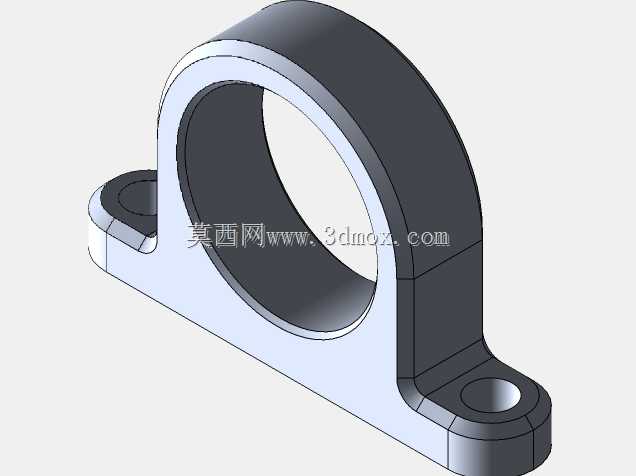

　　在实际建模过程中，这类零件的建模逻辑需要优先保证配合面的尺寸精度，首先确定轴承承托腔的内径、中心高这两个核心尺寸，再以此为基准延伸出两侧支撑臂、安装耳的轮廓，安装孔的沉头尺寸、通孔尺寸需要和选定的紧固件规格完全匹配，过渡圆角的尺寸不能随意缩小，避免实际生产时出现应力集中的缺陷。如果是用于量产的零件，还需要在建模时考虑拔模斜度、壁厚均匀性这些铸造或机加工的工艺要求，但如果是用于3D打印打样的场景，可以适当调整壁厚来匹配打印工艺的强度要求。很多工程师在做这类小尺寸轴承座的选型或建模时，容易忽略安装面的平面度要求、承托腔和安装面的垂直度要求，最终装配后会出现轴转动卡滞、轴承发热过快的问题，这部分尺寸公差在建模时就需要明确标注，给后续的加工或装配提供明确的精度依据。
