90度圆形通风管道弯头结构设计

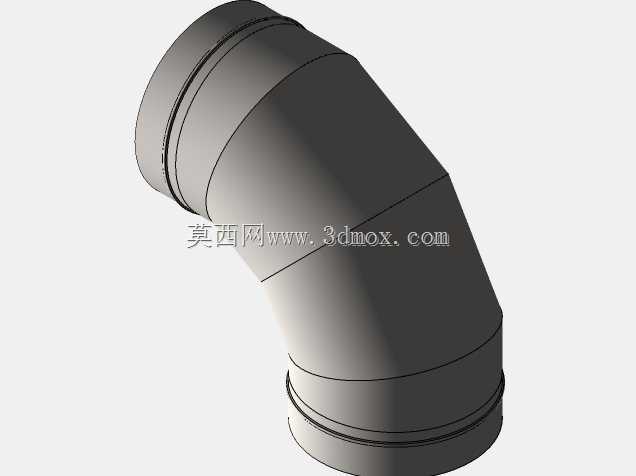

　　在民用建筑通风系统、工业除尘管路、车间废气排放管网的布设过程中，管路走向不可避免需要进行直角转向，这时候圆形90度弯头就是承担气流转向导流的核心配件，相比矩形弯头，圆形截面的弯头气流沿程阻力更小，不容易在转角位置形成涡流积尘，尤其适合输送含尘气流、常压常温空气的管路场景。这款弯头采用分段式圆弧过渡结构，没有采用直角拼接的生硬转角，整个弯曲段的曲率经过合理设定，能让气流在转向过程中保持相对平稳的流态，减少局部阻力损失，降低整个通风系统的风机负载。从结构设计来看，弯头两端预留了标准的套接段，套接段外壁加工有多道环形凸筋，安装时可以直接插入对应直径的圆形风管内部，凸筋结构既能增加套接后的摩擦力，防止管路运行过程中因风压波动出现接口脱开，

　　也能为后续的密封胶缠绕、抱箍固定提供卡位，避免密封件移位。整个弯头的壁厚根据常规通风管路的承压需求设定，能够承受常规通风系统的正负风压，不会在运行过程中出现吸瘪或者鼓胀变形。设计过程中没有采用一体成型的整弯结构，而是将弯曲段拆分为多段斜切管段拼接，这种设计思路一方面降低了加工时的板材下料难度，普通的滚板设备配合切割工装就能完成单段管坯的加工，不需要定制专用的弯管成型模具，适合小批量定制化的通风管路项目使用；另一方面分段拼接的结构在现场安装时，如果遇到实际安装空间和设计尺寸有偏差，可以通过微调拼接段的相对角度来适配现场工况，不用重新制作整个弯头。从安装边界来看，这款弯头的两端接口同轴心垂直布置，

　　两个接口的端面分别对应水平和垂直方向的管路，安装时需要预留的操作空间和同直径直风管的转弯空间一致，不需要额外扩大管井或者吊顶内的安装空间，两端的套接段长度经过匹配设计，插入风管后不会因为套接长度过短导致接口强度不足，也不会因为套接长度过长挤占弯头内部的通流截面，影响通风效率。在实际应用中，这类弯头不仅可以用在常规的新风系统、排风系统中，也可以适配物料气力输送的末端管路，只要输送的物料没有强磨琢性、没有强腐蚀性，都能通过更换对应壁厚的板材来适配使用场景。设计时特意将弯头的内壁做了平滑过渡处理，拼接位置的焊缝都做了内打磨，避免内壁出现凸起或者毛刺，防止输送含纤维、含尘气流时出现杂物挂接堆积，长期使用也不会因为积尘导致管路通流截面变小。

　　另外，弯头的弯曲半径和管径的比例经过优化，既不会因为弯曲半径过小导致气流阻力陡增，也不会因为弯曲半径过大导致弯头整体占用空间过多，能够在吊顶夹层、设备旁狭窄管路空间、管井内部等局促安装场景下顺利布设，平衡了流态性能和安装空间的矛盾。在管路配套选型时，只需要确认两端连接的圆形风管外径，就能直接匹配对应规格的这款弯头，不需要额外制作变径转接件，两端的环形凸筋也能兼容常用的金属抱箍、卡箍等固定件，现场安装时不需要特殊的专用工具，普通的安装工人按照常规风管安装流程就能完成装配，能有效缩短管路施工的周期。
