欧标带颈平焊法兰盘三维结构设计

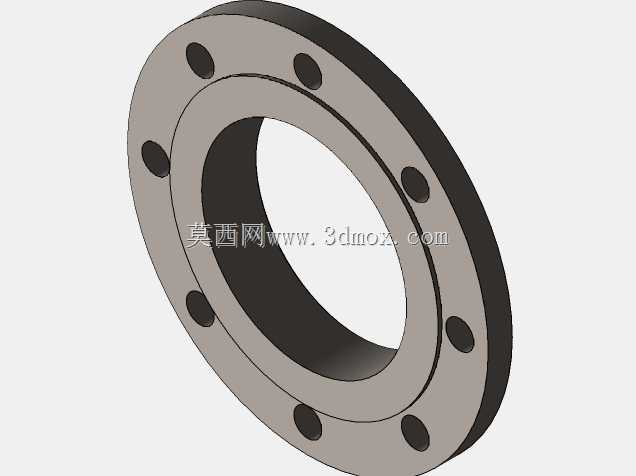

　　在石油化工、市政给排水、热力管网、船舶动力系统的管路布设场景中，法兰是实现管段之间、管段与承压设备之间可拆卸刚性连接的核心基础零件，本次呈现的法兰结构完全遵循EN 1092欧标法兰的尺寸规范进行三维建模还原，适配公称通径DN65的管路连接需求，可匹配对应压力等级的管路系统使用。从实际工程应用的角度看，这类带螺栓孔的平焊法兰，核心作用是通过周向均匀布置的紧固件施加预紧力，配合法兰密封面间的垫片实现管路介质的无泄漏输送，相比焊接式的不可拆连接，法兰连接的形式能够极大方便管路后期的检修、阀件更换以及管路走向的局部调整，在需要定期维护的工艺管段、设备进出口位置应用占比极高。

　　从结构设计思路来看，这款法兰采用突面密封结构，密封面的平面度、表面粗糙度在建模时严格参照标准要求设置，能够适配非金属平垫片、缠绕式垫片等多种常用密封垫片，满足不同温度、压力工况下的密封需求。法兰本体的盘体上沿圆周均匀分布8个螺栓通孔，孔位的分度圆直径、通孔直径均严格匹配标准中对应压力等级的尺寸要求，安装时无需额外扩孔或调整孔位，可直接与同规格的配对法兰、设备法兰进行对接，螺栓孔的位置度公差在建模时做了对应约束，避免现场安装时出现螺栓无法穿入的错位问题。法兰的内孔尺寸与适配钢管的外径做了匹配设计，平焊结构的法兰内孔预留了焊接坡口位置，现场装配时可将钢管插入法兰内孔至定位台阶处，再沿内外环缝进行角焊固定，焊接后的法兰与钢管同轴度偏差可控，能够有效降低管路安装后的应力集中问题。

　　从安装边界与尺寸适配性来看，这款法兰的盘体外径、厚度尺寸均严格遵循EN1092标准中对应规格的参数要求，安装时需要预留的操作空间可根据盘体外径、螺栓长度进行核算，法兰背面与钢管贴合的位置做了微小的倒角处理，避免焊接时出现应力集中导致的法兰盘变形。在实际选型使用时，需要注意该法兰的压力等级适配范围，不同压力等级下的法兰厚度、螺栓孔数量、分度圆直径存在明显差异，不可跨压力等级混装，否则会出现密封比压不足导致的介质泄漏，甚至在高压工况下出现法兰变形、螺栓断裂的安全隐患。

　　在三维建模过程中，对法兰的过渡圆角、密封面凸台高度、螺栓孔的沉孔结构都做了精准还原，没有做简化处理，结构工程师在做管路装配设计时，可直接将该模型导入装配体，进行管路的干涉检查、安装空间校核，也可基于该模型快速生成工程图纸，用于指导生产加工。这类标准法兰的建模看似简单，但实际工程中很多新手建模时容易忽略螺栓孔的位置度约束、密封面的尺寸公差、焊接坡口的结构细节，导致导出的加工图纸无法直接用于生产，或是装配时出现干涉问题。这款法兰模型在建模时就考虑了加工工艺的可行性，所有转角处的圆角、拔模斜度都符合锻造、车削加工的工艺要求，没有出现无法加工的尖锐内角结构，密封面的加工余量也在模型结构中做了预留，生产端拿到模型后可直接对接数控加工编程，减少二次建模的工作量。

　　在不同的应用场景中，这款法兰可搭配不同材质的垫片实现不同介质的密封需求，比如输送水、压缩空气等常规介质时可采用橡胶垫片，输送高温蒸汽、油气介质时可采用金属缠绕垫片，输送腐蚀性介质时可采用聚四氟乙烯垫片，法兰本体的材质可根据工况选择碳钢、不锈钢或者合金钢，模型的参数化结构支持快速修改材质属性、调整尺寸参数，适配不同的项目设计需求。在管路系统的应力分析中，也可基于该模型进行有限元网格划分，校核螺栓预紧力、内压作用下的法兰变形量、密封面的比压分布，提前预判法兰在工况下的密封可靠性，避免现场运行时出现泄漏故障。
