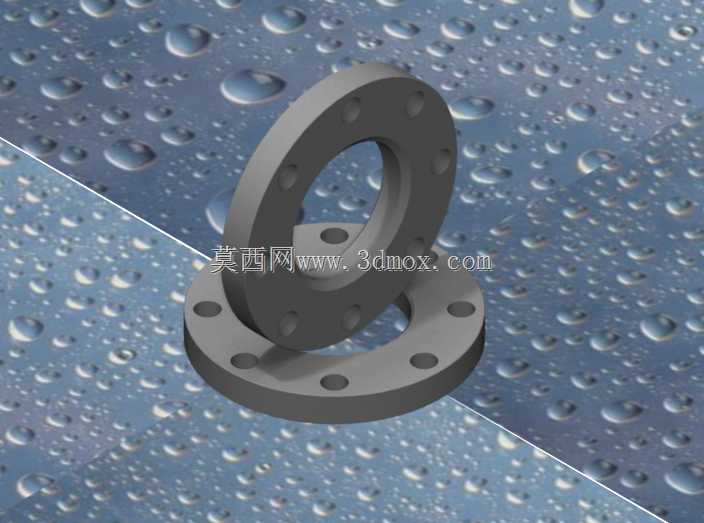

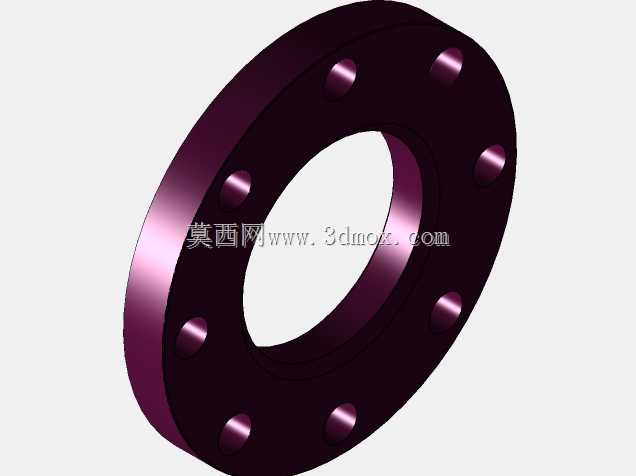

DN80规格尼龙涂层法兰连接件结构

　　在化工流体输送、市政给排水、腐蚀性介质管路系统的搭建场景中，带防腐涂层的法兰连接件是管路对接环节的核心承压部件，这款适配PE90管路、公称通径DN80、压力等级PN16的尼龙涂层法兰，主要用于金属管路与聚乙烯管路的过渡对接，或是有防腐需求的同管径管路法兰连接场景，能够在常规工业输水、弱酸碱介质输送、埋地管线铺设等工况下，替代普通碳钢法兰解决接触面易腐蚀、密封面易结垢的问题。从实际使用的角度看，这类法兰的核心功能是通过螺栓压紧实现管路端面的静密封，尼龙涂层的存在一方面隔绝了金属基体与输送介质的直接接触，避免碳钢基体在潮湿、弱腐蚀环境下出现锈蚀剥落，防止锈蚀杂质混入输送介质，

　　另一方面涂层本身的低摩擦特性也能降低密封垫片与法兰密封面的粘连概率，后期管路检修拆解时不会出现密封面锈死、垫片难以清理的问题。设计这类法兰时，首先要匹配PN16压力等级下的法兰盘结构尺寸，螺栓孔的分布圆直径、孔位数量、密封面的凸台高度都要符合对应压力级的管路法兰连接规范，保证和同规格的通用法兰、阀门端面能够直接适配，不需要额外加工转接件；其次尼龙涂层的厚度需要控制在合理区间，过薄会导致防腐覆盖不完整，边角位置容易出现涂层破损露底，过厚则会影响螺栓孔的配合精度，安装时螺栓无法顺利穿入，同时密封面位置的涂层平整度要控制在密封要求的平面度范围内，避免涂层凹凸导致垫片压紧后出现间隙泄漏。从安装边界来看，

　　这款法兰的内孔尺寸适配外径90mm的PE管路，对接时法兰盘背面的止口结构要和PE管端的翻边或者电熔接头的定位台完全贴合，保证管路与法兰的同轴度，避免安装后管路出现偏斜导致密封面受力不均；法兰盘上的螺栓孔为均匀圆周分布，安装时螺栓要采用对角分次拧紧的方式，保证整个密封面的压紧力均匀，不能单侧一次性拧紧，否则会导致局部压力过大压损涂层，或是另一侧压紧力不足出现泄漏。实际选型时要注意，这类尼龙涂层法兰不适合用于强氧化性介质、高温超过尼龙材质耐受温度的输送管路，在常规常温的水、中性弱酸碱介质工况下，其使用寿命比普通发黑处理的碳钢法兰高出数倍，尤其是埋地铺设的管路，外层的尼龙涂层能够抵御土壤中湿气、电解质的腐蚀，

　　不需要额外做法兰外层的防腐缠绕处理，能够减少现场安装的施工工序。建模过程中需要重点关注法兰盘的过渡圆角位置，这些位置是涂层喷涂时容易出现厚度不均的地方，结构设计时要避免出现尖锐棱角，保证涂层能够均匀覆盖所有金属基体表面，螺栓孔的内壁也要做相应的倒角处理，防止安装螺栓时刮蹭孔壁的涂层，导致局部防腐失效。另外法兰密封面的水线结构要在涂层喷涂前加工完成，喷涂后不能再对密封面进行切削加工，否则会破坏密封面的涂层完整性，建模时要预留出涂层的厚度余量，保证喷涂完成后的密封面尺寸、螺栓孔尺寸都在安装公差允许的范围内。
