45度角双法兰连接弯头管路构件

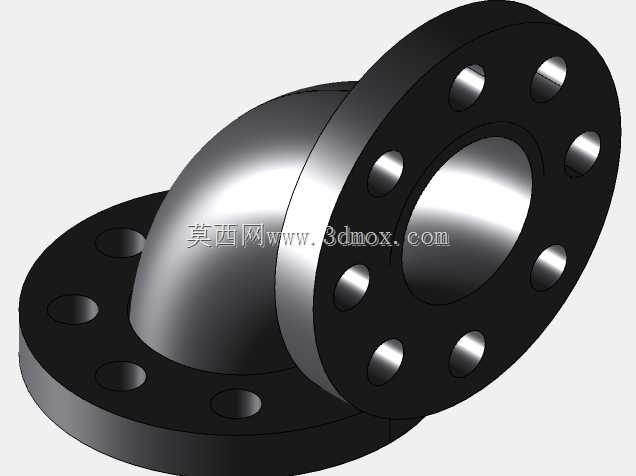

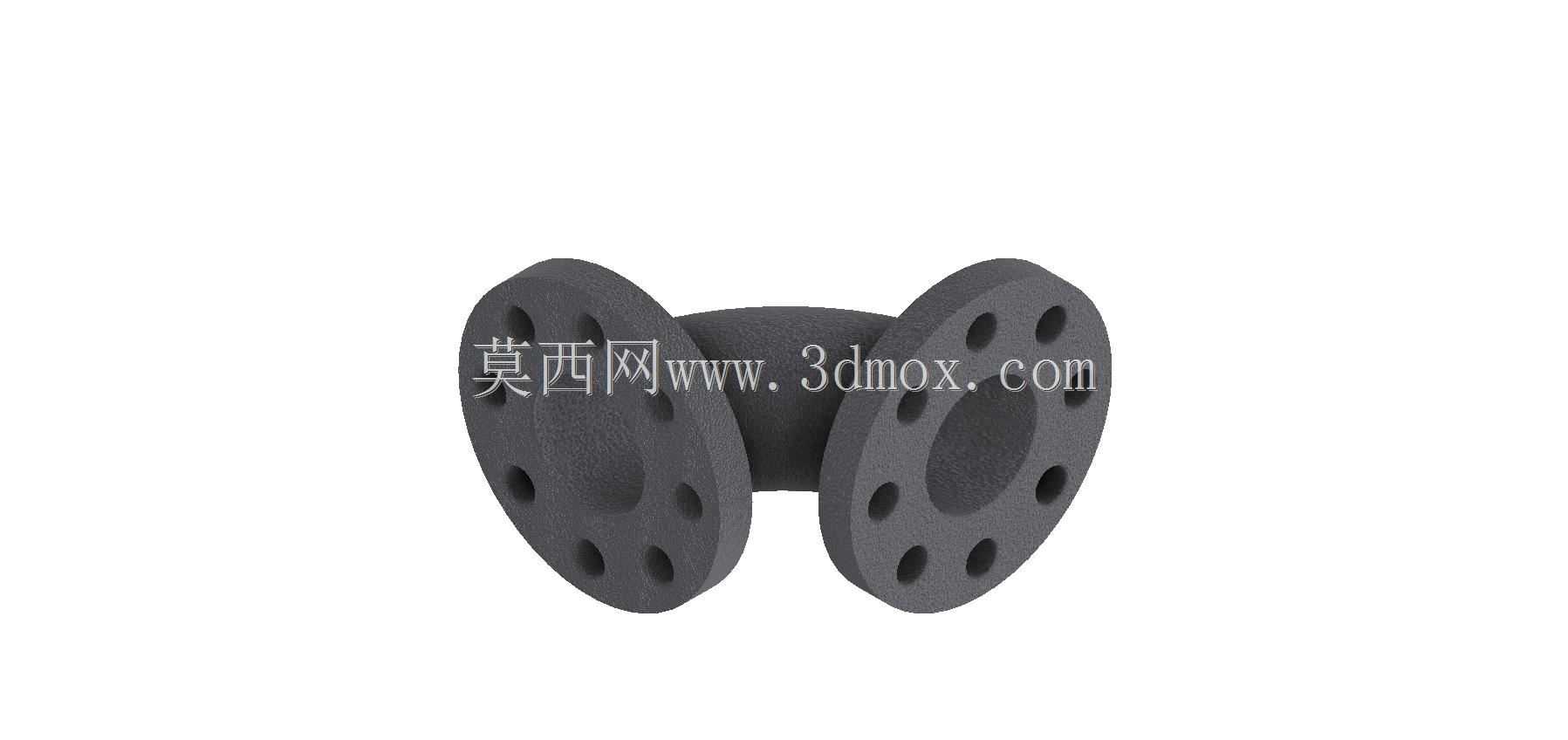

　　在工业管路系统的布设过程中，经常会遇到管路走向需要调整的场景，尤其是在空间受限的设备周边、管廊转角位置，直连管路无法完成布设，这时候就需要用到转向类的管路连接件，本次的双法兰弯头构件，就是针对这类管路转向需求设计的连接部件。这类弯头构件的核心作用是实现两段轴线呈固定夹角管路的密封连通，相比焊接式弯头，法兰连接的形式不需要现场做焊接作业，安装拆卸的效率更高，后期管路维护、部件更换的时候不需要切割管路，只需要松开法兰螺栓即可完成拆装，在化工流体输送、市政给排水、暖通循环水、工业设备配套管路等场景中都有广泛应用。从结构设计来看，这个弯头采用的是一体式铸造结构，两端的法兰盘和中间的弯管段为整体成型，没有拼接焊缝，

　　避免了焊接位置容易出现的应力集中、焊缝渗漏等问题，整体结构强度更高，承压能力更稳定。两端法兰盘上均匀分布的螺栓孔，是按照通用法兰的连接标准设计的，孔位的分度圆直径、孔径大小都和同公称通径的标准法兰匹配，安装的时候可以直接和对应规格的法兰阀门、管道、设备接口对接，不需要额外做转接件，适配性较强。法兰的密封面为平面结构，安装的时候配合对应的法兰垫片，拧紧螺栓之后就能实现可靠的端面密封，能满足常规压力下的流体输送密封需求，不会出现介质渗漏的情况。中间的弯管段采用的是等通径设计，管路转向过程中内径没有发生突变，能最大程度降低流体经过弯头时的局部阻力，减少管路系统的压力损失，避免介质在弯头位置因为流速突变产生紊流、冲蚀管壁的情况，

　　延长构件的使用寿命。在安装边界方面，这个弯头的两个法兰端面分别朝向呈45度夹角的两个方向，安装前需要确认两端对接管路的轴线夹角和弯头的转向角度匹配，同时要预留出法兰螺栓的安装操作空间，螺栓拧紧的时候要按照对角顺序逐步紧固，避免法兰面受力不均导致密封失效。设计过程中，对弯管段的弯曲半径做了优化，既保证了转向角度的精准，又控制了弯头的整体外形尺寸，不会因为弯曲半径过大占用过多的安装空间，适合在空间紧凑的管路布设场景中使用。法兰盘的厚度经过受力校核，在额定工作压力下不会出现法兰变形的情况，螺栓孔的位置精度控制在合理公差范围内，现场安装的时候不会出现孔位错位、螺栓无法穿入的问题。构件的内壁做了平滑过渡处理，弯管位置没有明显的棱角或者凸起，

　　流体经过的时候流动状态更平稳，对于输送含有少量固体颗粒的介质，也能减少颗粒对管壁的磨损，降低管路堵塞的概率。在实际工程应用中，这类法兰弯头经常和法兰闸阀、法兰止回阀、水泵进出口等部件配套使用，比如在循环水泵的出口位置，受设备安装位置限制，出水管道需要转向接至主管道，这时候选用对应角度的法兰弯头，就能快速完成管路连接，不需要对管道做复杂的弯制加工，大幅缩短现场施工的周期。另外在一些需要定期拆解清理的管路系统中，法兰连接的弯头相比焊接弯头更有优势，比如输送易结垢介质的管路，定期维护的时候可以拆下弯头清理内部结垢，不需要破坏管路整体结构。设计建模的时候，重点保证了两端法兰的同轴度、法兰端面和弯管轴线的垂直度，避免安装后出现管路别劲、法兰密封面贴合不严的问题，螺栓孔的位置采用圆周阵列的方式排布，保证每个螺栓的受力均匀，弯管段的壁厚保持均匀一致，避免局部壁厚过薄导致承压能力不足。
