安全带收紧器弹簧插入机器人末端模具

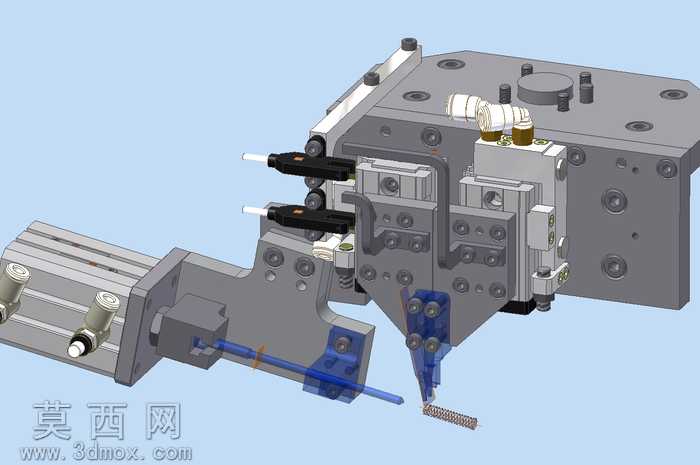

本模型为应用于安全带收紧器装配工序的弹簧插入工位机器人末端执行模具，整体采用模块化集成设计思路，在三维建模过程中严格遵循工业自动化工装的设计规范，对每一处装配结构、运动部件的配合公差都做了精细化还原。模型主体以硬质阳极氧化铝合金作为基座主体材质，搭配高刚性合金钢紧固件、耐磨POM导向件、透明蓝色聚氨酯防护与定位部件，不同材质的渲染区分清晰，金属件的哑光磨砂质感、气动元件的光亮漆面、弹性件的金属光泽都通过材质参数调整得到真实呈现，可直观区分各功能模块。结构设计上，该模具集成了双气动驱动单元，分别负责弹簧的夹持定位、插入行程的精准进给，侧面布置的微型气动接头用于对接工厂气源管路，多组精密导轨滑块组件保证运动过程的同轴度与直线度，避免弹簧插入过程中出现卡滞、偏斜问题；前端蓝色导向结构专门针对小尺寸弹簧的形态做了仿形定位设计，可在插入前对弹簧进行姿态校正，保证弹簧精准送入安全带收紧器的对应安装位。设计过程中充分考虑了机器人末端的负载限制，整体结构紧凑轻量化，同时预留了标准的机器人法兰安装接口，可快速适配主流工业机器人的末端安装需求；各气路走线、部件安装位都做了避让设计，避免运动过程中出现干涉，模块化的组件拆分设计也方便后续的维护与易损件更换。模型完整还原了该末端模具的所有装配关系，各运动部件的活动行程都做了限位约束，可直接用于装配干涉校验、工位动作仿真，也可作为同类自动化装配工装的设计参考模板，帮助设计人员快速梳理弹簧类小零件自动插入工位的结构布局逻辑，优化气动执行元件与导向定位结构的排布方案。
