罗技C525网络摄像头支架外壳结构设计

　　日常办公场景下的桌面视频会议、居家场景的远程沟通、在线教育场景的实时授课，都离不开网络摄像头这类外设的支撑，而摄像头的外壳与支架结构，直接决定了设备的安装适配性、使用稳定性与外观一致性。这套针对罗技C525网络摄像头开发的支架与外壳结构，首先要满足的就是摄像头核心成像模组的固定需求，内部预留的安装位需要精准匹配镜头组件、拾音咪头、信号传输电路板的装配公差，避免出现装配后镜头光轴偏移、拾音模块被壳体遮挡影响收音效果的问题。

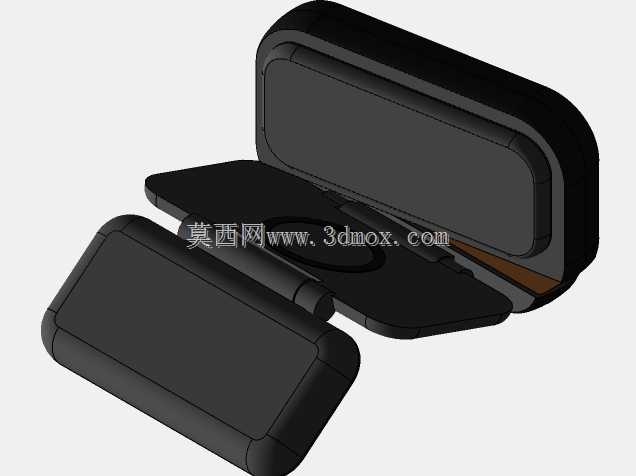

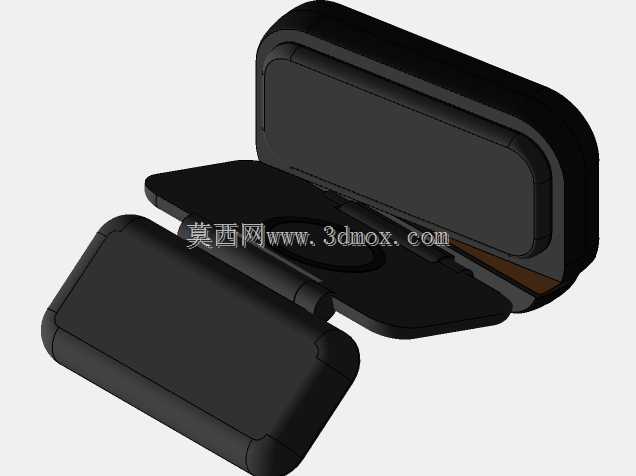

　　从实际使用的安装边界来看，这套外壳搭配的支架结构需要适配多种桌面使用场景，既可以平稳放置在平整的办公桌、书桌台面上，也可以通过支架前端的卡扣结构夹持在笔记本屏幕上沿、台式显示器边框位置，夹持结构的开合范围覆盖了常规显示设备3mm到18mm的边框厚度，夹持接触面做了内凹的防滑结构设计，避免夹持使用时出现设备滑落、刮花显示设备外壳漆面的问题。外壳的整体外形采用流线型圆弧过渡设计，没有尖锐的棱角结构，一方面是提升日常握持调整角度时的手感，另一方面也能减少外壳结构的应力集中点，提升日常使用中的抗摔抗磕碰性能。

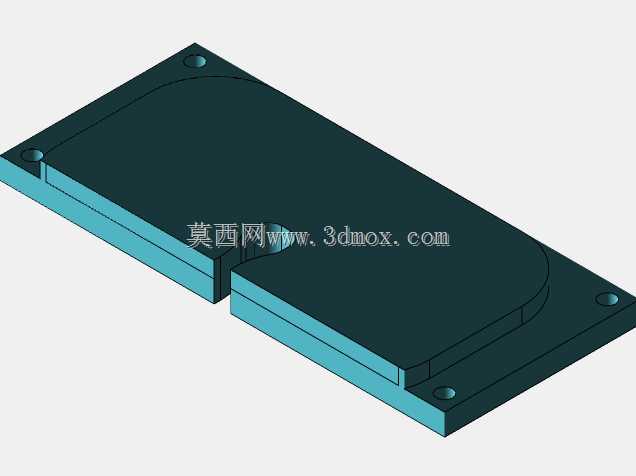

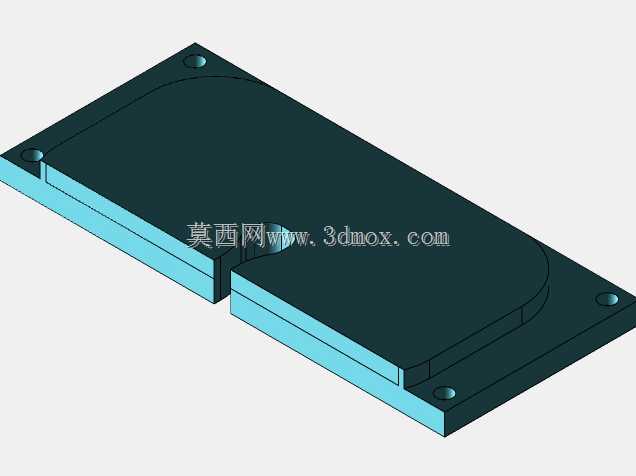

　　结构设计过程中，首先要考虑的是壳体的壁厚均匀性，整体壁厚控制在1.8mm到2.2mm之间，既不会因为壁厚过薄导致壳体结构强度不足，日常轻微挤压就出现变形，也不会因为壁厚过厚增加不必要的材料成本，同时避免注塑生产过程中出现缩痕、翘曲等成型缺陷。外壳的上下盖连接采用卡扣加定位柱的组合固定方式，定位柱的配合公差控制在0.05mm以内，保证上下盖装配后的合模缝均匀一致，不会出现错位、段差过大的问题，卡扣的扣合量设计为0.8mm，既可以保证日常使用中上下盖不会意外松脱，也能在后期需要维修拆解时，不需要借助特殊工具就能顺利拆开壳体，不会轻易撬断卡扣结构。

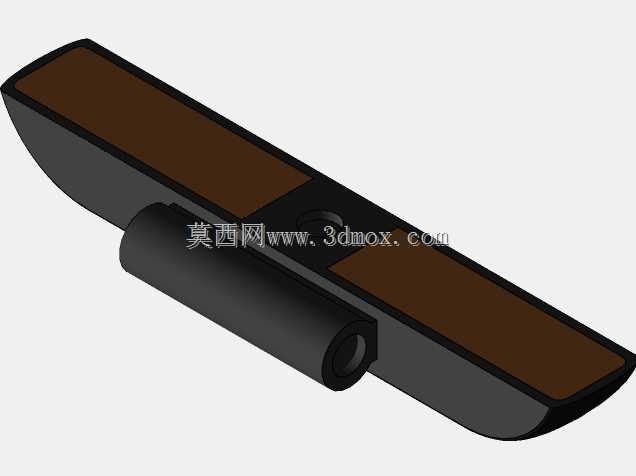

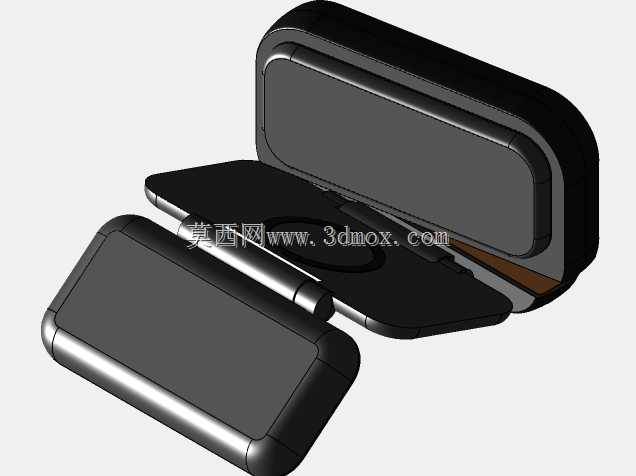

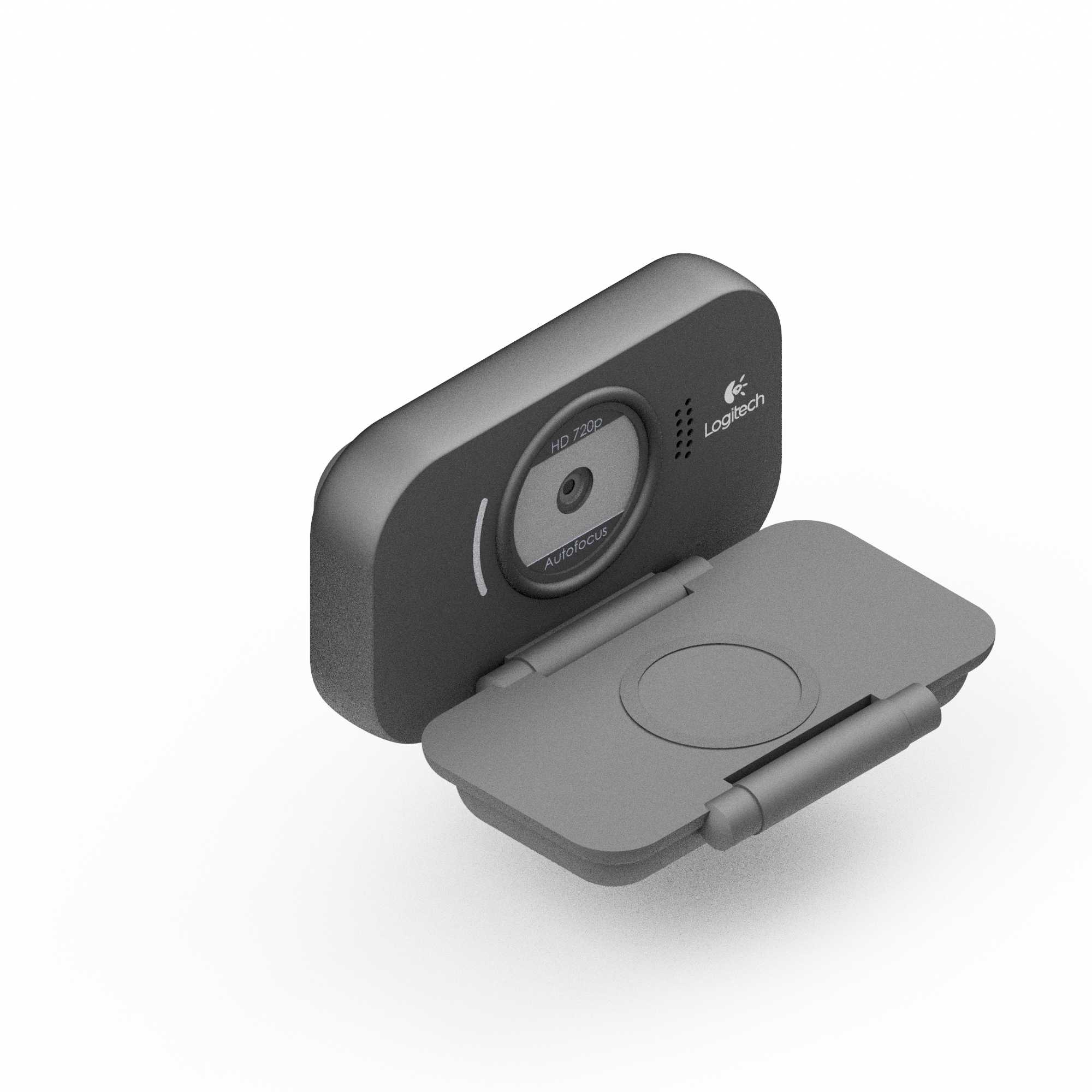

　　支架与摄像头主体的连接部位采用了阻尼转轴结构，转轴的阻尼力矩经过调校，调整俯仰角度时可以在-15度到30度的俯仰范围内任意角度悬停，不会出现调整后因为摄像头自身重量导致角度下滑的问题，满足不同坐姿、不同安装高度下的镜头角度调整需求，让镜头光轴可以精准对准使用者的面部位置，避免出现拍摄角度仰俯过大导致的画面构图偏差。外壳表面预留了镜头通光孔、状态指示灯透光位、拾音咪头的收音孔位，所有孔位的位置都与内部电路板上的元器件位置精准对应，镜头通光孔的直径比镜头最大外径大0.3mm，既不会遮挡镜头的成像视场角，也能避免孔壁与镜头外圈产生摩擦刮花镜头镀膜；收音孔采用阵列式小孔设计，在保证收音通路顺畅的同时，避免外界的灰尘、日常泼溅的少量液体直接进入壳体内部损坏电路元件。

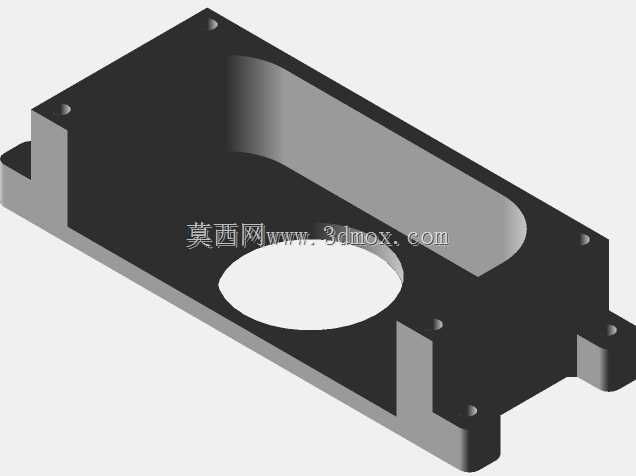

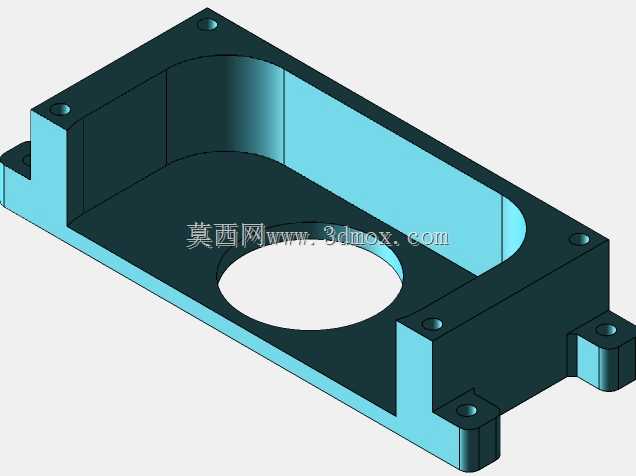

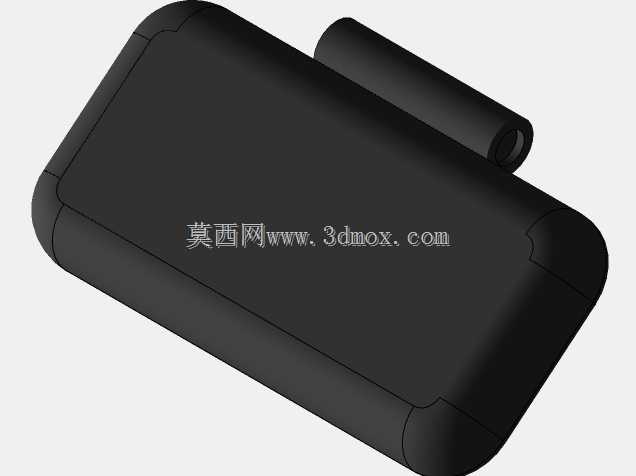

　　从实际装配的兼容性来看，这套外壳结构完全适配罗技C525摄像头的原有内部组件，不需要对原有电路板、镜头模组做任何二次修改就能完成装配，壳体内部的筋位结构既可以起到固定内部元件的作用，也能增加壳体的整体结构强度，减少壳体受外力挤压时的形变量，避免挤压到内部的电路板导致元件虚接、线路断裂的问题。外壳的外表面没有多余的凸起结构，方便后续做表面喷涂、丝印品牌标识等后处理工序，整体外形尺寸控制在常规手持网络摄像头的合理范围内，不会因为体积过大占用过多桌面空间，也不会因为夹持在屏幕上时过重导致屏幕前倾。

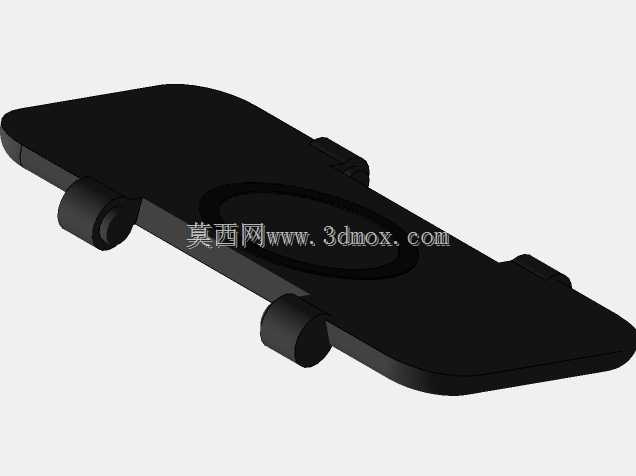

　　在安装适配性的设计上，支架底部的平面放置结构做了配重区域的预留，装配后整体重心落在支架与放置面的接触区域中心位置，保证平面放置时的稳定性，即使不小心碰到桌面产生轻微震动，摄像头也不会轻易倾倒；夹持结构的内侧预留了软胶垫的安装槽，软胶垫装配后高出夹持接触面0.5mm，既可以增加夹持时的摩擦力，提升夹持稳定性，也能在夹持显示设备时起到缓冲作用，避免硬塑料材质的支架直接接触显示设备边框，造成边框磨损、刮花的问题。整套结构在设计时充分考虑了日常使用中的各类场景需求，从结构强度、装配便利性、使用稳定性、安装适配性多个维度做了平衡，能够完全满足该型号网络摄像头的日常使用要求。
