斜板式薄层污泥澄清处理设备结构

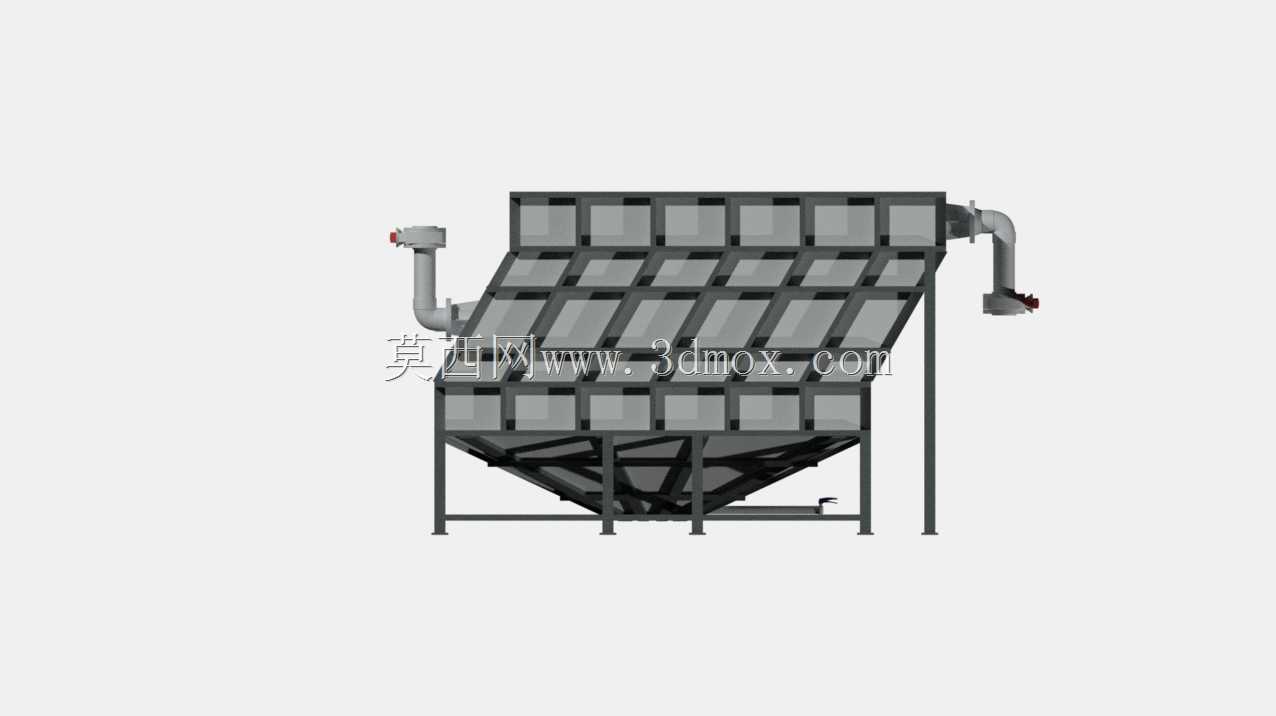

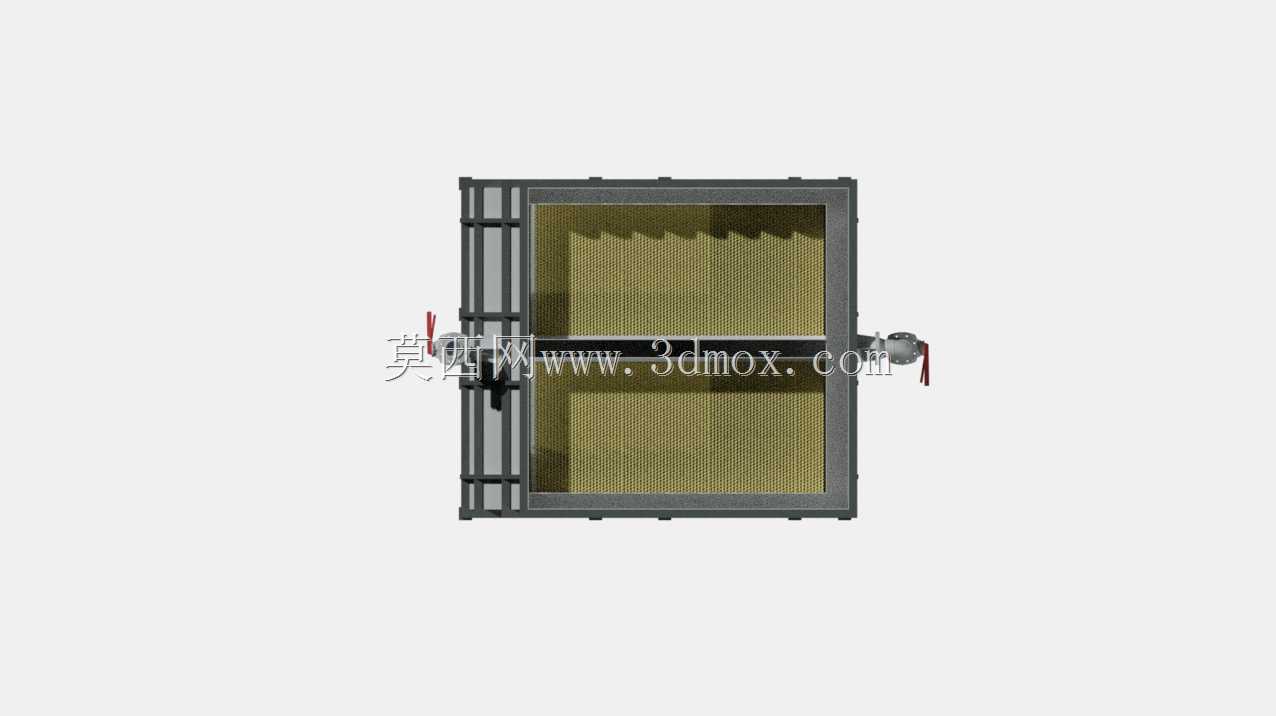

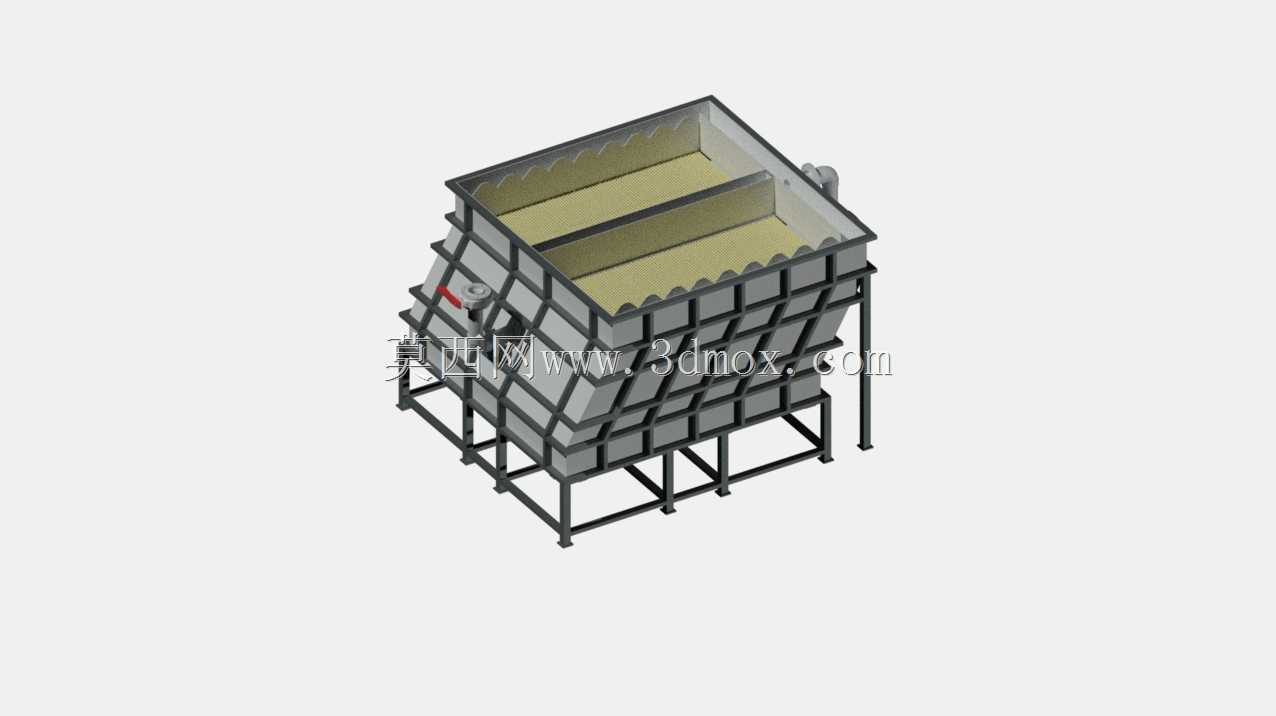

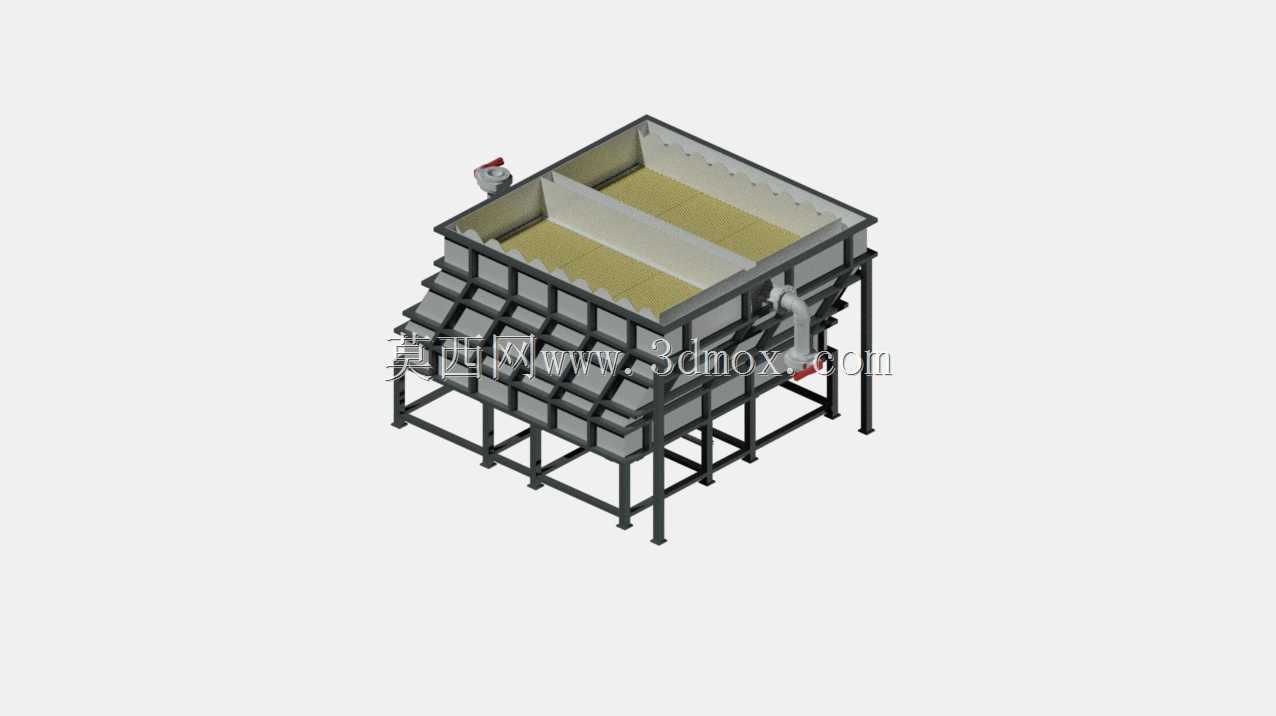

　　在市政污水处理厂的深度处理工段、工业循环水的旁滤处理单元、中小型净水厂的混凝沉淀工序里，这类斜板结构的薄层污泥澄清设备是衔接混凝反应与后续过滤工序的核心固液分离单元，和传统平流式沉淀池相比，它依托浅层沉淀原理大幅压缩了设备的占地需求，在场地受限的改扩建项目、小型一体化水处理站中应用占比逐年提升。从结构设计逻辑来看，整个设备采用碳钢焊接的箱式承压壳体，外部通过型钢框架做加强支撑，避免满水运行时侧壁出现鼓胀变形，壳体内部被分隔为多层斜板布置区、污泥沉降区、清水集水区三个核心功能段，进水端设置的布水挡板可以将加药混凝后的待处理水均匀导入斜板组下方，避免短流、偏流影响沉淀效率。斜板组采用等间距平行布置的薄板结构，

　　板间间距控制在常规浅层沉淀的合理区间，水流沿斜板间隙向上流动的过程中，脱稳后的污泥絮体依托重力作用沿斜板表面下滑至底部的污泥斗区域，不需要额外设置复杂的刮泥机构，仅靠定期开启底部排泥阀即可完成浓缩污泥的外排，大幅降低了设备的日常维护工作量。设备顶部的集水系统采用锯齿形溢流堰结构，沿池体长度方向均匀布置，保证经斜板分离后的上清液可以均匀汇入集水槽，避免局部流速过快裹挟沉降的污泥絮体进入后续工序，影响最终出水水质。从安装边界来看，这类箱式澄清设备采用整机撬装结构，底部的支撑框架预留了与土建基础连接的螺栓孔位，现场安装时仅需要对接进水管道、出水管道、排泥管道三个接口即可完成就位，不需要现场做内部结构的拼装，

　　相比现场浇筑的混凝土沉淀池可以缩短七成以上的施工周期。在实际运行工况下，设备的进水端需要衔接管道混合器或者混凝反应池，保证投加的混凝剂、助凝剂和原水充分混合反应，形成易沉降的大颗粒絮体后再进入澄清池，否则会直接影响斜板区域的分离效果；设备侧壁预留的观察口可以方便运维人员日常查看斜板挂泥情况、污泥层高度，根据实际进水水质调整排泥周期，避免污泥层过高堵塞斜板间隙。设计过程中需要重点校核壳体的满水载荷、支撑框架的抗弯强度，尤其是斜板组的固定结构，要保证长期受水流冲击、污泥摩擦的工况下不会出现变形脱落，斜板的安装倾角控制在污泥可自然下滑的合理角度，既避免倾角过小导致污泥滞留板间，也避免倾角过大压缩有效沉淀面积，降低设备处理能力。

　　和传统的竖流式沉淀池相比，这类薄层澄清结构的表面负荷可以提升2-3倍，相同处理规模下的设备高度、占地面积都有明显优势，在中小型一体化水处理设备集成、工业企业废水预处理、农村安全饮水工程等场景中，这类结构的适配性更强，既可以作为独立的沉淀单元使用，也可以和过滤、消毒模块集成在同一个撬装底座上，组成成套的水处理装备。设备的排泥口设置在底部污泥斗的最低点，斗壁采用倾斜设计，保证浓缩后的污泥可以依靠重力自流排出，不需要额外设置污泥抽吸设备，在无动力或者供电不稳定的场景下，仅靠高位进水的水头压力即可完成运行，适配场景更加灵活。
