高层建筑集成式灰水处理回用装置

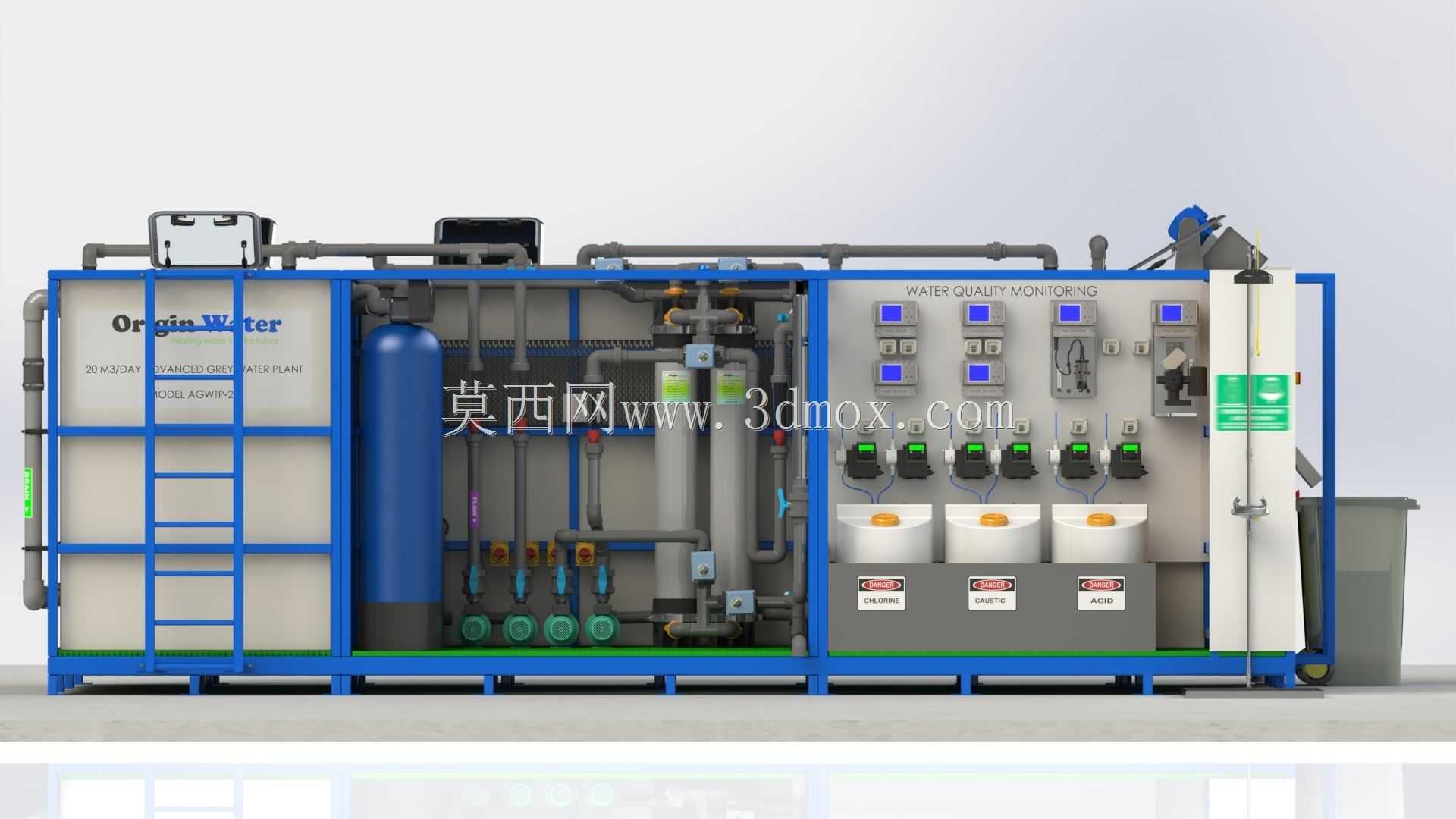

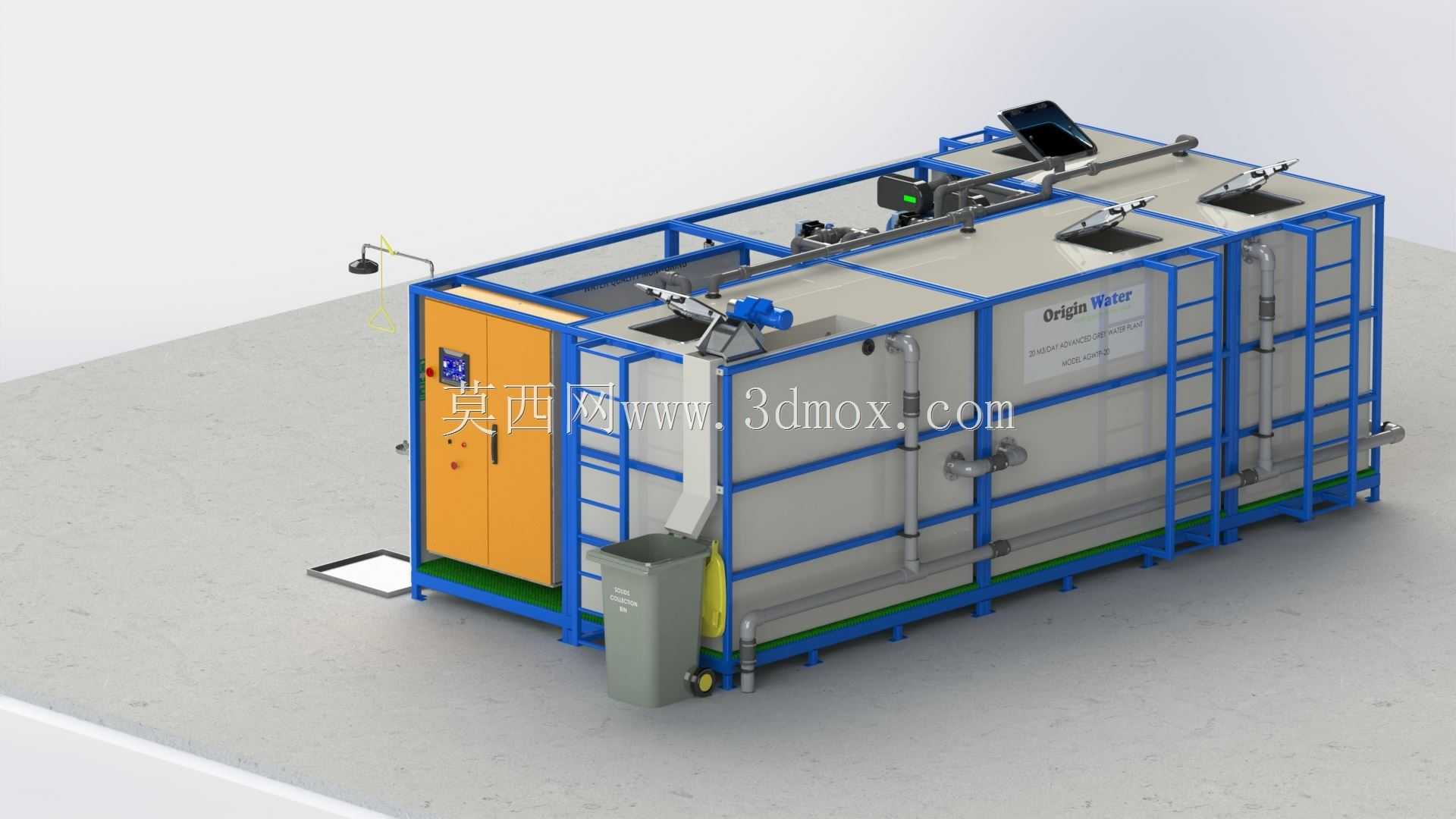

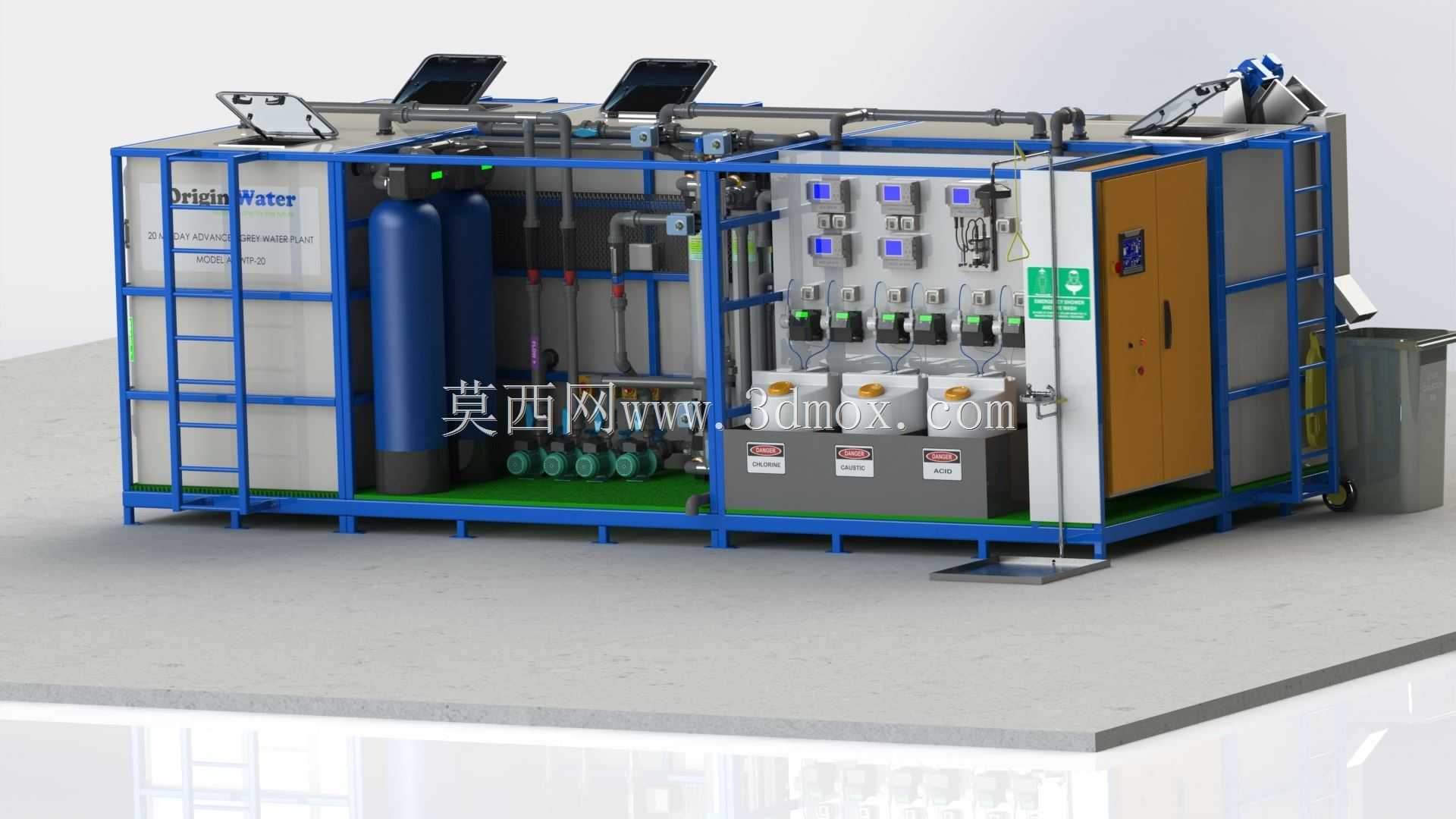

　　这套集成式灰水处理装置，核心定位是服务高层建筑的杂排水回用场景，针对楼宇内盥洗、淋浴等优质杂排水做深度处理，产出的再生水可直接接入建筑冲厕、地面冲洗等非饮用水供水回路，大幅降低建筑新鲜水取用总量，适配澳洲等对建筑中水回用有明确星级评定要求的区域项目落地。从整体布局来看，设备采用撬装集成式框架结构，所有处理单元、管路、阀组、电控元件全部整合在标准集装箱式的钢制框架内，框架外围设置可拆装的防护围板与检修门，侧面预留爬梯结构方便运维人员抵达顶部检修区域，顶部集成的光伏供电模块可满足设备待机状态下的电控系统供电需求，降低外接电源的配套成本。整套设备的处理流程采用模块化排布，前端进水段设置粗细两级格栅过滤单元，先拦截灰水中裹挟的毛发、纤维、

　　大颗粒悬浮物，避免后续管路与处理单元堵塞；之后进入生物处理段，采用附着式生物膜工艺，针对灰水中的有机物做降解处理，可稳定将出水BOD指标控制在1mg/L以内，满足杂用水的有机物含量要求；生物处理后衔接多级过滤单元，依次经过精密过滤、活性炭吸附、超滤膜处理段，最终将出水浊度控制在0.1NTU以下，完全满足冲厕、便器冲洗等场景的水质要求，整套处理流程的水力停留时间经过精准核算，可稳定实现每日20立方米的处理量，匹配高层住宅、小型商业楼宇的日常灰水产出规模。设计阶段充分考虑了现场安装的便捷性，整套设备的外轮廓尺寸适配标准货运集装箱的运输边界，无需做超限运输审批，到场后仅需对接进水、出水、溢流三个管路接口，接好主供电回路即可完成调试投用，

　　无需现场做大量的管道焊接与设备组装工作，大幅缩短现场施工周期。框架底部设置可调节的支撑脚座，可适配安装场地的地面高差，无需额外做高精度的混凝土地面找平，降低现场基建成本。管路系统全部采用快装式卡箍连接，所有阀组的操作位置都预留了足够的操作空间，运维人员无需进入框架内部即可完成常规的阀门切换、滤芯更换操作；电控柜集中布置在设备侧面的防护舱内，所有仪表、控制按钮都做了防水防护处理，面板上实时显示各处理单元的压力、流量、水质参数，异常状态下可自动触发声光报警，同时联动进水端的切断阀，避免不合格出水进入回用水管网。设备内部的各处理单元都预留了独立的检修通道，滤料、膜元件的更换路径都经过空间校核，无需拆解周边管路即可完成耗材更换作业，

　　降低后期运维的难度与成本。框架侧面设置的密封检修门采用防水密封胶条，可避免户外降雨时雨水渗入设备内部，同时具备一定的隔音效果，降低设备运行时对周边环境的噪音影响。顶部的光伏板采用可调角度支架，可根据项目所在地的纬度调整光伏板倾角，最大化光伏发电效率，在日照充足的区域可大幅降低设备的运行电耗。整套设备的管路走向做了分层排布，清水管、污水管、加药管分别布置在不同的管层，采用不同颜色的标识做区分，方便运维人员快速识别管路功能，避免误操作。加药系统集成在设备内部的独立隔间内，药剂桶的加注口设置在靠近检修门的位置，无需进入设备深处即可完成药剂补充，加药泵的流量可根据进水水质实时调整，保证药剂投加量精准，避免药剂浪费。
