电动车扭转油门手柄与组合开关结构

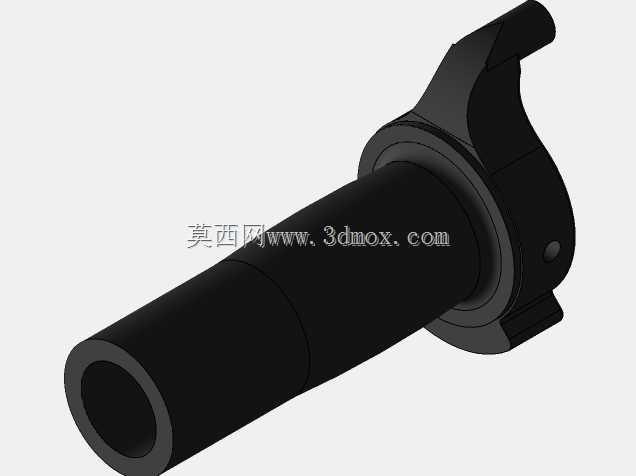

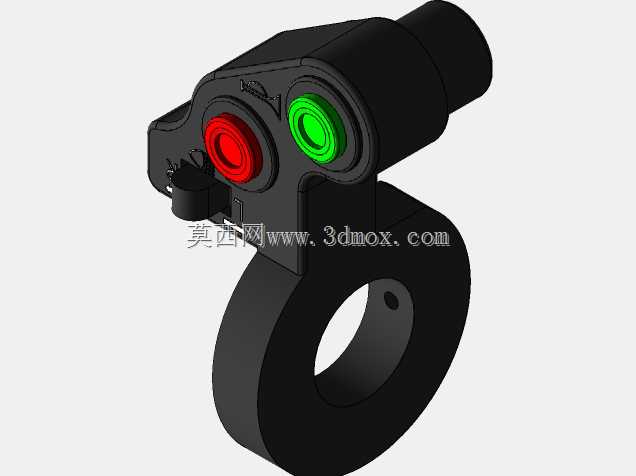

　　这类集成式扭转油门手柄与组合开关，是轻型电动两轮车、电动滑板车、小型电动代步设备车把操控端的核心集成部件，日常骑行过程中，骑行者通过扭转手柄外层的转套实现动力输出的线性调节，同时集成在基座上的组合开关可完成灯光切换、喇叭触发、行车模式切换等常用操控动作，无需在车把上分散布置多个独立操控件，既简化了车把区域的布线逻辑，也能让骑行者在握持车把的状态下无需大幅移动手部即可完成全部常用操作，降低骑行过程中手部脱离车把带来的安全隐患。

　　从实际装车的应用场景来看，这类部件多适配管径为标准22mm、25mm的常规圆形车把，安装时基座通过自身的剖分式夹紧结构配合锁紧螺钉固定在车把的指定位置，安装边界需要预留出手柄转套的轴向转动空间，转套的有效扭转行程通常控制在30度到45度区间，既保证足够的调节精度，也避免扭转角度过大导致手腕过度弯折引发操作疲劳。基座内部集成了霍尔角度传感元件，区别于传统的拉线式油门结构，这类非接触式的传感结构不存在拉线磨损、卡滞的问题，长期使用下的信号输出稳定性更强，同时组合开关的触点采用密封式结构，可阻挡日常骑行过程中遇到的雨水、灰尘侵入，降低触点氧化接触不良的故障概率。

　　设计这类部件时，首先要考虑握持区域的人机工程尺寸，手柄转套的外径通常设置在32mm到36mm之间，表面设置均匀的防滑棱纹，保证佩戴薄手套操作时也能有足够的摩擦力，不会出现打滑问题。基座的外形采用流线型的过渡设计，边缘全部做圆角处理，避免骑行过程中磕碰手部，同时基座内部预留了走线空腔，霍尔传感器的信号线、组合开关的控制线全部从空腔内部引出，顺着车把内壁接入车辆控制器，外部不会裸露杂乱的线束，既提升了车把区域的整洁度，也能避免线束被剐蹭破损。

　　在功能匹配层面，油门转套的复位结构采用内置的圆柱扭簧，扭簧的扭矩经过调校，松开转套时可以平顺复位到初始零位，不会出现卡滞导致动力无法切断的问题，同时复位力度不会过大，避免长时间握持扭转造成手部肌肉劳损。组合开关的按键采用凸起的触感设计，按键的触发行程设置在2mm到3mm之间，操作时有清晰的段落反馈，骑行者无需目视确认即可通过触感判断按键是否触发，提升骑行过程中的操作安全性。基座上还预留了安装定位的止口，与车把上的定位槽配合后，可以避免长期使用过程中基座出现周向转动，导致油门初始位置偏移、开关位置错位的问题。

　　从结构可靠性的角度考虑，基座的主体材质通常采用增强尼龙材质，兼顾足够的结构强度与耐候性能，在-20℃到60℃的常规使用环境下不会出现材质脆化、变形的问题，手柄转套的接触区域采用软质包覆层，提升握持的舒适感，内部的传感元件与开关触点都做了抗震处理，可适应日常骑行过程中路面颠簸带来的振动冲击，不会出现信号跳变、触点误触发的问题。安装时需要注意转套与基座之间的配合间隙，间隙控制在0.3mm到0.5mm之间，既保证转套转动顺畅无卡滞，也不会出现间隙过大导致的晃动量，影响油门调节的手感精度。这类集成式结构相比传统分体式的油门与开关布局，整体的装配效率更高，车把上的占用空间更小，非常适合结构紧凑的轻型电动代步设备使用。
