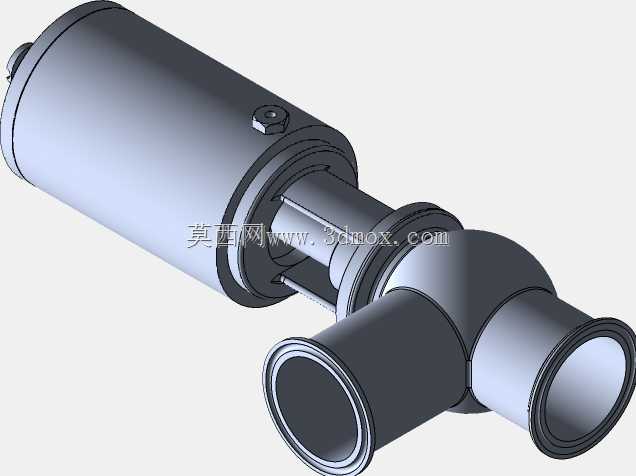

不锈钢卫生级直角式安全泄压阀结构

　　这款卫生级直角结构的安全泄压部件，主要面向食品加工、生物制药、洁净流体输送这类对管路介质接触要求极高的应用场景，在乳制品灌装、生物制剂配液、高纯饮用水输送的管路系统中，承担超压泄放的核心保护作用，避免管路内流体压力超出设计阈值引发密封失效、管路爆裂或者前端输送泵过载损坏的问题。从结构设计逻辑来看，整体采用直角式流道布局，进出接口同轴线垂直于执行机构轴线，相比直通式安全阀更适合紧凑空间的管路排布，尤其是在罐体侧壁、管路转角位置安装时，不需要额外加装弯头转接，能有效减少管路死角，降低洁净工况下介质残留滋生微生物的风险。执行机构部分采用圆柱形气动驱动腔，腔体外壁设置的内六角调节堵头，可根据实际工况的泄压阈值微调弹簧预紧力，

　　出厂前完成标定后可通过锁紧结构固定调节位置，避免运行过程中受管路振动影响出现压力漂移。流道部分的内壁做了圆弧过渡处理，没有直角台阶或者加工残留的凸棱，介质流经时不会形成滞流区，完全符合卫生级设备的CIP在线清洗、SIP在线灭菌的要求，清洗时流体可以无死角冲刷所有接触介质的表面，不需要拆解阀门就能完成清洁灭菌流程。密封结构采用软硬结合的密封形式，阀瓣与阀座的密封面经过高精度研磨，配合食品级密封件，在正常工作压力下可以实现零泄漏，当管路压力超过设定值时，阀瓣在介质压力作用下克服弹簧预紧力向上抬升，多余的流体从侧向导流通路泄出，待管路压力回落至安全区间后，弹簧推动阀瓣复位，重新切断泄流通路，整个动作过程响应速度快，

　　压力超调量控制在额定压力的10%以内，不会出现压力大幅波动影响前端生产工艺稳定性的问题。安装边界方面，进出接口采用快装卡箍式连接结构，接口端面的尺寸公差严格匹配卫生级管路的通用标准，安装时不需要焊接，通过标准卡箍配合密封垫圈就能完成固定，单台阀门的整体长度控制在适配DN25-DN50通径管路的范围内，执行机构的外径与流道部分的外径比例经过优化，安装后不会与周边的管路支架、其他阀门部件产生干涉，执行机构顶部预留的气源接口位置做了下沉处理，连接气管后接头不会突出阀体最大外轮廓，在密集排布的管路群中也能顺利完成安装。从建模细节来看，所有配合面的公差都按照实际加工要求做了预留，比如阀杆与导向套的配合间隙、弹簧的安装预压量、

　　密封件的压缩率都在模型中做了准确还原，结构设计人员可以直接参考这个模型完成管路布局的干涉检查，也可以根据实际项目的通径需求、压力等级调整对应的尺寸参数，不需要从零开始搭建基础结构。在实际选型应用中，这类阀门通常安装在管路系统的压力高点、泵出口位置或者密闭罐体的顶部，选型时需要根据管路的最大工作压力、介质特性、额定泄放量匹配对应的弹簧刚度和接口通径，模型中呈现的结构可以适配0.1-0.6MPa的工作压力区间，完全覆盖常规卫生级流体输送系统的压力需求。另外，阀体整体采用316L不锈钢材质加工，所有与介质接触的表面都做了镜面抛光处理，表面粗糙度可以达到Ra0.8以下，不仅耐酸碱清洗液的腐蚀，也不会有金属离子析出污染输送介质，完全满足食品、制药行业的材质安全要求。
