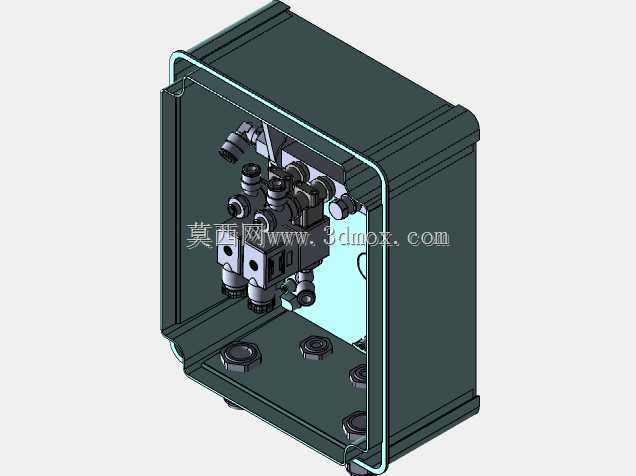

双组三位两通气动集成控制箱结构

　　在轻工自动化生产线、小型气动工装工位、分散式气动执行单元的现场部署场景中，这类集成式气动阀箱是气路控制端的核心承载部件，区别于零散安装的阀组，它将控制元件、连接气路、安装基座全部整合在封闭箱体内，能有效隔绝车间内的切削粉尘、焊接飞溅、水汽喷淋对气动元件的侵蚀，大幅降低现场气路的故障排查难度。从实际使用场景来看，这类阀箱多部署在设备侧方的立柱、工位旁的支架上，直接就近控制2组3/2通气动阀的换向动作，可驱动小型气缸的伸缩、气动夹具的夹紧松开、气嘴的吹扫通断，省去了从主控气路排长距离气管到执行端的冗余布线，能有效减少气路压降，提升气动执行元件的响应速度。

　　从结构设计逻辑来看，整个箱体采用薄钢板折弯拼焊的成型工艺，箱门带内嵌式密封胶条，闭合后能达到基础的防尘防水等级，适配多数普通工业车间的使用环境。箱体内部的安装底板预先加工了对应阀组的安装螺孔，阀组采用板式安装结构直接固定在底板上，省去了额外的安装支架，所有进气、出气管路的接头都从阀组侧方引出，顺着箱体内部预留的走线槽排布，避免气管和箱门、箱体棱边发生摩擦破损。箱体底部预留了4个成矩形分布的安装固定孔，安装时可直接通过螺栓固定在预制的安装支架上，不需要额外做打孔适配，安装孔的位置公差控制在±0.2mm范围内，能匹配常规的工业安装支架孔位。

　　功能特性层面，箱内集成的2组3/2阀均采用标准化的气动接口，进气端统一接入箱体侧方的总进气接头，经过滤减压阀处理后分别接入两个阀的进气口，每个阀的两个工作口直接引出到箱体侧面的输出接头，现场接线时只需要将执行元件的气管接到对应输出接头上即可，不需要拆开箱体做内部接线，大幅降低现场安装的工时。箱体的箱门采用快拆式铰链设计，日常维护时不需要完全拆下箱门，翻开后即可直接接触到内部阀组，能快速完成阀件更换、密封件检修、气路漏点排查等操作，箱门内侧预留了标识粘贴区域，可标注每个阀对应的执行元件编号，方便运维人员快速对应控制回路。

　　设计过程中重点考量了安装边界的适配性，箱体的整体外形做了倒角处理，避免安装时棱边划伤操作人员，箱体的深度刚好容纳阀组和接头的安装空间，不会因为深度过大造成空间浪费，也不会因为深度不足导致气管弯折影响气流通畅。内部阀组的排布特意错开了箱门的闭合轨迹，关闭箱门时不会和阀组、接头发生干涉，所有气管的弯曲半径都大于气管外径的6倍，避免长期使用出现气管折裂漏气的问题。箱体的接地螺孔预设在箱体后侧下方，接入车间接地系统后能避免静电积累对气动元件的电磁部件造成干扰，适配带电磁先导头的气动阀使用需求。

　　从选型适配的角度来看，这类集成阀箱适合用在控制点位少、部署位置分散的气动工位，相比大型阀岛成本更低，安装维护更简便，相比零散安装的阀组防护性能更好，布线更规整。设计时对内部气路的通径做了匹配计算，总进气管通径大于两个阀同时工作时的总通气量需求，不会出现多个阀同时动作时气压不足的问题，每个阀的排气口都加装了消声器，降低阀组换向时的排气噪音，改善车间的作业环境。箱体表面采用喷塑处理，耐油污、耐轻微腐蚀，能适应多数机加工、装配、包装车间的环境条件，不需要额外做表面防护处理。
