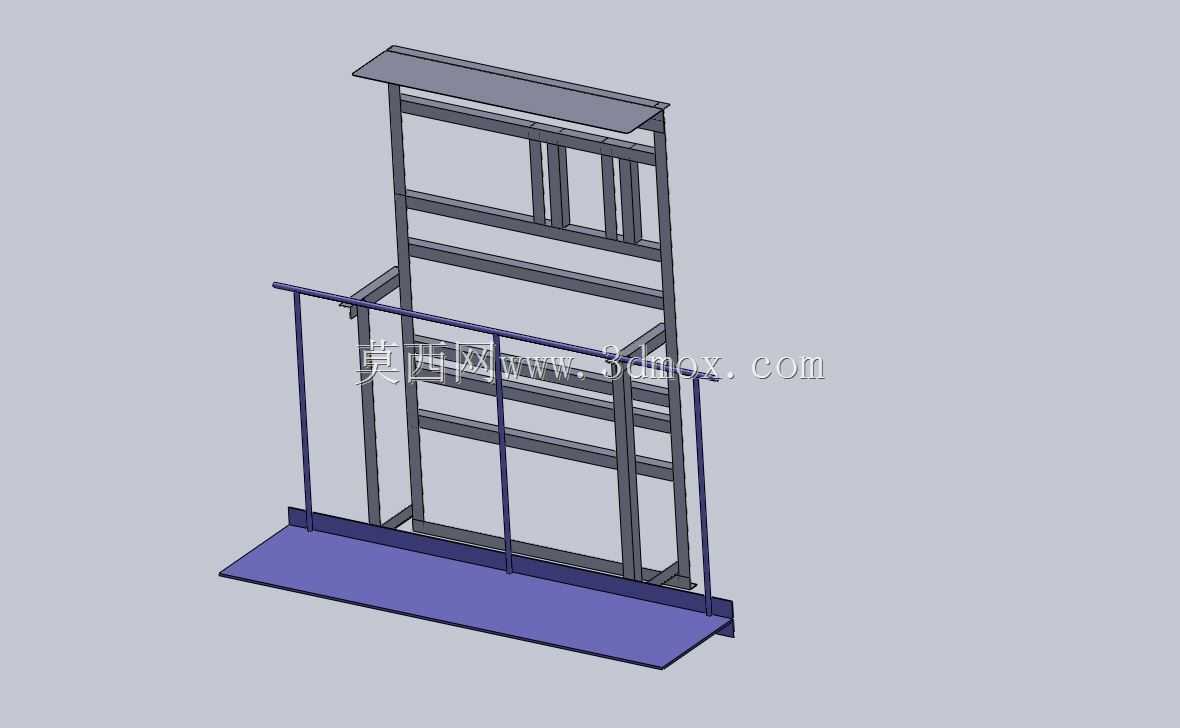

工业测试用试验台架结构三维设计

　　在工业产品研发、零部件性能验证环节，试验台是承载被测件、布置测试传感器、模拟实际工况载荷的核心载体，这类台架的结构合理性直接决定测试数据的准确性，也影响测试过程的操作效率与人员安全。本次设计的试验台结构，首先从安装边界入手做整体布局规划，台架主体采用型钢焊接框架作为承载基础，底部预留可调式支撑脚安装位，可适配车间地面不平整的安装场景，单支支撑脚的调节行程覆盖正负20毫米范围，无需额外加工垫铁即可完成台架水平校准，校准后整体平面度公差控制在每米0.1毫米以内，避免因台架倾斜导致被测件安装偏载，影响测试载荷的施加精度。台架的上层安装面做分区设计，中间区域为被测件核心安装位，按照常用工业零部件的安装孔距规律，

　　预留多组阵列排布的T型槽安装位，槽宽适配标准M12、M16T型螺栓，可直接固定不同规格的被测工件、加载油缸、传感器支架，无需在台面上反复钻孔攻丝，减少台架的二次加工损伤，也能缩短不同测试项目的换型准备时间。台面两侧预留走线槽与气动管路排布空间，测试用的传感器线缆、液压油管、气动软管可通过侧边线槽规整排布，避免管线散乱垂落干扰测试操作，也能防止运动部件剐蹭管线造成安全隐患。从功能特性来看，该台架在设计时充分考虑了多工况测试的兼容性，框架主体的承载能力按照最大5吨静载荷做强度校核，关键受力节点做加筋处理，在承受动态加载载荷时，台架整体振幅控制在0.02毫米以内，不会因台架自身共振干扰测试数据的采集。台架侧面预留辅助支架安装接口，

　　可根据测试需求拓展安装安全防护门、操作按钮盒、数显仪表安装板，无需对主体框架做切割焊接即可完成功能拓展。在实际应用场景中，这类试验台可覆盖机械零部件的静载荷强度测试、耐久性循环测试、装配工艺验证等多个环节，比如小型传动部件的扭矩加载测试、结构件的抗形变能力测试、工装夹具的动作可靠性验证，都可以通过在台面上搭配对应的加载模块、检测模块快速搭建测试环境。设计过程中特意规避了冗余的结构设计，所有框架型材的选型都经过受力仿真验证，在满足承载刚度要求的前提下尽可能减少材料用量，降低台架自身重量，同时框架底部预留叉车孔位，方便台架在车间内的转运移位，无需额外吊装设备即可完成位置调整。台架的安装面做喷砂防锈处理后喷涂耐磨防护涂层，

　　日常使用中可抵御油污、切削液的腐蚀，表面轻微磕碰不会出现涂层大面积脱落的问题，减少后期维护成本。考虑到测试过程中可能出现的工件飞出、载荷过载等风险，台架的四周预留了安全防护网的安装挂点，可快速加装亚克力防护网或者金属防护网，将测试区域与人员操作区域做物理隔离，避免测试过程中发生安全事故。另外台架的边角位置全部做倒圆角处理，避免操作人员在安装工件、调试设备时被尖锐边角磕碰划伤，细节处贴合车间实际操作的安全需求。不同于标准化的量产试验设备，这类通用型试验台架的设计核心是灵活性与通用性，不需要针对单一测试项目做专属定制，通过搭配不同的功能模块即可适配多种测试需求，对于中小规模的研发车间、检测实验室来说，能够大幅降低测试硬件的投入成本，也能减少不同测试台架占用的车间空间。在建模过程中，所有安装孔位、型材拼接位置都按照实际焊接、装配工艺做公差预留，焊接位置预留焊接收缩余量，装配位置的配合公差按照IT7级精度设定，加工完成后可直接按照三维模型完成装配，不需要现场反复配钻、修磨，缩短台架的加工制作周期。
