圆柱齿轮内孔磨削定位工装结构

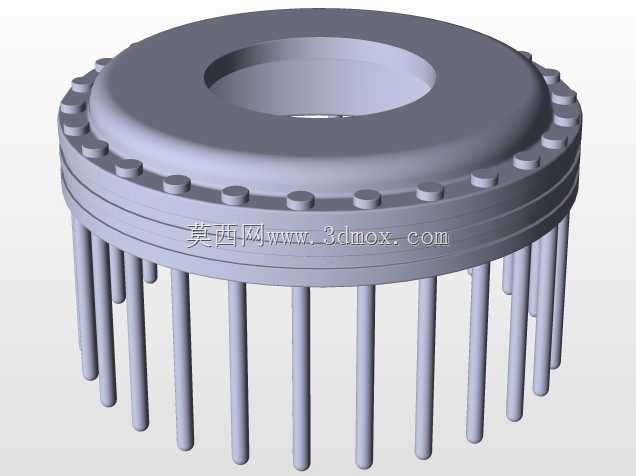

　　在齿轮精加工产线的内孔磨削工序中，齿轮内孔与端面的形位公差直接决定后续齿轮装配后的啮合精度、传动噪声与服役寿命，这套磨削定位装置正是针对中小模数圆柱齿轮的内孔终磨工序开发的专用装夹结构。日常批量加工中，齿轮毛坯经滚齿、插齿、热处理后会产生一定变形，内孔磨加工时若装夹定位不准，极易出现内孔圆度超差、齿圈径向跳动不合格、端面与孔轴线垂直度不足等问题，直接导致齿轮报废，这套装置从定位逻辑上规避了传统三爪卡盘装夹找正慢、夹紧力不均易夹伤工件、重复定位精度差的痛点。装置核心采用弹性涨套定心结构，涨套外圆与齿轮内孔配合，涨套内部为锥面结构，与带锥度的芯轴配合，当轴向施加作用力时，涨套沿锥面滑动产生均匀的径向涨开力，实现齿轮内孔的无间隙定心，

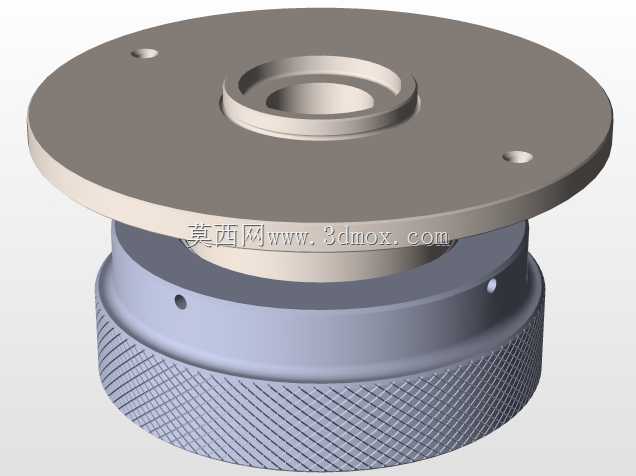

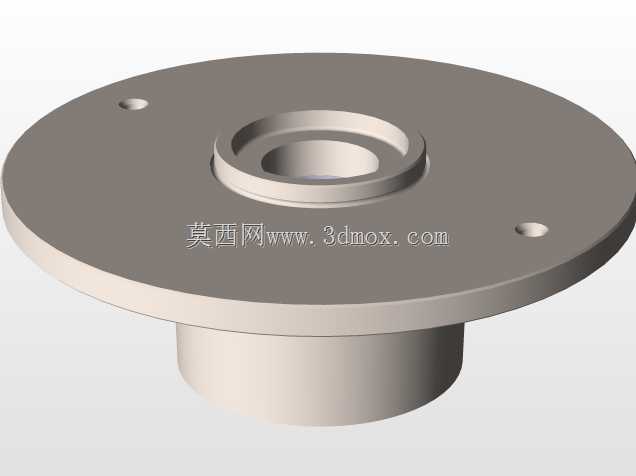

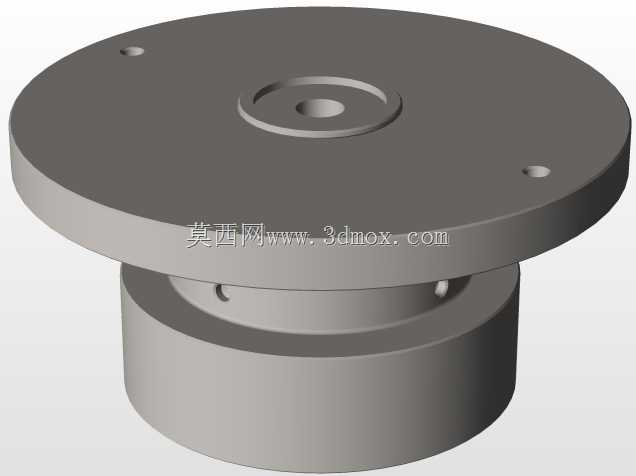

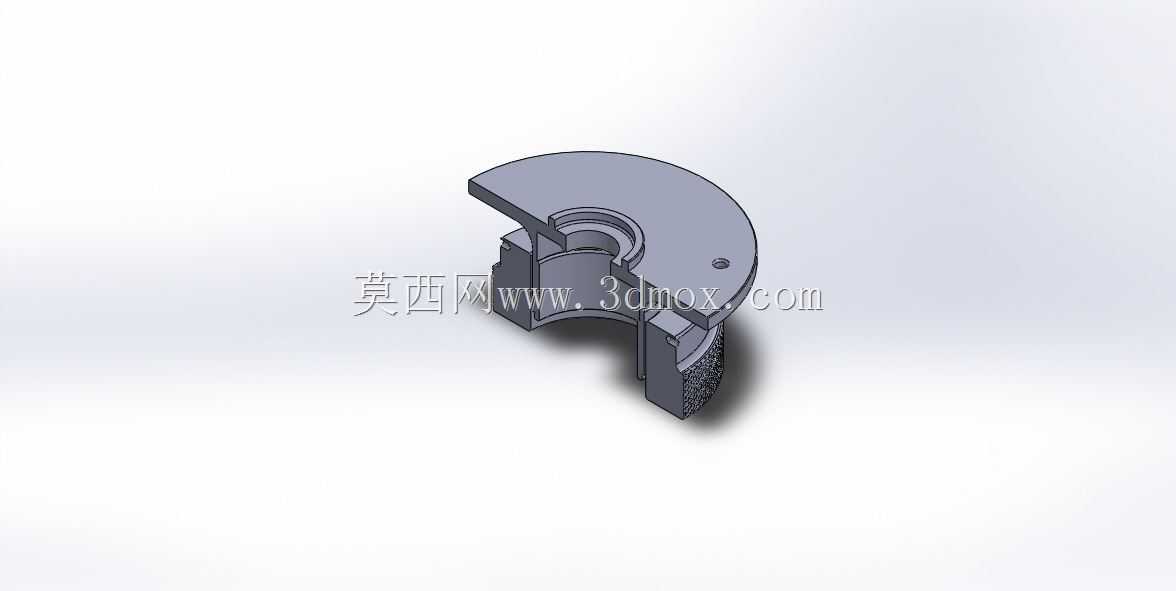

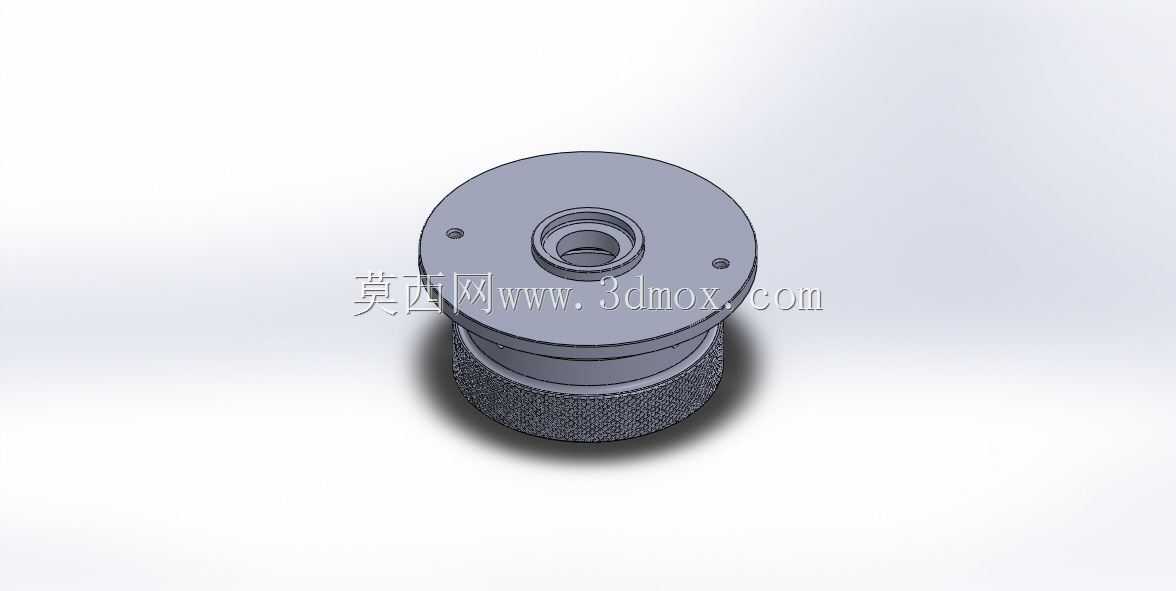

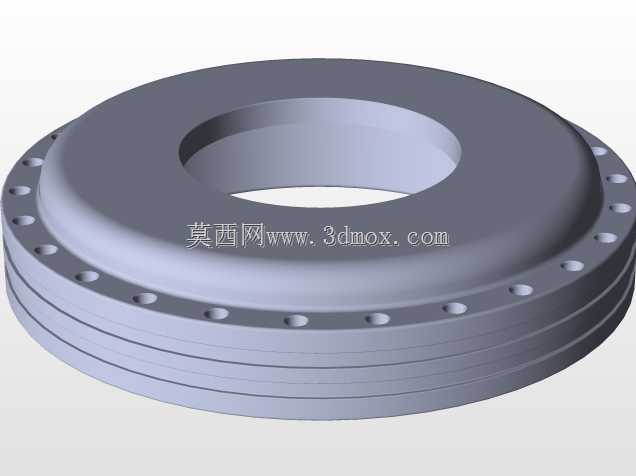

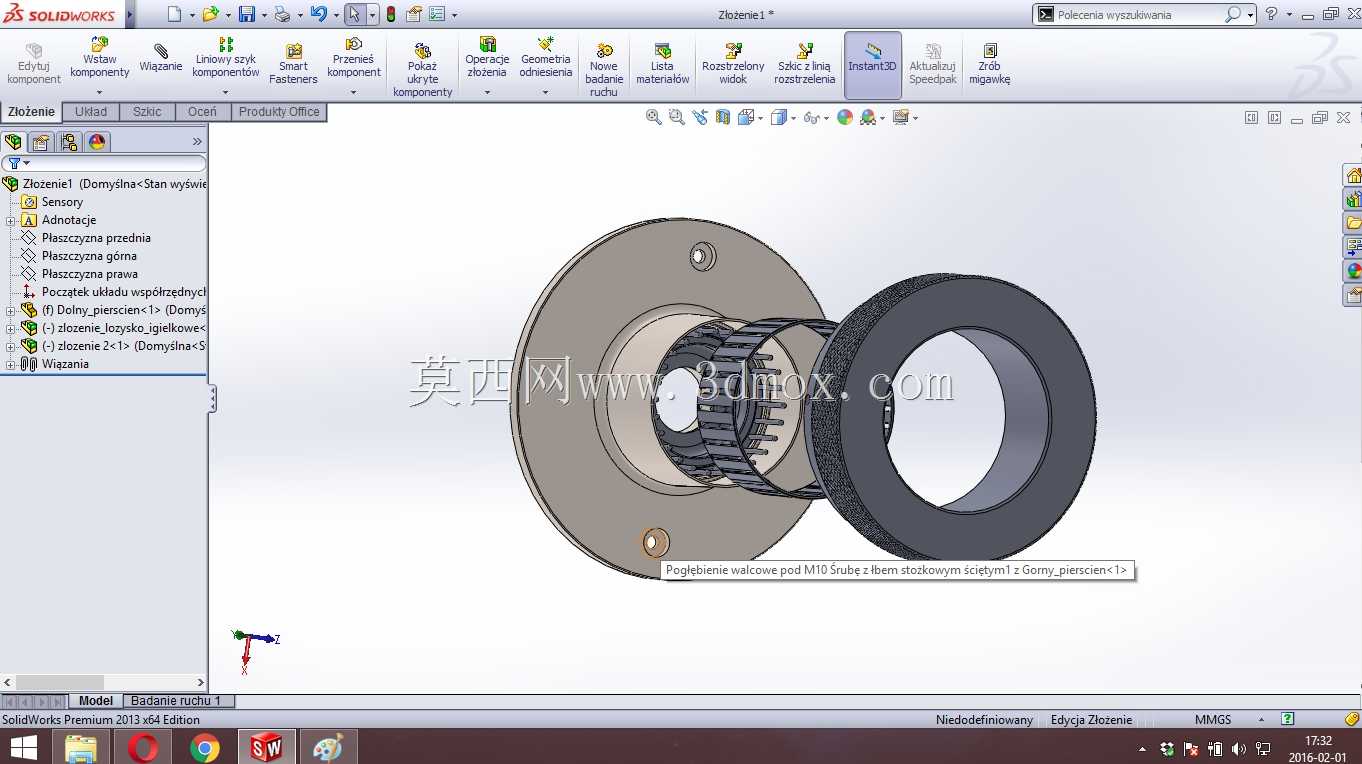

　　同时装置的定位基准端面与芯轴轴线保持严格垂直，装夹时齿轮端面贴合定位面，一次性完成内孔与端面的基准统一，无需反复找正，单次装夹时间可缩短至传统装夹方式的三分之一，重复定位精度可稳定控制在0.005mm以内，完全满足精密齿轮加工的公差要求。从结构组成来看，装置包含安装法兰盘、弹性涨套组件、轴向锁紧环、定位基准座几个核心部分，安装法兰盘上设置有均布的安装沉孔，可直接适配市面主流内圆磨床、万能磨床的主轴连接接口，安装时无需额外制作过渡连接盘，法兰盘与主轴贴合面经过精密磨削，端面跳动控制在0.002mm以内，保证装置安装后的整体回转精度。弹性涨套采用65Mn材质制作，经整体淬火处理后硬度达到HRC45-50，具备足够的弹性与耐磨性，

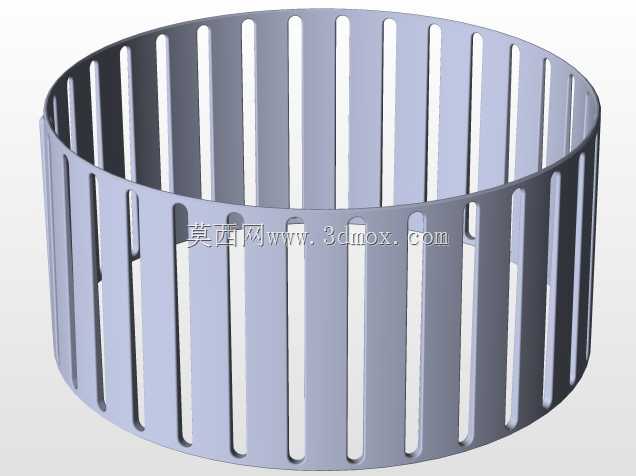

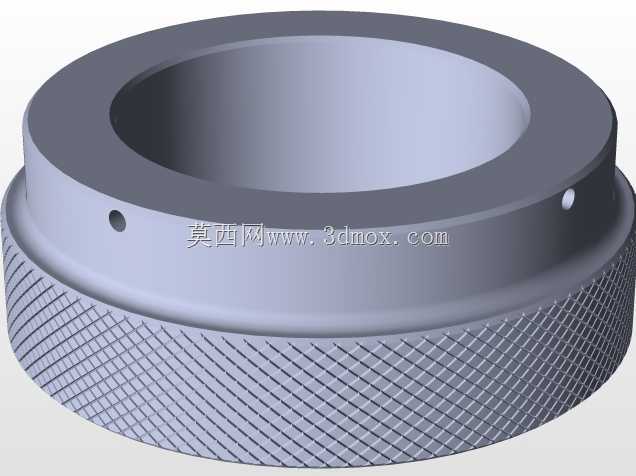

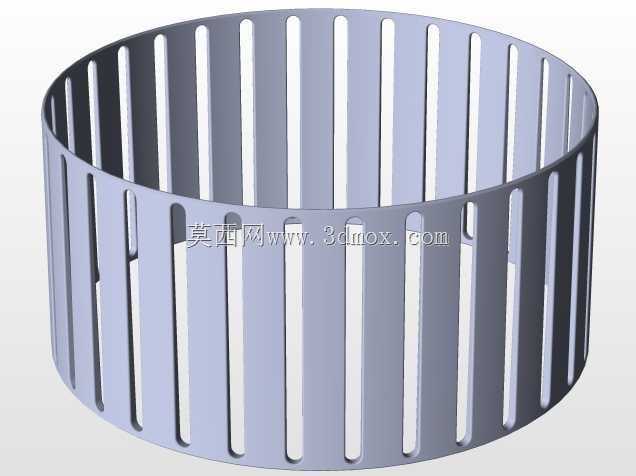

　　涨套外圆开有均匀分布的伸缩缝，涨开时变形均匀，不会对齿轮内孔造成夹伤，涨套的涨紧行程可覆盖0.5mm的内孔尺寸公差范围，适配同规格不同热处理变形量的齿轮工件，针对不同内孔尺寸的齿轮，仅需更换对应规格的涨套即可，其余主体结构可通用，大幅降低了多品种齿轮加工的工装制作成本。轴向锁紧环采用细牙螺纹结构与芯轴连接，锁紧时通过端面均匀施压，避免单侧受力导致的齿轮装夹倾斜，锁紧环外侧设计有防滑滚花，手动即可完成锁紧操作，批量加工时也可配套气动或液压锁紧机构，实现自动化装夹，适配自动化磨削产线的升级需求。定位基准座的端面镶嵌有硬质合金耐磨片，长期使用不会出现磨损凹陷，保证定位基准的精度稳定性，耐磨片经过精密研磨，表面粗糙度达到Ra0.8以下，

　　与齿轮端面贴合时无间隙，避免磨削过程中工件出现窜动。在实际使用场景中，这套装置可适配外径30mm至150mm、内孔10mm至80mm的圆柱齿轮加工，安装后整体回转直径不超过200mm，不会与磨床的砂轮架、内孔磨杆产生干涉，装置轴向总长度控制在120mm以内，安装后不会超出磨床主轴的悬臂负载允许范围，高速回转时动平衡等级达到G2.5，磨削转速在3000r/min以内时无明显振动，可保证内孔磨削的表面粗糙度稳定达到Ra0.8以内。设计过程中充分考虑了磨加工工况的切削液冲刷与磨屑影响，所有配合面均设计有排屑倒角，涨套与芯轴的配合间隙控制在0.01mm以内，避免磨屑进入配合面导致涨套卡滞，装置整体外露非配合面经过发黑处理，具备一定的防锈能力，适配车间潮湿多切削液的使用环境。针对薄壁齿轮的加工场景，这套装置的涨紧力可通过锁紧行程进行调节，避免夹紧力过大导致薄壁齿轮内孔产生弹性变形，磨削完成松开后内孔出现收缩变形超差的问题，相比传统的刚性卡盘装夹，薄壁齿轮加工的合格率可提升40%以上。在齿轮样件试制阶段，这套工装也可快速适配不同参数的齿轮加工，无需重新制作整套工装，仅需更换对应尺寸的涨套即可快速投入使用，大幅缩短了样件加工的准备周期。日常维护时，仅需定期清理涨套与芯轴配合面的磨屑，涂抹少量润滑脂即可保证涨缩顺畅，无复杂的维护需求，适合车间批量生产的长期使用。
