住宅配套100千伏安箱式变电柜体结构

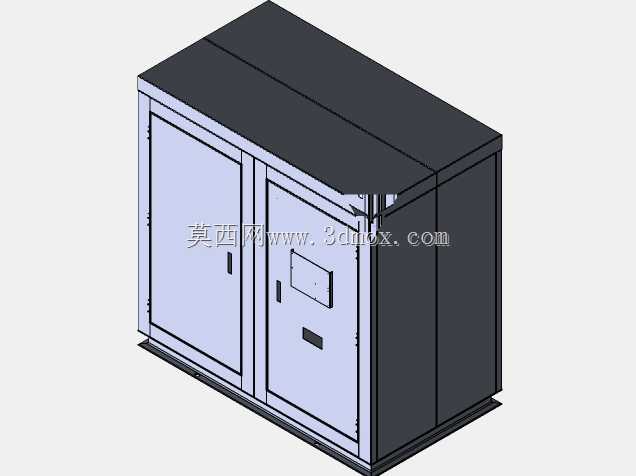

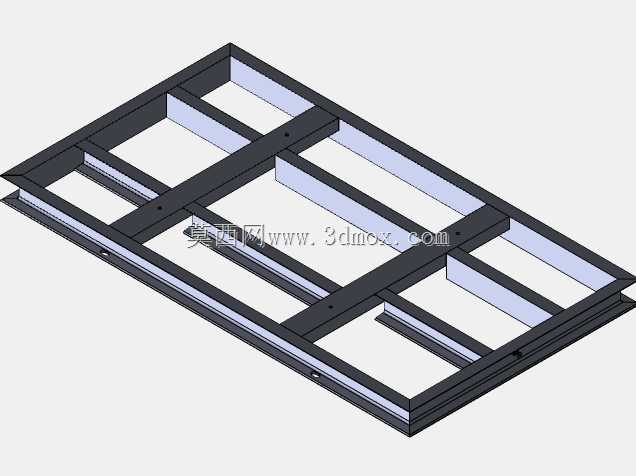

　　该结构针对住宅集中供电场景设计，核心承担100千伏安容量的电能转换与分配职能，适配西南区域住宅项目的户外部署需求，可直接落地安装在小区公共配电区域，无需额外搭建专用配电房，大幅缩减土建施工周期与场地占用成本。从实际使用场景出发，柜体采用双舱分隔布局，左侧为高压进线与变压器安置舱，右侧为低压出线与计量操作舱，两个舱室独立设置密封门体，运维人员可分舱开展检修操作，避免不同电压等级作业的交叉风险，同时舱门配备内嵌式锁具与密封胶条，可抵御户外扬尘、短时降雨的侵入，适配户外长期露天放置的工况。设计阶段充分考虑现场安装的边界条件，柜体底部预留标准化槽钢安装位，可直接与现场预制的混凝土基础预埋件对接，无需现场二次打孔适配，

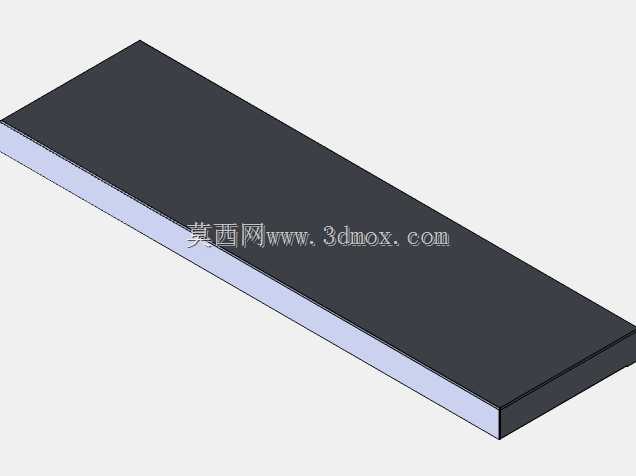

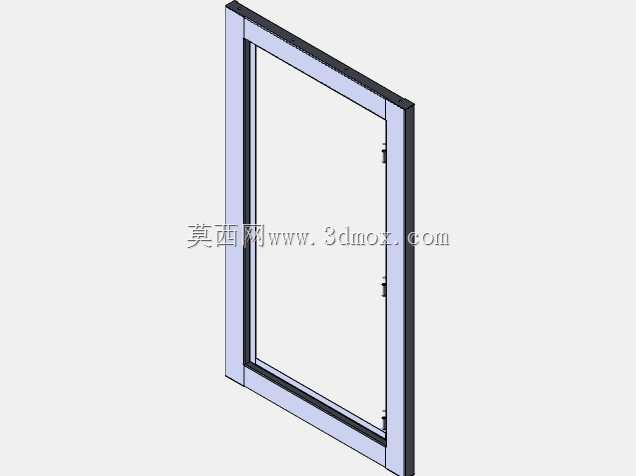

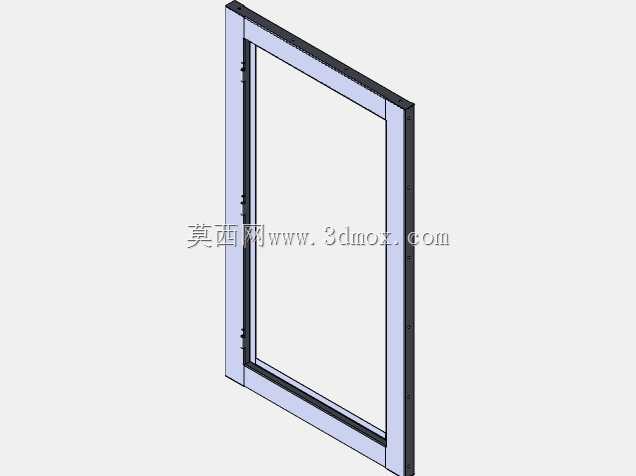

　　柜体整体外轮廓尺寸经过优化，在容纳核心变配电组件的前提下，将整体占地面积控制在常规小区绿化带边角区域可容纳的范围，不会占用过多公共通行空间，顶部采用带坡度的整体顶盖设计，雨水可顺着顶盖坡度自然滑落，不会在顶部积存渗漏，同时顶盖边缘做外翻折边处理，避免雨水顺着柜体侧壁流到门体密封位置。从结构强度角度考量，柜体主体采用冷轧钢板折弯拼接成型，侧板与门板内部设置加强筋结构，可抵御户外常规风力载荷与轻微外力碰撞，不会出现大面积变形，门板与柜体框架之间采用隐藏式铰链连接，外部无突出的连接部件，既提升整体外观整洁度，也避免户外长期使用后铰链锈蚀导致的门体开合不畅。功能分区上，右侧操作舱的门板上预留计量仪表观察窗与操作手柄预留位，

　　运维人员无需打开舱门即可查看运行参数、执行分合闸操作，减少带电作业的暴露风险，舱体内部预留标准化安装梁位置，可适配主流品牌的断路器、计量模块、母排等组件的安装，无需额外定制安装支架。考虑到设备运行的散热需求，柜体侧板下部设置通风百叶结构，百叶内侧加装防尘滤网，既保证舱内外空气流通带走设备运行产生的热量，又能阻挡蚊虫、扬尘进入舱内，滤网采用抽拉式设计，日常维护时可直接抽出清理，无需拆解柜体结构。柜体整体的走线通道做了分层设计，高压线缆与低压线缆分别走独立的走线槽，从物理层面避免强弱电信号干扰，同时线缆进出口都配备橡胶密封护圈，防止线缆外皮被金属板材边缘割破，也能阻挡小动物从线缆通道进入舱内引发短路故障。在安装对接层面，

　　柜体底部的线缆进出口位置与常规小区地下预埋的线缆管道路径匹配，现场施工时可直接将预埋管道的线缆穿入柜体对应舱室，无需调整管道走向，大幅降低现场施工的适配难度。柜体表面采用户外级粉末喷涂处理，涂层厚度满足户外长期使用的防腐要求，可适应不同区域的温湿度变化，不会出现短时间内涂层脱落、锈蚀的问题。从运维便利性角度，每个舱门都设置了专用的锁止结构，只有持有对应钥匙的运维人员才可开启，避免无关人员误操作引发供电事故，同时舱门内侧预留了接地端子安装位，可直接与柜体主接地排连接，保证运维操作时的人身安全。
