车载集成式带蓄电池配电模块结构设计

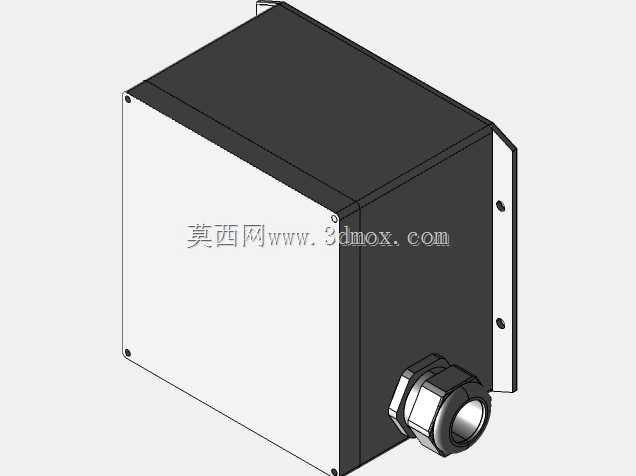

　　在车载低压电气系统的布局设计中，这类集成蓄电池的配电模块往往承担着整车驻车供电、低压回路保护、应急电源兜底的核心作用，不同于常规壁挂式工业配电柜，它的安装边界完全受限于车载安装舱的预留空间，整体采用封闭式金属壳体结构，壳体底部预留两个对称的安装固定耳片，耳片上开有标准通孔，可直接通过螺栓固定在车载舱体的安装梁上，壳体侧面的两个防水格兰头分别作为主电源输入与负载输出的走线通道，格兰头的锁紧结构可适配不同线径的多芯电缆，同时满足车载工况下的防尘防水要求，避免车辆行驶过程中泥水、扬尘进入壳体内部造成电气短路。

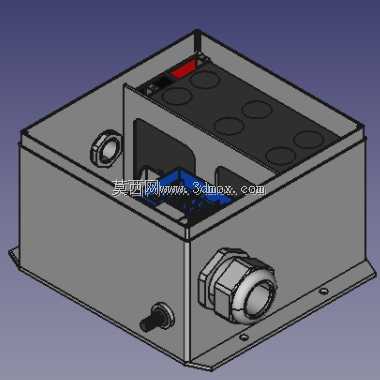

　　从内部功能布局来看，模块将VRLA蓄电池、三组电磁继电器、保险丝盒集成在同一封闭腔体内，省去了传统分散式配电方案中各部件之间的外部接线与独立安装支架，大幅压缩了整体占用空间。设计时将蓄电池布置在腔体内部靠后的独立限位槽内，限位槽的尺寸完全匹配蓄电池的外形轮廓，侧面设置弹性压片可在车辆颠簸时限制蓄电池的窜动，避免蓄电池极柱与其他金属部件发生碰撞短路；继电器组布置在腔体中部的安装导轨上，每个继电器的接线端都预留了足够的接线操作空间，可对应控制不同的低压负载回路，比如驻车照明、车载附属设备供电、应急信号回路等，继电器的选型匹配蓄电池的额定输出电压，触点载流量满足对应回路的最大负载电流要求，同时在继电器线圈两端并联续流二极管，抑制线圈断电时的反向电动势对其他车载电子元件的干扰。

　　保险丝盒布置在靠近输出格兰头的一侧，不同回路的保险丝按照负载电流等级分排布置，每个保险丝座旁都预留了标识位，方便后期运维时快速定位故障回路，保险丝的额定电流按照对应回路最大工作电流的1.25倍选型，既可以在回路发生过载、短路时快速熔断切断电源，也能避免正常启动电流冲击造成的误熔断。壳体上还设置了一个小型旋钮式电源总开关，开关的操作端伸出壳体外侧，不需要打开箱盖就可以直接切断蓄电池的总输出，方便车辆长期停放时断开电源减少蓄电池自放电损耗，也能在检修时快速切断总电源保障操作安全。

　　设计过程中充分考虑了车载工况的振动耐受要求，所有内部电气部件都采用螺栓固定加防松垫片的安装方式，壳体的拼接边采用折边咬合加点焊的工艺，整体结构强度可满足车辆行驶过程中的持续振动、冲击要求，不会出现部件松脱、壳体变形的问题。壳体内部的走线都沿着腔体内壁的走线槽布置，强电走线与继电器的控制信号线分开排布，避免大电流走线的电磁干扰影响控制信号的稳定性，所有导线的接头都采用冷压端子加绝缘护套的处理方式，避免长期使用后接头氧化造成接触不良。

　　这类集成式配电模块相比传统的分散式配电方案，不仅安装效率更高，后期的故障排查与维护也更加便捷，所有的配电保护部件都集中在同一壳体内，不需要在多个安装位置之间来回排查，封闭式的壳体也能更好地保护内部电气元件不受车载恶劣环境的影响，在特种作业车辆、旅居房车、车载改装设备的电气系统设计中，这类集成配电模块的应用非常广泛，设计时只需要根据实际的负载回路数量、蓄电池容量需求调整内部的继电器数量、保险丝规格以及蓄电池安装槽的尺寸，就可以快速适配不同车型的配电需求，不需要重新设计整体壳体结构，具备很强的衍生适配能力。在三维建模过程中，所有部件的装配间隙都按照实际生产的公差要求预留，比如壳体与箱盖的配合间隙、格兰头与壳体安装孔的配合公差、内部部件之间的安全电气间隙都严格遵循低压电气设计的相关规范，确保建模完成后导出的工程图可以直接用于生产加工，不需要再进行额外的尺寸调整。
