4×7规格带芯轴空心铆钉结构设计

　　在薄板类零部件的永久连接场景里，这类小规格空心铆钉的应用覆盖范围远超多数设计新人的认知，从消费电子的外壳盲板固定，到小型机电设备的壳体拼接，再到精密仪器的内部组件定位，只要涉及两层及以上总厚度不超过6毫米的薄板连接，且对连接后表面平整度有要求的工位，基本都能看到这类零件的身影。和实心铆钉相比，空心结构的铆接变形力更小，不需要吨位过大的压铆设备就能完成装配，对于薄壁塑料件、薄铝板这类本身承压能力有限的基材来说，能有效避免铆接过程中基材被压溃变形的问题，这也是小规格空心铆钉在轻载连接场景里被大量选用的核心原因。

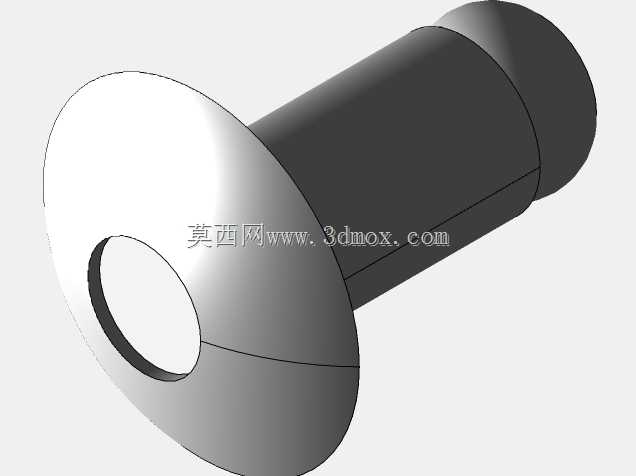

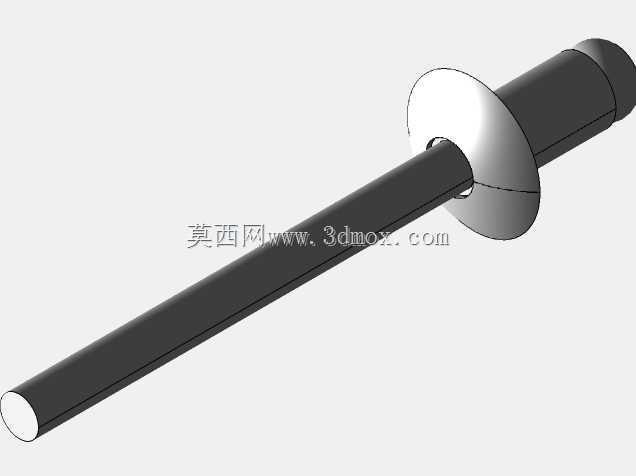

　　从结构设计的角度看，这款4×7规格的空心铆钉做了可兼容带芯轴与不带芯轴两种使用模式的结构预留，铆钉头部采用扁圆头设计，铆接完成后头部与基材表面的接触面积足够大，不会因为局部压强过高在基材表面留下压痕，同时头部的圆弧过渡能避免安装后出现尖锐边角，满足多数设备的外观安全要求。杆部的空心内腔做了等径设计，不带芯轴使用时，可直接通过压铆让杆部末端外翻形成铆接锁边，适用于对连接强度要求中等、不需要拆卸的固定场景；选配对应规格的芯轴装配时，芯轴可在铆接过程中对杆部形成内部支撑，避免杆部在受压变形时出现不规则弯折，铆接完成后芯轴可根据使用需求选择留存在内腔提升整体抗剪能力，或是抽出保留空心通道用于穿设细导线、定位销等附属零件，这种双模式兼容的设计能大幅降低同类型工位的零件备货种类，减少生产环节的零件管理成本。

　　尺寸边界的设定上，这款铆钉的杆部公称直径为4毫米，对应的基材预装孔直径建议控制在4.1-4.2毫米区间，间隙量控制在0.1-0.2毫米，既能保证铆钉可以顺利穿入预装孔，又不会因为间隙过大导致铆接后出现松动偏移。铆钉总长度为7毫米，按照常规空心铆钉的铆接变形量计算，可适配的总连接厚度范围在2.5-5.5毫米之间，覆盖了绝大多数消费电子外壳、小型机电壳体、薄板五金件的连接厚度需求。头部直径设计为7.2毫米，厚度1.2毫米，这个尺寸比例既能保证头部有足够的承压面积，又不会因为头部过大占用过多的装配空间，在空间受限的紧凑结构里也能顺利完成布置。

　　实际选型应用时需要注意，这类空心铆钉的抗剪能力主要由杆部的壁厚决定，这款产品的杆部壁厚设定为0.5毫米，单颗铆钉的静态抗剪载荷可达到800牛左右，能够满足轻载连接场景的强度要求，如果用于有振动载荷的工位，建议搭配带芯轴的装配模式，芯轴填充后整体抗剪能力可提升40%左右，同时抗松动性能也会有明显改善。铆接作业时，压铆冲头的工作面需要做与铆钉头部匹配的圆弧凹面，避免压铆过程中刮伤铆钉头部表面，末端的铆接冲头需要采用带翻边槽的结构，引导杆部末端均匀外翻形成平整的锁边，避免出现局部开裂、铆接偏斜的问题。对于需要保留空心通道的使用场景，压铆过程中需要在空心内腔插入对应直径的定位芯棒，避免铆接变形时内腔被挤压缩径，影响后续的穿线或穿销作业。

　　和同规格的抽芯铆钉相比，这款空心铆钉没有预制的抽芯断点，结构整体性更好，铆接完成后不会出现芯头脱落的问题，更适合用在内部有精密运动组件的设备里，避免脱落的金属碎屑造成设备卡滞或短路风险。同时全金属的一体结构耐温范围更广，在需要经过高温烘烤、焊接预热的工艺环节里，不会像塑料抽芯铆钉那样出现融化变形的问题，适配的工艺场景更丰富。在盲板类零部件的固定场景里，这款铆钉的扁圆头外露面可以做后续的喷涂、电镀处理，和基材表面形成一致的外观效果，不会像螺丝固定那样留下明显的紧固件痕迹，满足外观件的装配需求。
