1.09英寸SPI接口OLED显示模组结构

　　在嵌入式智能硬件、小型便携检测设备、可穿戴装置的结构开发环节中，显示单元的选型与结构适配往往是决定整机装配效率、使用可靠性的关键环节，本次涉及的1.09英寸OLED显示模组，是当前小尺寸人机交互场景中应用覆盖率极高的一类显示部件。从实际工程落地的场景来看，这类小尺寸OLED模组常被集成在手持工业测温仪、便携式环境参数检测仪、小型数控模块的操作面板、智能穿戴设备的信息显示端，甚至是部分桌面级小型实验装置的状态反馈界面中，相比同尺寸的TFT LCD屏，它无需额外背光源的结构特性，能在低功耗设计的设备中大幅缩减供电模块的负载压力，同时自发光特性带来的高对比度，也能让设备在户外强光、车间复杂光照环境下依然保持清晰的信息可读性，避免操作人员因显示内容辨识不清出现操作失误。

　　从产品本身的功能特性来看，该模组采用CH1115驱动芯片，搭载SPI通讯接口，在结构设计层面不需要预留并行接口的大量走线空间，FPC柔性排线的引出方式，也给整机内部的走线布局留出了足够的调整余量，不需要像硬连接接口那样严格对齐安装位置，能适配内部空间局促、结构布局紧凑的小型设备。显示区域的有效可视范围经过实际尺寸校核，刚好覆盖1.09英寸的对角线尺寸，屏幕黑边的预留宽度控制在极窄范围内，能在有限的整机面板开孔尺寸下，最大化利用正面空间实现信息展示，不会出现黑边过宽导致面板开孔冗余、整机正面观感局促的问题。

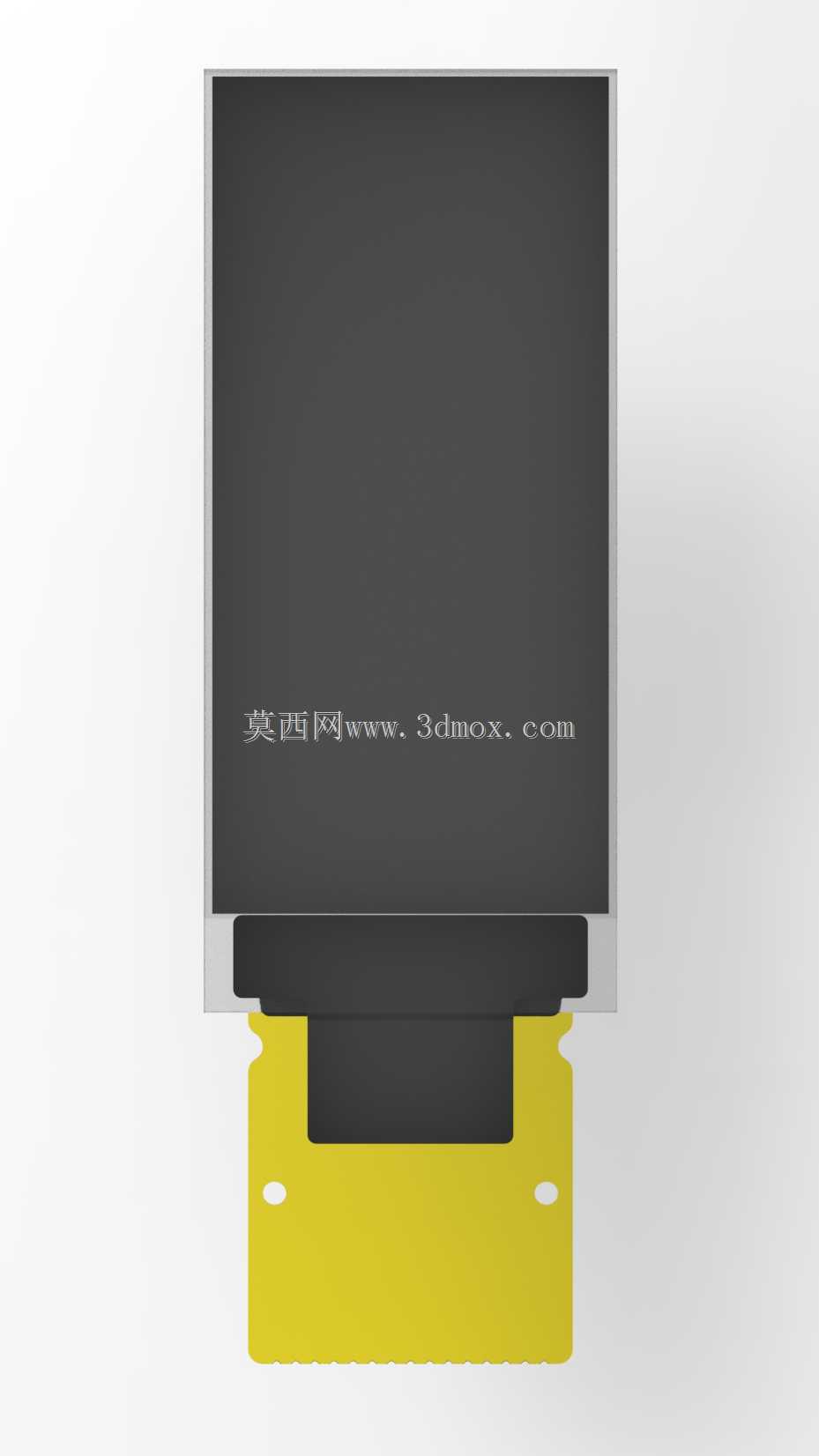

　　在开展该模组的三维结构建模时，首先要明确的是安装边界的约束条件：模组的整体外形分为硬质显示主体与柔性FPC连接段两部分，硬质主体部分的长宽尺寸需要严格匹配实物的安装卡位，屏幕表面的显示区到模组外壳边缘的台阶差，要和面板上的视窗开孔台阶做适配，避免装配后出现屏幕表面与面板视窗之间留缝过大、或者挤压到屏幕边缘导致显示异常的问题。底部黄色补强片的位置是建模时容易忽略的细节，这部分补强片是为了增强FPC与硬质主体连接位置的结构强度，建模时需要准确还原补强片的厚度与两个定位孔的位置，这两个定位孔既可以作为生产环节模组本身的制程定位孔，也可以在部分需要螺丝固定显示模组的设备中，作为辅助安装定位的基准，避免装配时模组出现偏移。

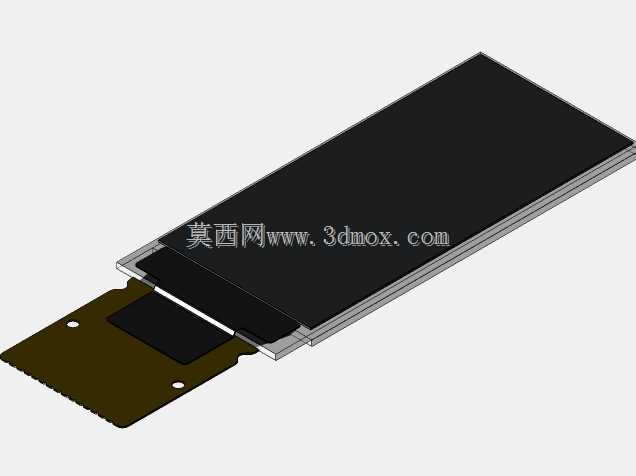

　　设计思路上，建模过程没有做多余的结构简化，而是完整还原了模组的分层结构：最上层的屏幕保护盖板、中间的OLED发光层封装结构、底部的驱动PCB与FPC连接段、FPC末端的补强片结构，每一层的厚度都按照实际物料的堆叠尺寸做了还原，这样结构工程师在做整机装配干涉检查时，能准确预判屏幕背部与主板、电池等其他部件的安全间隙，不会因为建模时省略了某一层的厚度，导致实际打样装配时出现部件挤压、屏幕被顶坏的问题。FPC部分的建模特意保留了柔性段的可弯折属性参考，在模型中标注了建议的弯折半径与弯折区域，提醒结构设计人员在布局内部走线时，不要让FPC出现小于最小弯折半径的死折，避免长期使用后FPC内部铜线断裂导致显示故障。

　　从安装适配的角度来说，这类小尺寸OLED模组常见的固定方式有两种：一种是通过双面胶将模组背部粘贴在设备内部的支撑筋位上，这种方式适合内部空间极度紧张、没有多余螺丝柱位置的小型设备，建模时在模组背部预留了平整的粘贴区域，没有多余的凸点结构，保证胶层能完全贴合；另一种是通过模组侧边的卡位或者补强片上的定位孔做辅助固定，这种方式适合有抗振动要求的工业类手持设备，模型中准确还原了补强片上两个定位孔的中心距与孔径，方便工程师在设计内部支撑结构时直接匹配对应的定位柱，不需要反复核对实物尺寸调整孔位。另外，屏幕表面的可视区边缘到模组边缘的距离，也做了精确的尺寸标注，方便工程师在设计面板视窗的时候，准确计算视窗黑边的宽度，既不会因为视窗开得过大露出模组边缘的封装结构，也不会因为视窗过小遮挡有效显示区域。

　　在实际的设备开发过程中，很多初级工程师容易忽略显示模组的FPC出线方向与弯折空间的预留，这个模型完整还原了FPC从模组底部居中引出的结构，能让工程师在整机布局阶段就提前规划好FPC的走线路径，计算好从屏幕接口到主板连接器之间的FPC长度，避免出现FPC长度不够无法装配、或者长度过长导致内部走线杂乱挤压其他部件的问题。同时，模型中也体现了模组本身的厚度参数，这个厚度尺寸直接决定了设备前面板到内部支撑结构的空间距离，对于追求超薄设计的便携设备来说，这个尺寸的精准度直接影响整机的厚度控制目标，不需要工程师拿到实物再反复测量，就能在方案阶段完成整体的厚度堆叠计算，大幅缩短前期方案迭代的周期。
