车载嵌入式晶体APM显示终端结构设计

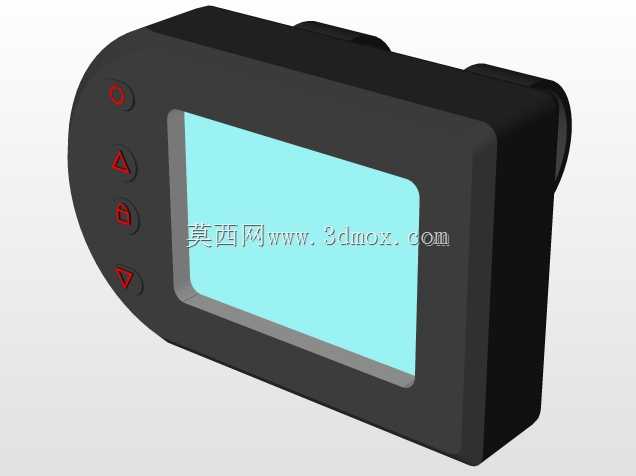

　　这款显示终端的结构设计，最初是围绕非道路移动机械的操控面板改造需求展开的，在工程机械、农用机械的作业场景里，操作人员需要在强光、多粉尘、持续振动的工况下快速读取设备运行参数，传统的指针式仪表不仅信息展示维度有限，在颠簸工况下还容易出现指针卡滞、读数偏差的问题，这款集成式显示模块就是为替代传统组合仪表设计的。从结构布局来看，整体采用方屏搭配侧置圆弧过渡的壳体造型，屏幕区域做了微凹的沉台设计，屏幕表面比壳体前端面低1.2mm，既可以在日常擦拭清洁时避免硬物直接刮擦屏幕表层，也能在设备意外受到正面冲击时，让壳体边框先承接冲击力，降低屏幕碎裂的风险。侧置的圆弧段并非单纯的造型装饰，这个区域内部预留了三个轻触按键的安装位，

　　按键采用硅胶密封垫与壳体做过盈配合，防护等级可以达到IP65，完全适配户外作业时的雨水泼溅、粉尘侵入场景，圆弧造型也刚好贴合操控面板的开孔弧度，安装后不会出现尖锐棱角磕碰操作人员手臂的问题。安装结构上，壳体背部设计了一体式的弹性卡扣，配合侧边的定位凸台，不需要额外打螺丝就能卡入操控面板的预留开孔里，安装时只需要在面板开孔后将模块从正面推入，卡扣会自动卡在面板背面，拆卸时只需要从背面按压卡扣就能取出，比传统的螺丝固定方式节省至少三分之二的装配时间，在售后维护更换时也不需要拆解整个操控台。考虑到车载场景的持续振动工况，壳体内部的屏幕固定位做了四个橡胶减震柱，屏幕与PCB板之间预留了0.8mm的缓冲间隙，

　　避免设备在持续振动下出现屏幕排线松脱、焊点开裂的问题。屏幕选用的是高亮度TN液晶模组，背光亮度可以达到800cd/㎡，在正午阳光直射的工况下依然可以清晰显示读数，屏幕显示区域的尺寸为2.4英寸，刚好可以同时展示转速、水温、油压、故障代码四类核心参数，不需要频繁切换页面就能让操作人员掌握设备核心运行状态。壳体的材质选用阻燃ABS+PC合金，抗冲击性能比普通ABS提升40%，同时可以耐受-30℃到80℃的工作温度范围，不管是北方冬季的户外停放，还是夏季发动机舱旁的高温烘烤，都不会出现壳体变形、材质脆裂的问题。在布线设计上，壳体背部预留了一个标准的接插件插口，插口做了防呆设计，插反时无法插入，避免装配时接反线路烧坏模块，

　　接插件与壳体之间也做了密封圈防护，避免水汽顺着接线缝隙进入壳体内部。从安装边界来看，整个模块的正面外形尺寸为72mm68mm，面板开孔只需要开出65mm61mm的方孔，侧边圆弧的最大突出量为8mm，不会占用操控面板背面过多的安装空间，适配大部分中小型工程机械、农用拖拉机、园林作业机械的操控面板改造需求。在实际的台架测试阶段，这款结构通过了10-2000Hz的随机振动测试，以及1000次的插拔耐久测试，按键的按压寿命可以达到10万次以上，完全满足工业场景下的长期使用需求。不同于消费级的显示模块，这款结构在设计时没有做多余的装饰性结构，所有的造型细节都围绕工况适配、装配效率、防护性能展开，比如壳体前端面的细微磨砂纹理，既可以避免强光下的反光干扰读数，也不容易在日常使用中留下指纹和划痕，长期使用后依然能保持整洁的外观。屏幕周边的黑边宽度控制在6mm，既给内部的屏幕固定结构预留了足够的安装空间，也不会让正面看起来过于笨重，侧置的按键位置刚好对应操作人员拇指的操作范围，在握持操纵杆的间隙，只需要伸出拇指就能完成页面切换、参数确认的操作，不需要挪动整个手臂，操作动线非常顺畅。
