龙门式等离子数控切割加工设备结构

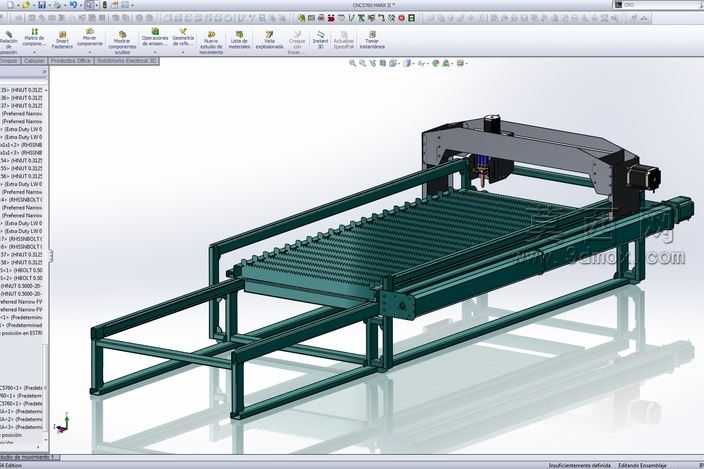

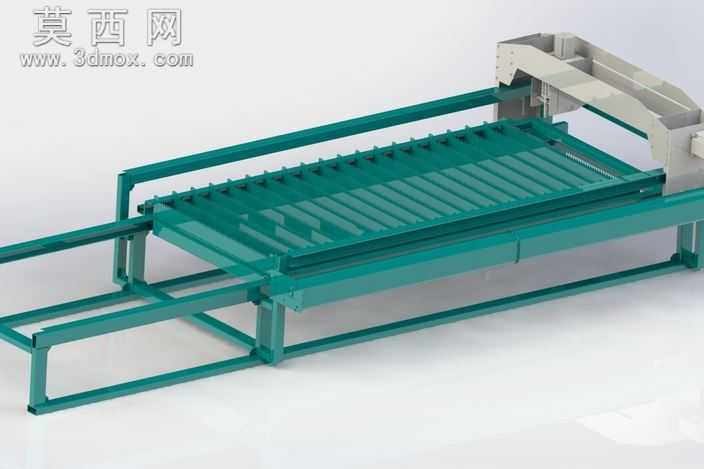

本作品为龙门式等离子数控切割设备的三维结构模型，建模过程中严格遵循金属加工设备的实际设计逻辑，先从底部承载机架开始搭建，采用矩形钢管焊接式框架结构，在三维软件中通过拉伸、焊接约束特征还原机架的分层承托结构，底部预留设备调平支脚的安装位，中层设置横向滑移导轨的安装基准面，保证机架整体的平面度公差符合工业加工设备的装配要求。床身工作台部分采用栅格状承托结构，建模时通过线性阵列特征快速排布等间距的承托栅条，栅条采用耐磨钢材材质，在渲染时赋予哑光深绿金属漆材质，还原工业设备的漆面质感，栅条间隙预留排渣空间，适配等离子切割过程中熔渣掉落的收集需求，工作台两侧设置纵向滑移导轨，与龙门横梁的滑移座形成配合约束。龙门横梁部分采用箱型梁结构设计，建模时通过抽壳、加强筋阵列特征提升横梁的结构刚性，横梁上搭载等离子割炬的横向滑移模组，割炬安装座预留升降调节的行程空间，可实现不同厚度板材切割时的割炬高度对位调整，对位结构在模型中通过滑移配合、行程限位块的特征还原，保证割炬可沿X、Y、Z三个轴向上实现精准位移，匹配4×10英尺规格板材的整幅加工范围。渲染阶段采用工业产品展示常用的柔光环境，对机架、导轨、龙门架、割炬模组分别赋予对应材质：机架部分采用哑光墨绿色金属漆，导轨部分赋予高铬合金钢的亮面金属材质，割炬部分添加电缆、气管的柔性件特征，还原设备的真实管线排布，整体结构的装配约束完全按照实际设备的装配关系设置，可直观展示等离子数控切割设备的运动逻辑、承托结构、对位调节机构的设计细节，完整呈现该类数控加工设备从机架承载到加工执行端的全链路结构设计思路，为同类切割设备的结构优化、教学演示提供精准的三维参考。
